5.3.6.2 Arbeitspunkteinstellung über Materialdicke
Blechdickenangaben in Schweißprogrammen beziehen sich i.d.R. auf Kehlnähte in Schweißposition PB,
sind als Richtwerte zu betrachten und können in anderen Schweißpositionen abweichen.
Anwendungsbeispiel
Aluminium soll geschweißt werden.
•
Material = AlMg,
•
Gas = Ar 100 %,
•
Drahtdurchmesser = 1,2 mm
Die passende Drahtgeschwindigkeit ist nicht bekannt und soll ermittelt werden.
•
Entsprechenden JOB ( > siehe Kapitel 11.1) anwählen,
•
Anzeige auf Materialdicke umschalten,
•
Materialdicke entsprechend den Gegebenheiten (z. B. 5 mm) einstellen.
•
Anzeige auf Drahtgeschwindigkeit umschalten.
Resultierende Drahtgeschwindigkeit wird angezeigt (z. B 8,4 m/min).
5.3.6.3 Vorgabe Korrektur der Lichtbogenlänge
5.3.6.4 Zubehörkomponenten zur Arbeitspunkteinstellung
Die Arbeitspunkteinstellung kann auch von verschiedenen Zubehörkomponenten aus, wie z. B.
•
Fernstellern,
•
Sonderbrennern,
•
PC-Software,
•
Roboter- / Industriebusinterfaces (optionale Automatisierungsschnittstelle erforderlich, nicht bei allen
Geräten dieser Serie möglich!)
erfolgen.
Eine Übersicht an Zubehörkomponenten > siehe Kapitel 9. Nähere Beschreibung der einzelnen Geräte
und ihrer Funktionen siehe Betriebsanleitung zum jeweiligen Gerät.
099-005403-EW500
18.08.2016
Aufbau und Funktion

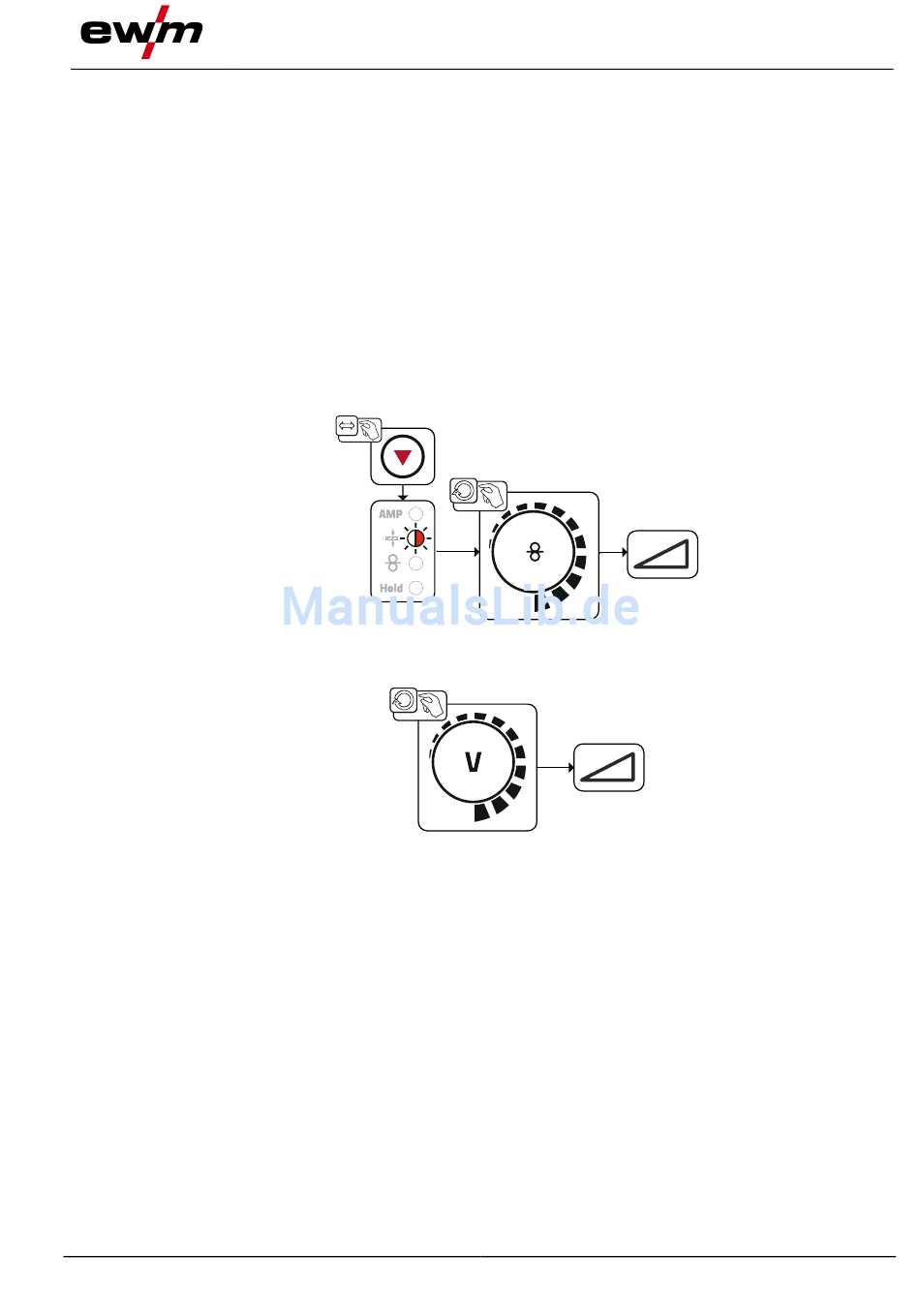

Abbildung 5-24
Abbildung 5-25
MIG/MAG-Schweißen
