4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2 JOB-
LIST
3
4
5
6
099-005403-EW500
18.08.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Funktionsablauf > siehe Kapitel 4.3.1
Drucktaste Schweißaufgabe (JOB)
Schweißaufgabe anhand der Schweißaufgabenliste (JOB-LIST) wählen. Die Liste
befindet sich auf der Innenseite der Schutzklappe des Drahtvorschubantriebes oder
auch im Anhang dieser Betriebsanleitung.
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drucktaste, Parameteranwahl links / Energiesparmodus
AMP ----- Schweißstrom
-------- Materialdicke > siehe Kapitel 5.3.6.2
-------- Drahtgeschwindigkeit
Hold ------ Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
STBY ---- Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus.
Zum Reaktivieren genügt die Betätigung eines beliebigen
Bedienelementes > siehe Kapitel 5.11.3.
Anzeige, JOB
Anzeige der aktuell gewählten Schweißaufgabe (JOB-Nummer).
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur
Einstellung weiterer Schweißparameter.
Gerätesteuerung - Bedienelemente

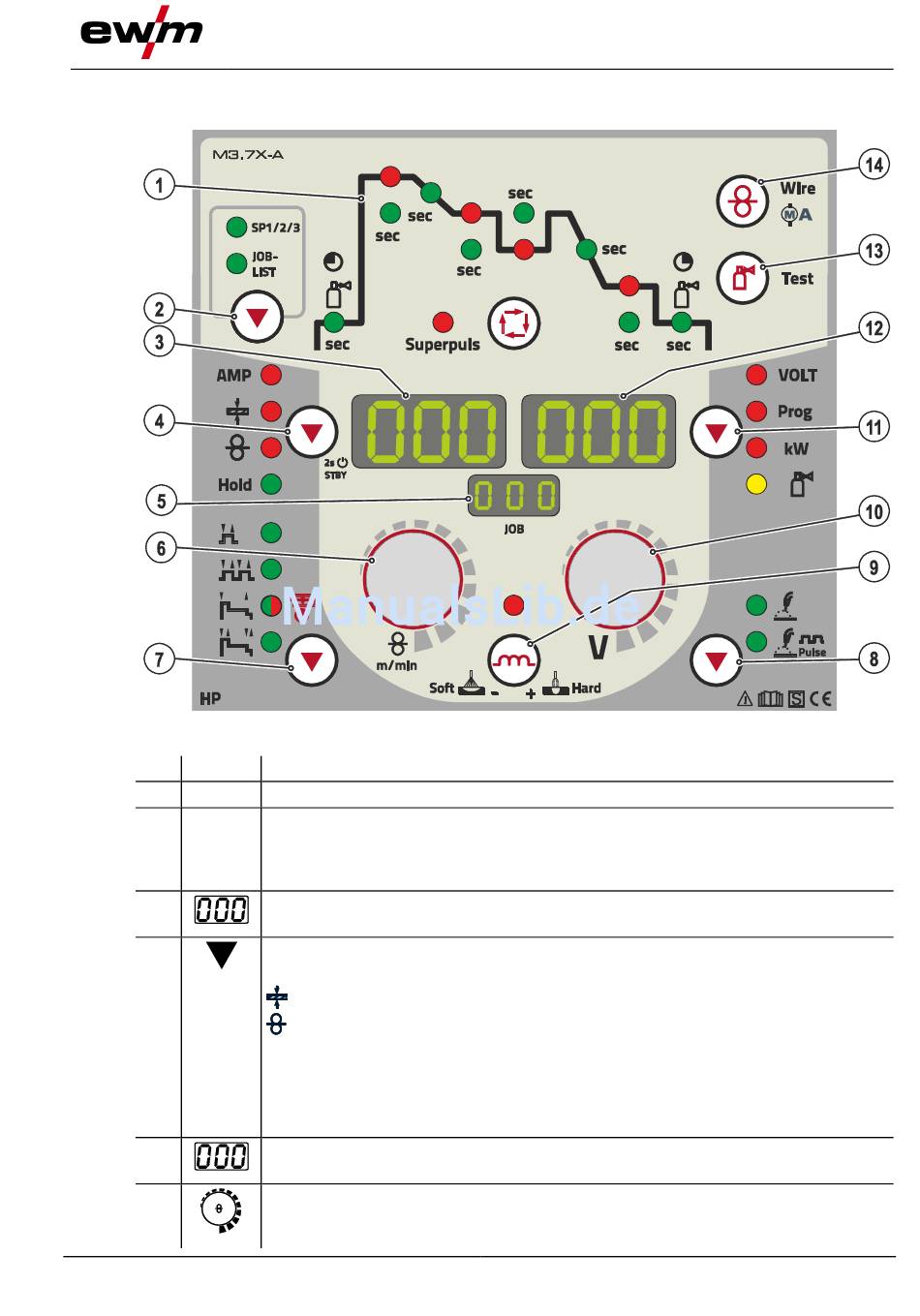

Abbildung 4-4
