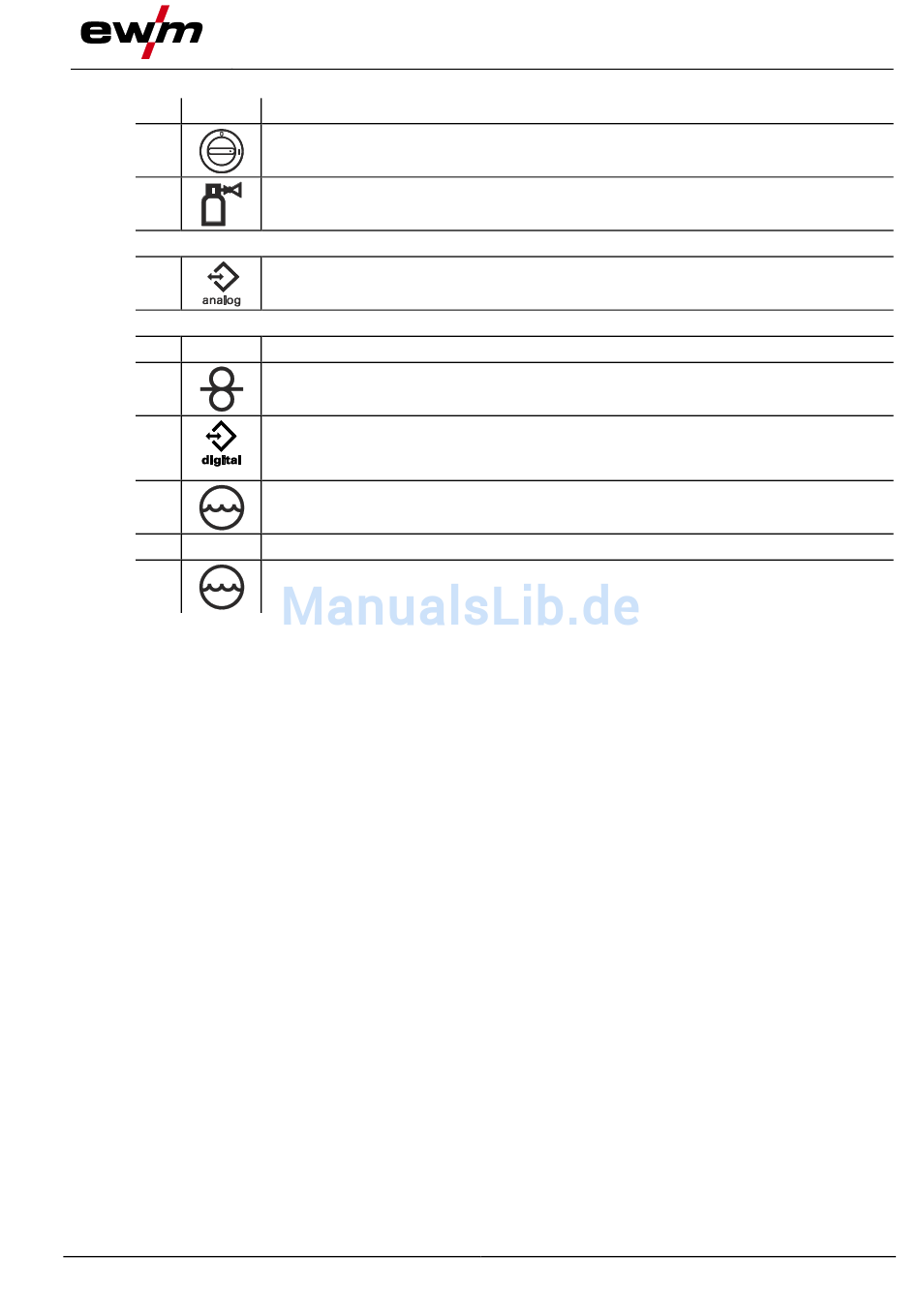

Pos. Symbol
1
2
▼ Option zur Nachrüstung ▼
3
▲ Option zur Nachrüstung ▲
4
5
6
7
8
9
099-005403-EW500
18.08.2016
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Hauptschalter, Gerät Ein/Aus
Anschlussnippel G¼", Schutzgasanschluss
Automatisierungsschnittstelle 19-polig (analog)
> siehe Kapitel 5.7.1
Austrittsöffnung Kühlluft
Eintrittsöffnung für externe Drahtzufuhr
Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Netzanschlusskabel > siehe Kapitel 5.1.8
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Rückansicht
17
