5.3.3.2
Drahtspule einsetzen
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der
Drahtspulenaufnahme lösen, herunterfallen und in der Folge Geräteschäden
verursachen oder Personen verletzen.
•
Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
•
Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten
Korbspulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9.
Pos. Symbol
1
2
•
Rändelmutter von Drahtspulenaufnahme lösen.
•
Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der
Spulenbohrung einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
099-005403-EW500
18.08.2016
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Aufbau und Funktion
VORSICHT

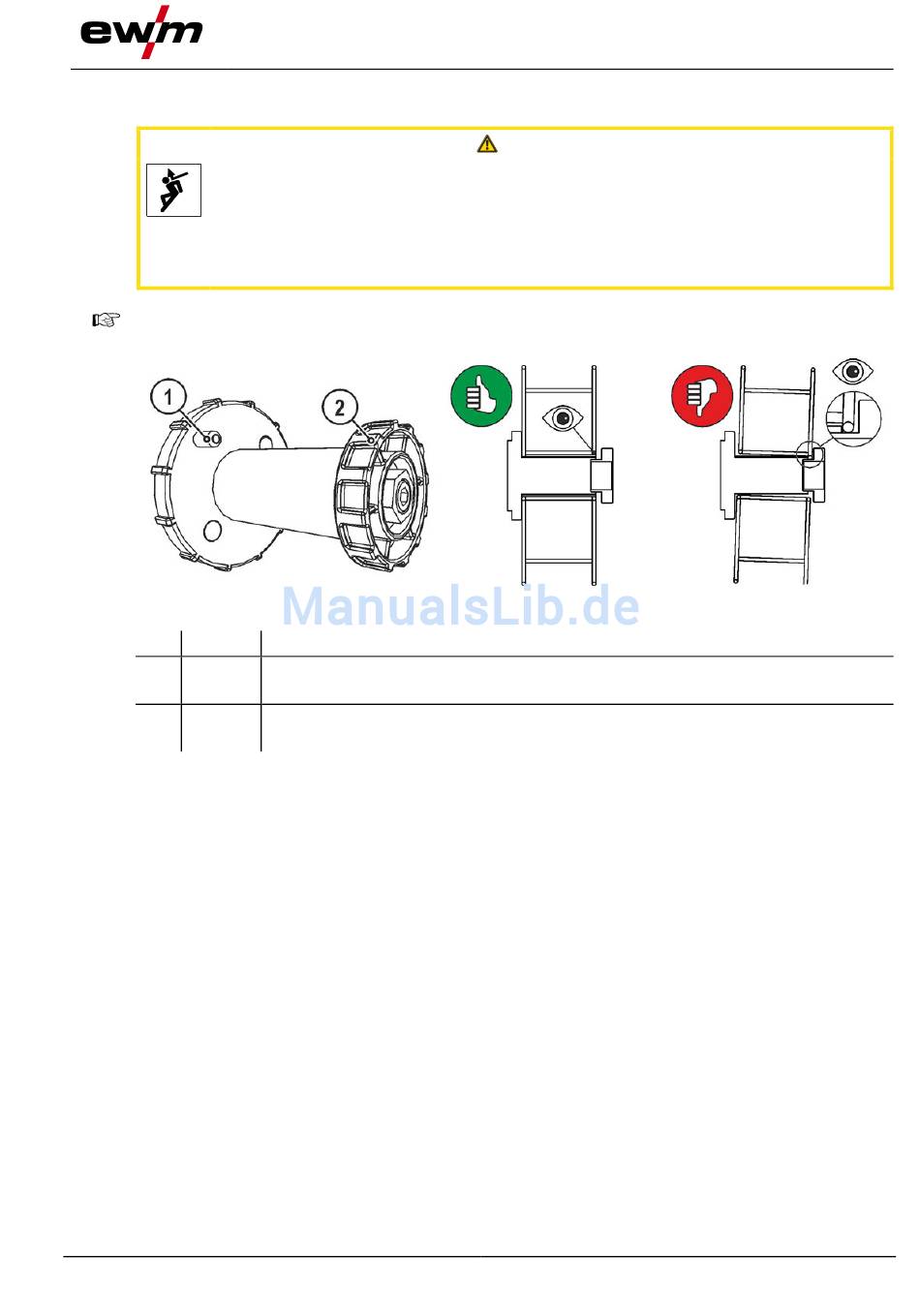

Abbildung 5-13
MIG/MAG-Schweißen
37
