Schweißbrennerkühlung; Anschluss Kühlmodul - EWM Phoenix 355 Betriebsanleitung

5.1.6 Schweißbrennerkühlung
5.1.6.1 Anschluss Kühlmodul
Pos. Symbol
1
2
3
•

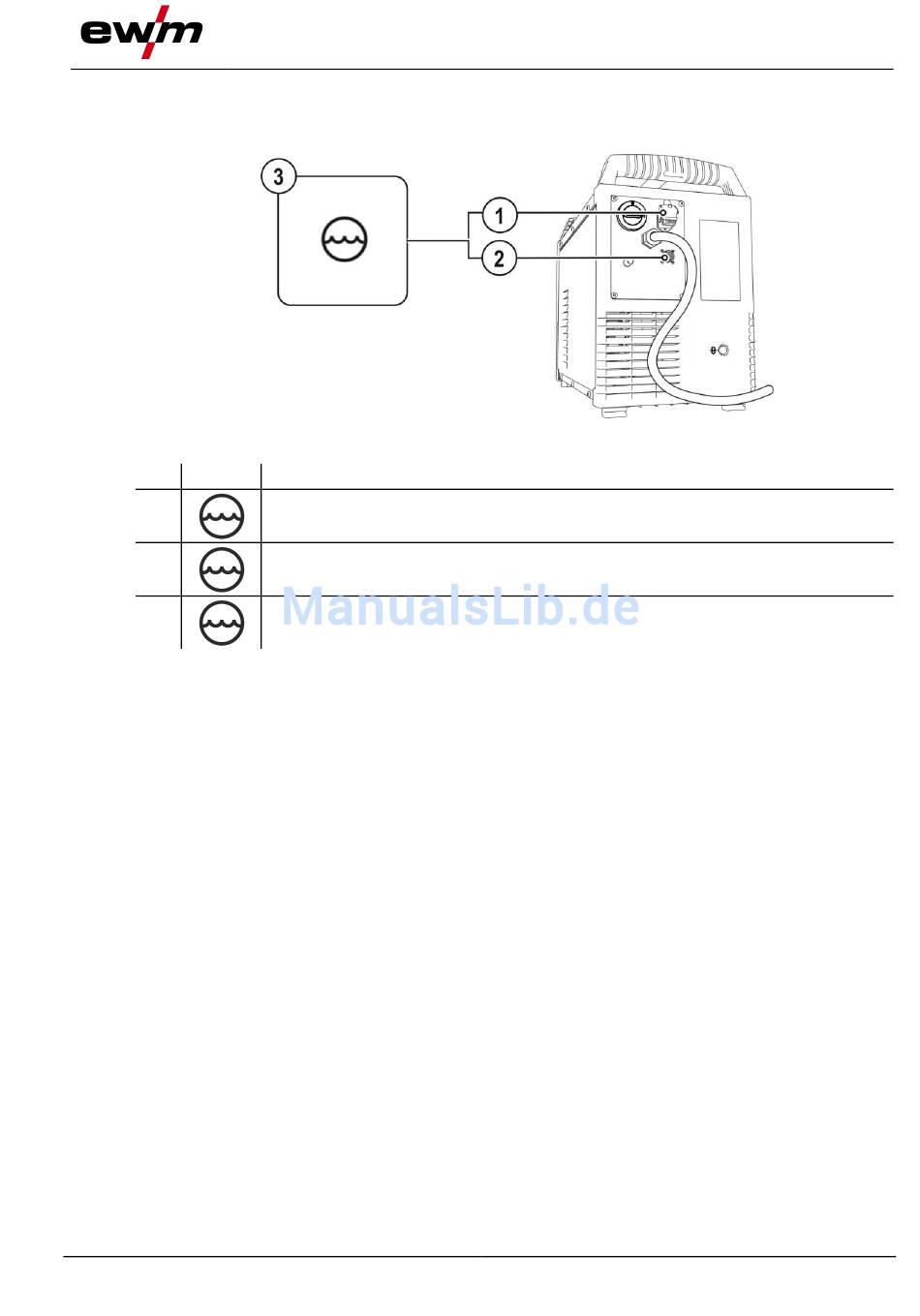

4-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 4-polig des Schweißgerätes
einstecken und verriegeln.
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
099-005403-EW500
18.08.2016
Beschreibung 0
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Kühlmodul
