5.5.1. DC Leistungsmessung
Verbinden Sie die rote Messleitung mit der VΩ
Messleitung mit der COM Eingangsbuchse.
Die rote Messspitze auf "+" und die schwarze Messspitze auf "-" setzen, und den Leiter "+"
in die Zange stecken. Dabei achten Sie auf die Stromrichtung, die vom Pfeil angegeben ist
(siehe Abb. 4).
Setzen Sie den Leiter ins Zentrum der Zangenöffnung, damit Sie eine
genauere Ablesung der Messwerte erhalten.
Auf die vorhandenen Ausrichtungsmarkierungen Bezug nehmen (siehe
Abb. 2).
5.5.1.1.
Taste F2 "Par"
Drücken Sie die F2 (Par) Taste, um das Dropdown-Menü, das
im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch erneutes
Drücken der F2 Taste wird der Cursor die verfügbaren Einträge
durchgehen:
• Leistung: Zeigt den gemessenen Leistungswert an;
• Volt-Curr:
Zeigt
Stromwerte an;
• Energie: Zeigt den gemessenen Energiewert an. Diese
Messung ist nur dann aktiv, wenn eine Aufzeichnung gerade
aktiv ist (siehe ab. 5.6.1.1).
• Esc: Schließt das Dropdown-Menü.
Wählen Sie den gewünschten Parameter aus und drücken Sie die F4 (OK) Taste zur
Bestätigung.

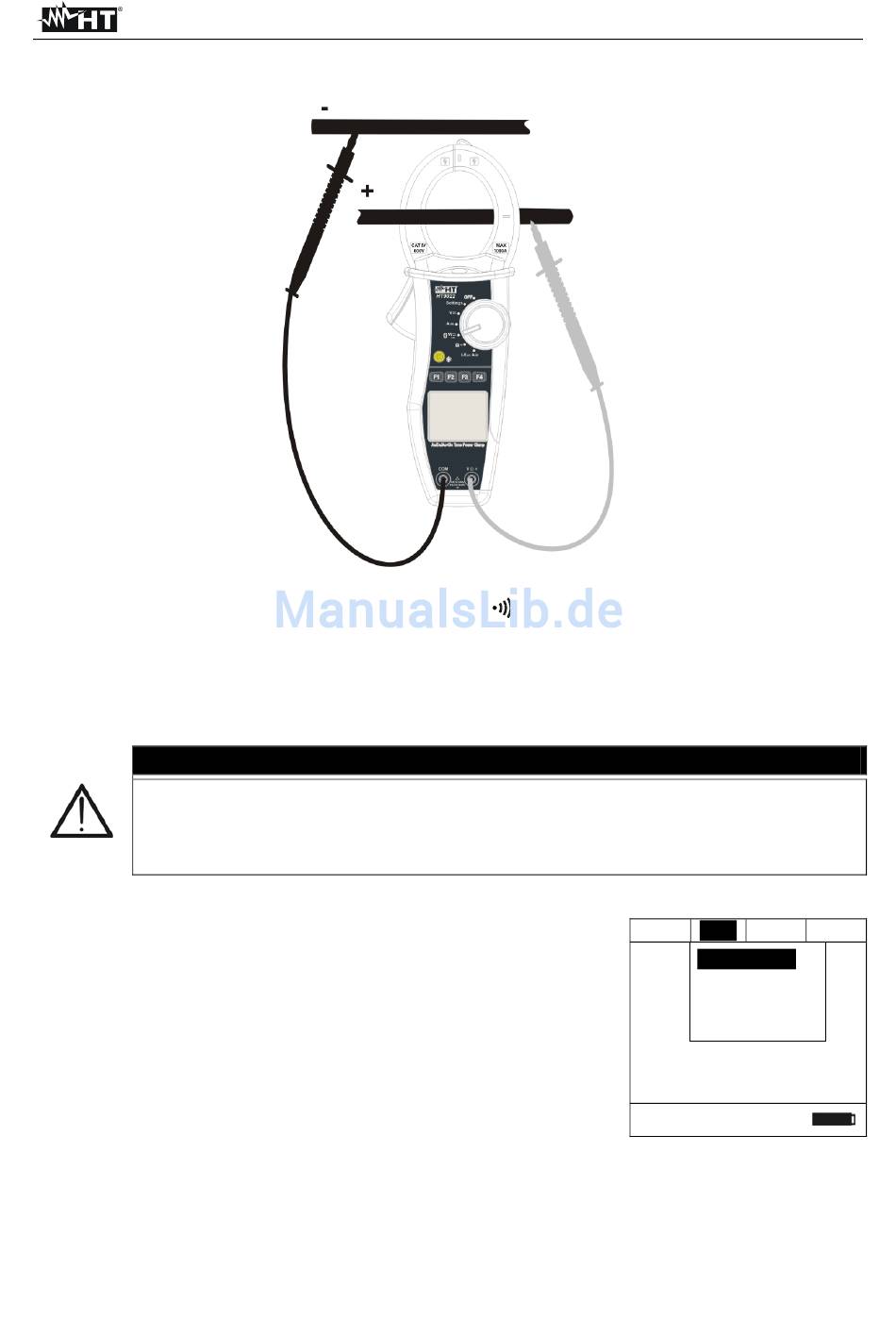

Abb. 11: DC Leistungsmessung
die
gemessenen
DE - 29
Eingangsbuchse, und die schwarze
WARNUNG
Spannungs-
und
HT9022
Mod
Par
Sys
Leistung
D C
Volt-Curr
Energie
Esc
0 . 4 0 0
19/01-17:00:00
OK
k W
