5.7.
STELLUNG "Ω ": WIDERSTAND- UND DURCHGANGSMESSUNG
Entfernen Sie vor der Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.
Wenn Sie den Funktionswahlschalter auf "Ω " stellen, wird der
Bildschirm auf der Seite angezeigt.
Verbinden Sie die rote Messleitung mit der VΩ
Messleitung mit der COM Eingangsbuchse, und verbinden Sie das Gerät, wie in der Abb.
13 beschrieben wird.
Drücken Sie die F1 (Mod) Taste, um das Dropdown-Menü, das
im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch erneutes
Drücken der F1 Taste wird der Cursor die verfügbaren Einträge
durchgehen:
• Widerstand: Widerstandsmessung;
• Durchgang: Durchgangsmessung;
• Help: Zeigt die Verbindung zwischen Gerät und Installation
an;
• Esc: Schließt das Dropdown-Menü.
WARNUNG

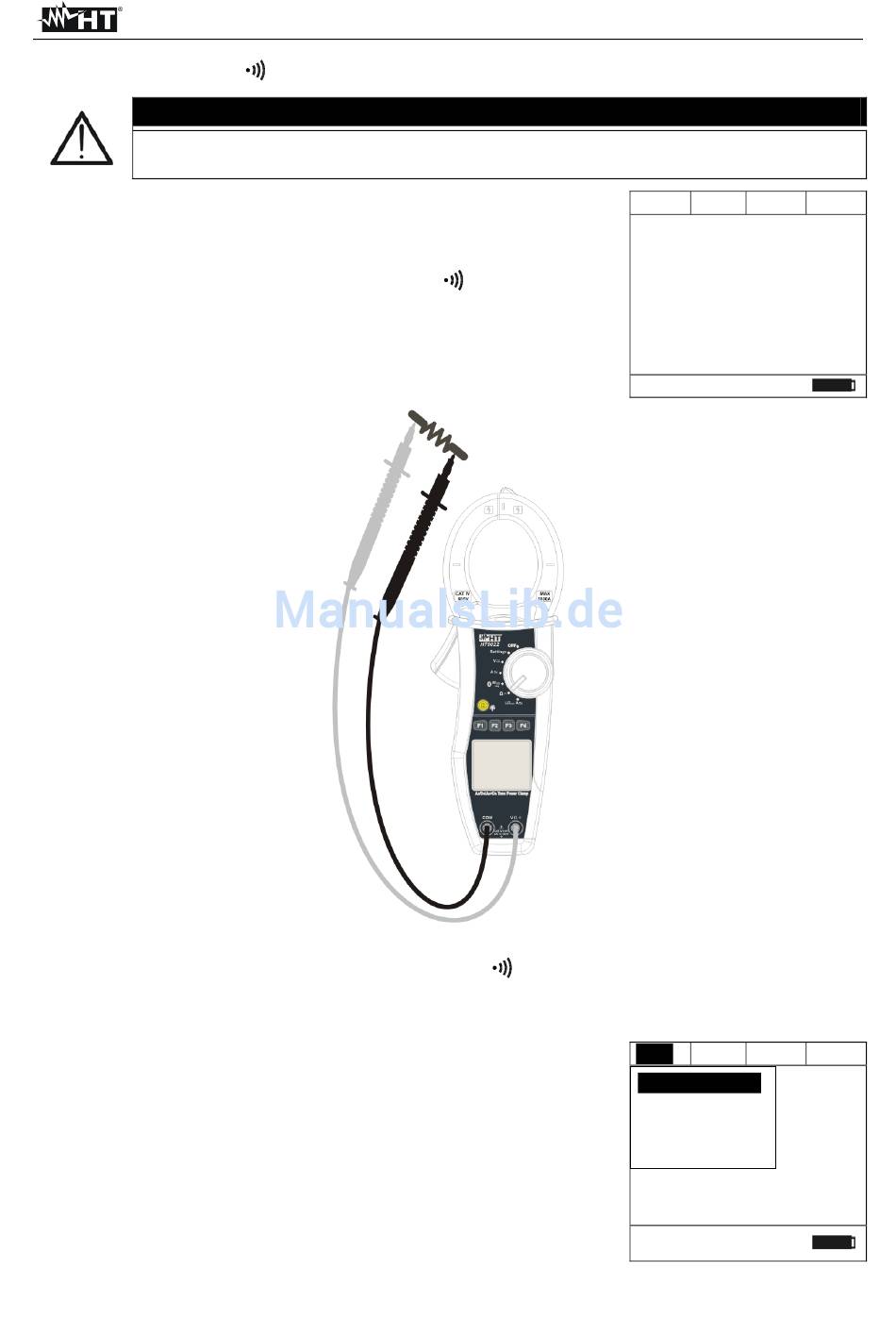

Abb. 13: Widerstandsmessung
DE - 41
Mod
>
19/01-17:00:00
Eingangsbuchse, und die schwarze
Mod
Widerstand
Durchgang
Help
>
Esc
19/01-17:00:00
HT9022
OK
Fnc
60.0
kΩ
OK
Fnc
60.0
kΩ
