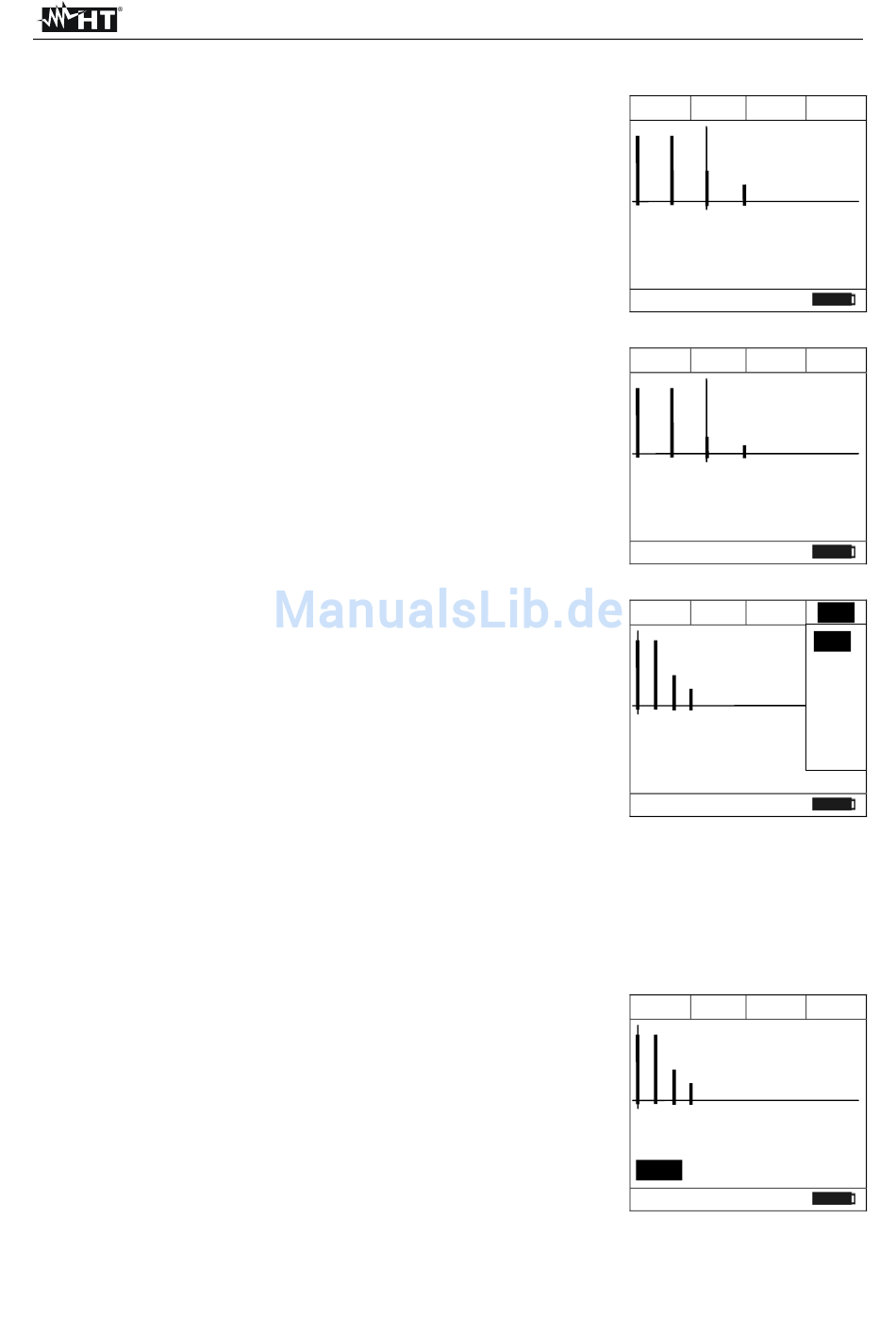

5.5.2.5.
Spannungsoberwellen
Der
Bildschirm
Spannungsoberwellen-Messung.
Drücken Sie die F1 (◄) oder F3 (►) Tasten, um den Cursor auf
dem Graph zu bewegen und die Oberwelle auszuwählen, die
Sie messen möchten.
Es ist möglich, bei Frequenzen der Fundamentalen zwischen
10Hz und 75Hz, bis zur 25. Oberwelle zu messen, oder bei
Frequenzen der Fundamentalen zwischen 75Hz und 400Hz, bis
zur 8. Oberwelle zu messen.
5.5.2.6.
Stromoberwellen
Der
Bildschirm
Stromoberwellen-Messung.
Drücken Sie die F1 (◄) oder F3 (►) Tasten, um den Cursor auf
dem Graph zu bewegen und die Oberwelle auszuwählen, die
Sie messen möchten.
Es ist möglich, bei Frequenzen der Fundamentalen zwischen
10Hz und 75Hz, bis zur 25. Oberwelle zu messen, oder bei
Frequenzen der Fundamentalen zwischen 75Hz und 400Hz, bis
zur 8. Oberwelle zu messen.
5.5.2.6.1. Taste F4 "Fnc" bei der Messung von Spannungs- und Stromoberwellen
Bei der Messung von Spannungs- oder Stromoberwellen
drücken Sie die F4 (Fnc) Taste, um das Dropdown-Menü, das
im seitlichen Bildschirm angezeigt ist, zu öffnen. Durch erneutes
Drücken der F4 Taste wird der Cursor die verfügbaren Einträge
durchgehen:
• Max: Zeigt ständig den maximalen RMS Wert der
ausgewählten Spannungs- oder Stromoberwelle an;
• Min:
Zeigt
ständig
ausgewählten Spannungs- oder Stromoberwelle an;
• Abs: Zeigt den Wert der Oberwellen in Ampere oder Volt an;
• %: Zeigt den Wert der Oberwellen als Prozentsatz der Fundamentalen an;
• Rst: Löscht die abgespeicherten Max, Min Werte;
Esc: Kehrt zum normalen Messbetrieb zurück.
•
Anmerkung: Da das Menü Funktionen mit verschiedenen Bedeutungen (Max-Min und
Abs-%) enthält, muss man doppelt ins Menü eintreten: Einmal für die Anzeige von Abs
oder %, und nochmals für die Aktivierung der Max oder Min Funktionen.
Drücken Sie die F3 (OK) Taste, um den ausgewählten Eintrag
zu bestätigen.
Der seitliche Bildschirm enthält ein Beispiel von Messung mit
aktiver Max-Funktion. Im Display wird die aktive Funktion
angezeigt.
auf
der
Seite
auf
der
Seite
den
minimalen
zeigt
ein
Beispiel
zeigt
ein
Beispiel
RMS
Wert
DE - 35
