Satel INTEGRA Anleitung Seite 28

26
6 43 5
1

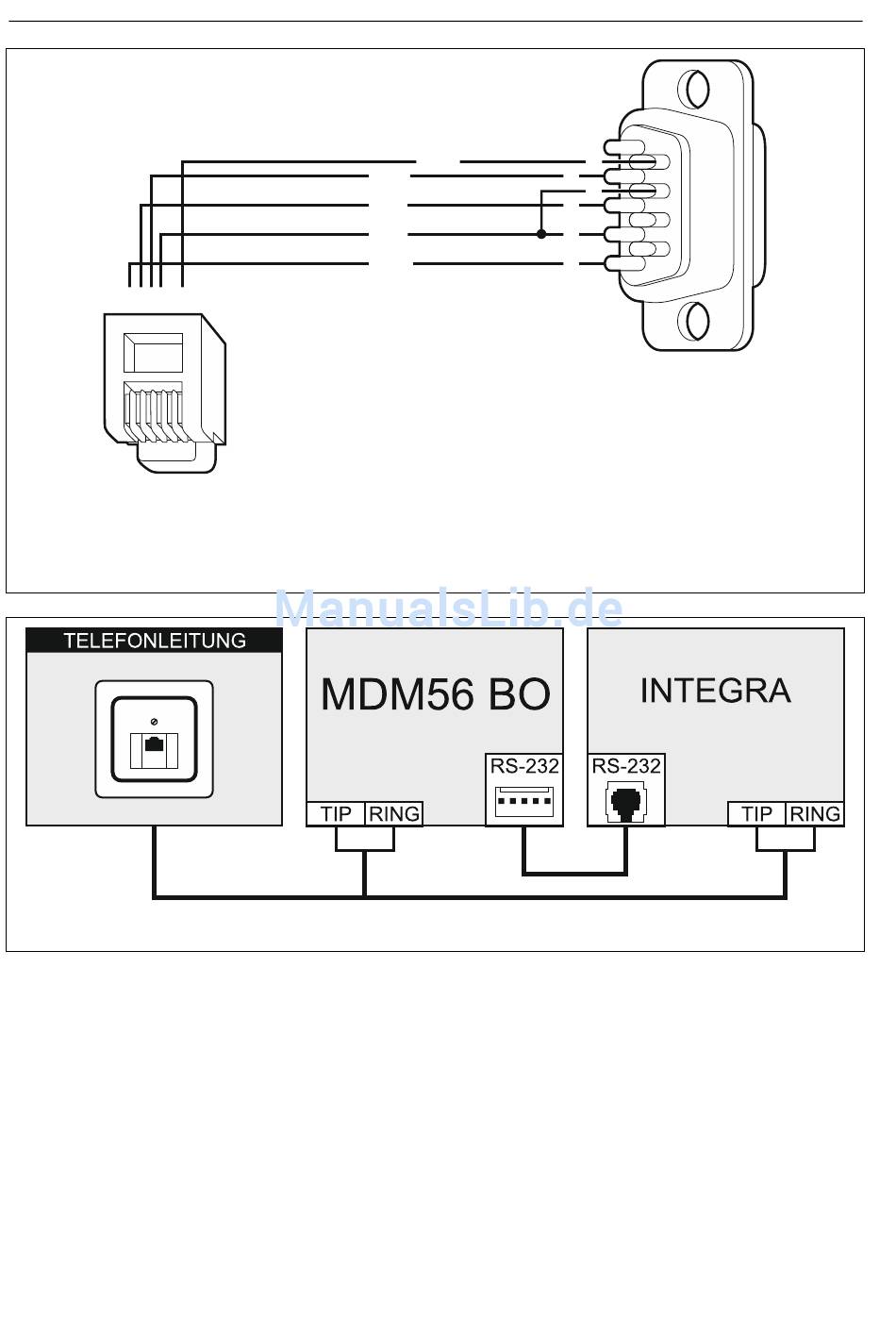

Abb. 15. Verbindung der RS-232-Schnittstellen der Zentrale und des Modems mit der
DB9-Buchse. Auf der linken Seite der RJ-Stecker, der an die Buchse auf der Hauptplatine
der Zentrale angeschlossen wird. Auf der rechten Seite der DB9-Stecker (männlich)
Abb. 16. Anschluss des Modems MDM56 BO an die Zentrale.
Anleitung für den Errichter
DSR
RXD
TXD
RTS
COM
von der Seite der Lötpunkte.
6
2
7
3
4
5
SATEL
