Beispiel
Die Rücklauftemperatur ist auf 50 °C begrenzt.
Der Einfl uss beträgt -3.0.
Die aktuelle Rücklauftemperatur ist 2 °C zu niedrig.
Ergebnis:
Die Vorlauftemperatur wird reduziert um -3,0 x 2 = -6,0 °C.
In der Regel ist bei Fernwärmeanlagen die typische Einstellung in Zeile 4036 gleich 0, da hier
eine niedrige Rücklauftemperatur akzeptabel ist.
Bei Kesselanlagen ist die typische Einstellung in Zeile 4036 größer als 0, um eine zu niedrige
Rücklauftemperatur zu vermeiden (siehe auch Zeile 4035).
Wenn die Rücklauftemperaturmessung nur als Thermometerfunktion
(ohne Begrenzungsfunktion) verwendet wird, müssen in den Zeilen 4035 und 4036 die
Einstellung „0,0" gewählt sein.
Anpassung (Anpassung der Rücklauftemperaturbegrenzung) 4037
Einstellbereich
OFF / 1 ... 50 Sek.
Sie legen fest, wie schnell sich die Raumtemperatur an den gewünschten Wert anpasst (I-Regelung).
OFF: Die Regelung wird durch die Nachstellzeit 'Anpassung' nicht beeinfl usst.
1: Die gewünschte Temperatur wird schnell angepasst.
50: Die gewünschte Temperatur wird langsam angepasst.
14 VI.KT.F4.03
VIKTF403_ECL110_116.indd Spread 14 of 20 - Pages(14, 27) VIKTF403_ECL110_116.indd Spread 14 of 20 - Pages(14, 27)
Werkseinstellung
25 Sek.
© Danfoss 01/2014 DEN-SMT/DK

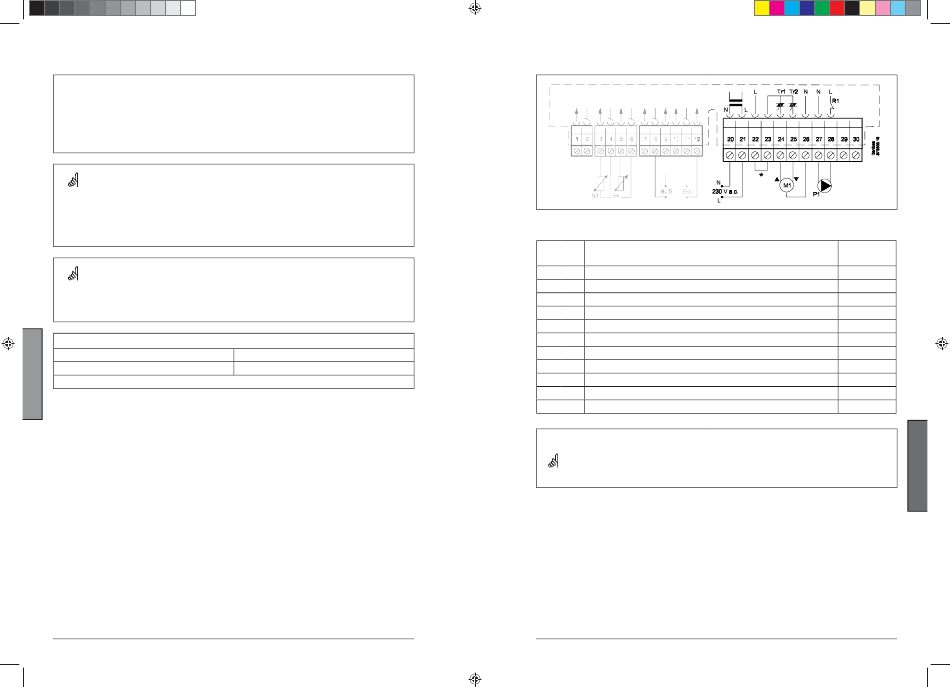

Allgemeine Hinweise zum elektrischen Anschluss 230 V AC

* Optionaler Anschluss für einen Sicherheitsthermostaten
Klemme Beschreibung
20 Spannungsversorgung 230 V AC - (N)
21 Spannungsversorgung 230 V AC - (L)
22 Optionaler Anschluss für einen Sicherheitsthermostaten
23 Optionaler Anschluss für einen Sicherheitsthermostaten
24 M1 Reversierbarer Stellantrieb – öff nen
25 M1 Reversierbarer Stellantrieb – schließen
26 M1 Stellantrieb – N
27 P1 Umwälzpumpe – N
28 P1 Umwälzpumpe - L (über Relais R1)
29 Nicht verwendet
30 Nicht verwendet
2
Leitungsquerschnitt: 0,5 – 1,5 mm
Ein falscher Anschluss kann die TRIAC-Ausgänge beschädigen.
VI.KT.F4.03
DEN-SMT/DK © Danfoss 01/2014
Max.
Belastung
15 VA
15 VA
4 (2) A
