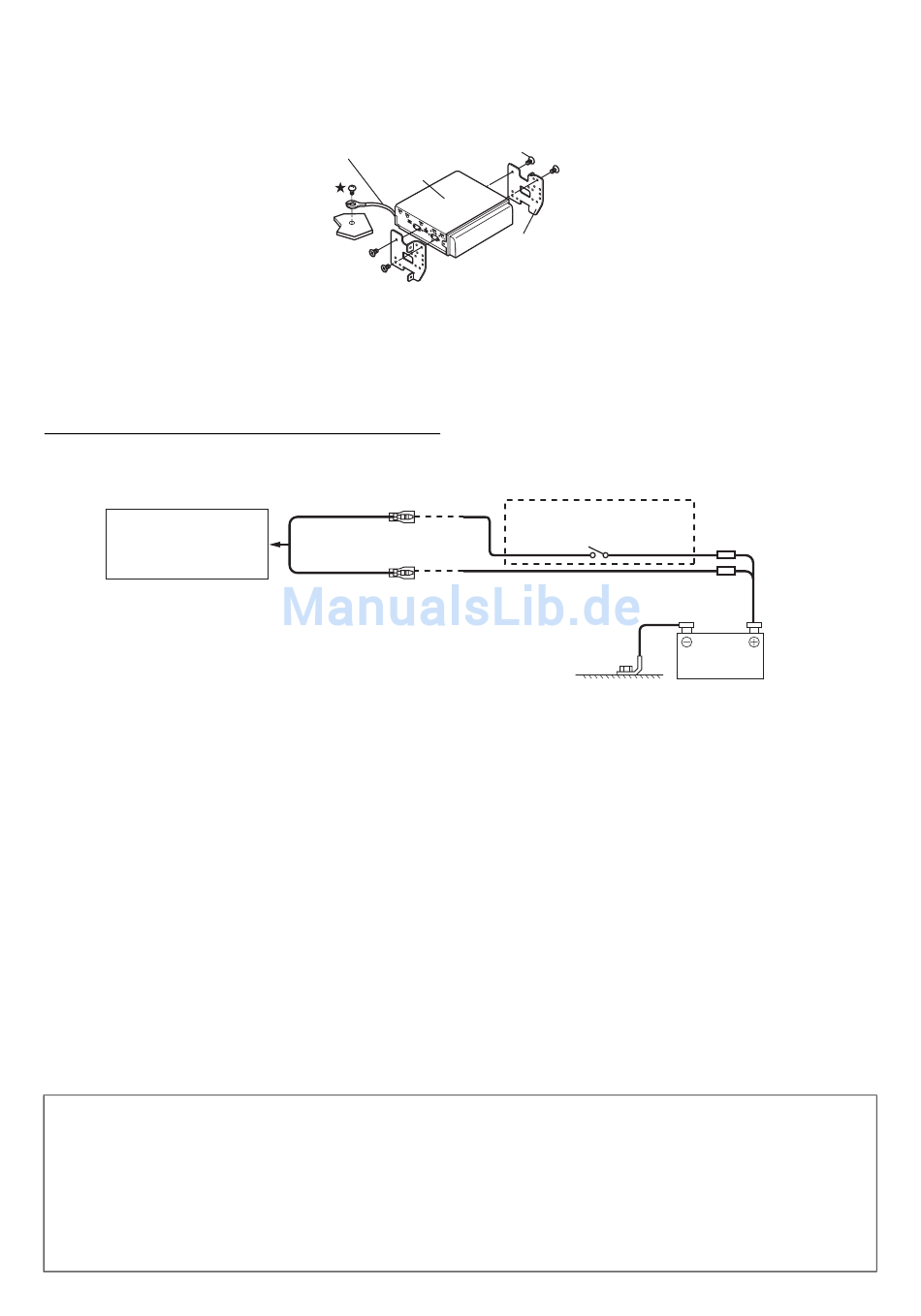

< JAPANISCHES FAHRZEUG >
Einbau in der Originalhalterung des Fahrzeugs.
• Verwenden Sie stets nur die mitgelieferten Senkkopfschrauben (M4 × 5) zum Einbau des Monitors.
Andere Schrauben können Störungen verursachen. Wenn jedoch mit den Senkkopfschrauben (M4 × 5) keine Installation möglich ist, verwenden Sie
die mitgelieferten Schrauben (M4 × 6).
Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
IVA-D511RB/IVA-D511R
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen SPST-Schalter (einpoliger
Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
• Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, dass der IVA-D511RB/IVA-D511R allein
verwendet wird.
• Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des IVA-D511RB/IVA-D511R direkt mit dem Pluspol (+) der Batterie
verbunden ist, zieht der IVA-D511RB/IVA-D511R auch im ausgeschalteten Zustand Strom (einige hundert Milliampere), was ein Entladen der
Batterie zur Folge haben kann.
Zur Verhütung von Störeinstreuungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie das Batterie-Zuleitungskabel so weit wie möglich entfernt von anderen Kabeln.
• Legen Sie das Massekabel gut an einem blanken Punkt des Fahrzeugchassis an Masse (ggf. Lack, Schmutz oder Fett an der
betreffenden Stelle entfernen).
• Wenn Sie einen optionalen Entstörfilter verwenden, schalten Sie dieses so weit wie möglich vom Gerät entfernt in das Bordnetz.
Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
86
-DE
Massekabel
IVA-D511RB/
IVA-D511R
ACC
(Rot)
BATTERIE
(Gelb)
Senkkopfschrauben
(M4 × 5) (mitgeliefert)
Einbauhalterung
SPST-Schalter
SICHERUNG (20A)
(Option)
SICHERUNG
(5A) (Option)
Batterie
