Einbau

Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von
Ventilator und Kühlkörper. Falls die Belüftungsöffnungen
verdeckt oder verschlossen werden, kommt es zu Hitzestau im
Gerät und Brandgefahr.
Belüftungsöffnung
Rückseite des Geräts

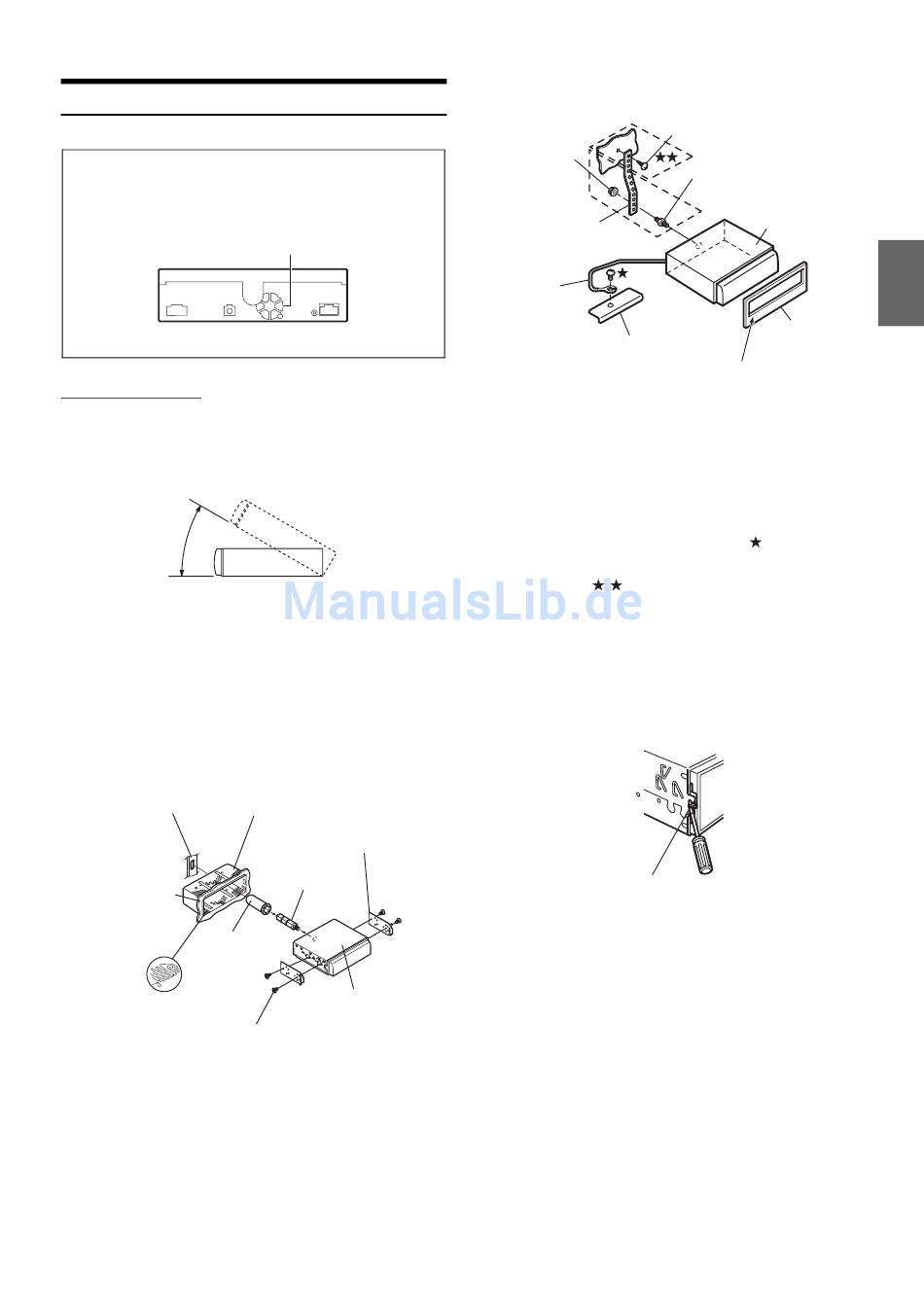

Einbau des Monitors
Einbauort
Bei der Bestimmung des Einbauorts ist sicherzustellen, dass Aus- und
Einfahren des Displays am gewählten Ort nicht die Betätigung des
Schalthebels behindern.
• Das Gerät innerhalb eines Winkels von 30 Grad von der
Horizontalen einbauen.
• Werkseitig ist der Monitor auf einen Winkel von 90 Grad eingestellt.
Je nach Innenraum des Fahrzeugs berührt der Monitor
möglicherweise das Armaturenbrett, wenn Sie ihn öffnen. Sie können
den Winkel des Monitors einstellen und speichern, so dass er beim
Öffnen nicht mehr das Armaturenbrett berührt. Informationen zum
Einstellen des Monitors finden Sie unter „Einstellen des
Monitorwinkels" auf Seite 39.
Auch wenn die Fahrzeugbatterie abgeklemmt wird, bleibt der Winkel
des Monitors gespeichert.
Einbaurahmen
1
Stützhalterung (mitgeliefert)
Armaturenbrett
Gummikappe
(mitgeliefert)
Druckplatten*
Senkkopfschrauben
(M4 × 5) (mitgeliefert)
Schieben Sie den Einbaurahmen in das Armaturenbrett.
Befestigen Sie die mitgelieferten Halterungen am Monitor.
• Verwenden Sie stets nur die mitgelieferten Senkkopfschrauben
(M4 × 5) zum Einbau des Monitors.
Andere Schrauben können Störungen verursachen.
* Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt,
können die Druckplatten leicht gebogen werden, um das Problem zu
beheben.
Einbauhalterung
(mitgeliefert)
Sechskantbolzen
(mitgeliefert)
IVA-D511RB/
IVA-D511R
2
Sechskantmutter
(M5)
Befestigungsstrebe
Massekabel
Chassis
Falls das Fahrzeug eine Stützhalterung aufweist, bringen
Sie die lange Sechskantschraube an der Rückseite des
IVA-D511RB/IVA-D511R an und decken sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne Stützhalterung
muss das Gerät mit Hilfe einer Befestigungsstrebe (nicht im
Lieferumfang) hinten abgestützt werden. Legen Sie das
Massekabel des Geräts mit Hilfe einer bereits am Chassis
des Fahrzeugs vorhandenen Schraube (
blanken Kontaktstelle an Masse.
• Als Schraube (mit markiert) eine für den gewählten Einbauort
geeignete Schraube verwenden.
Verbinden Sie die einzelnen, von Verstärker, Equalizer usw.
kommenden Eingangskabel mit den aus dem IVA-D511RB/
IVA-D511R geführten Ausgangskabeln. Schließen Sie alle
anderen Kabel des IVA-D511RB/IVA-D511R an dieses
Gerät gemäß den Angaben im Abschnitt Anschlüsse an.
3
Verriegelungsstift
Schieben Sie den IVA-D511RB/IVA-D511R in das
Armaturenbrett. Vergewissern Sie sich nach Hineinschieben
des Geräts, dass alle Verriegelungsstifte voll nach unten
eingerastet sind. Hierzu das Gerät kräftig hineindrücken
und dabei die Verriegelungsstifte mit einem kleinen
Schraubendreher nach unten drücken. Hierdurch wird
sichergestellt, dass das Gerät vorschriftsmäßig arretiert ist
und nicht aus dem Armaturenbrett rutschen kann.
Installieren Sie den mitgelieferten Frontrahmen.
Ausbau
1. Drücken Sie die Verriegelungsstifte mit Hilfe eines
kleinen Schraubendrehers (oder eines ähnlichen
Werkzeugs) nach „oben" (siehe Schritt 3). Nach
Entriegeln eines Stifts ziehen Sie leicht am Gerät, um
zu vermeiden, dass der Stift beim Entriegeln des
nächsten Stiftes wieder einrastet.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
Schraube
Stiftschraube
IVA-D511RB/
IVA-D511R
Frontrahmen
(mitgeliefert)
Der breitere Rand muss nach
unten weisen.
) an einer
