Installation des Rechnermoduls
An das Rechnermodul
Signale an den entfernten Arbeitsplatz übertragen werden. Falls gewünscht, können
Sie einen lokalen Arbeitsplatz an das Rechnermodul anschließen.

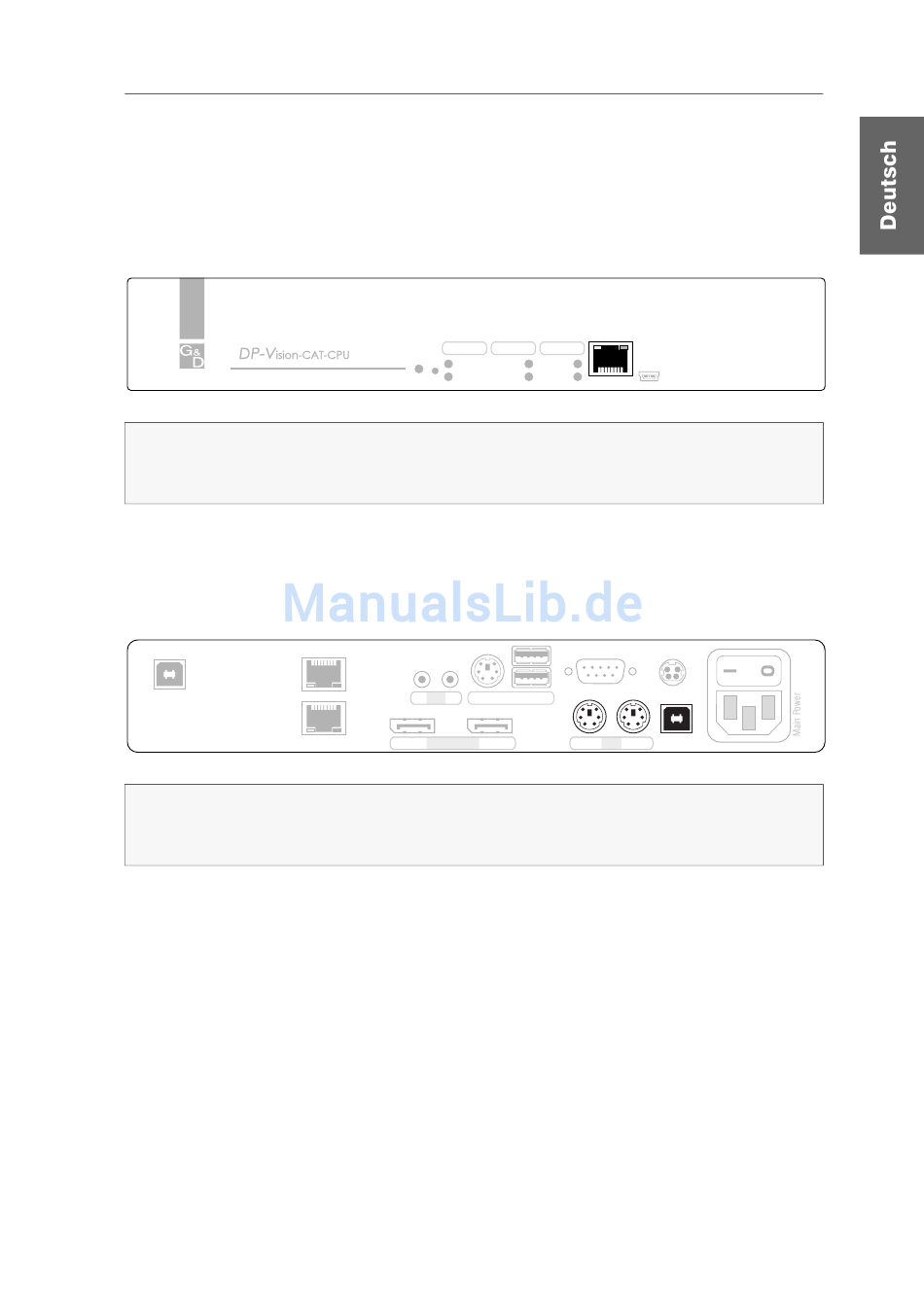

Verbindung mit einem lokalen Netzwerken herstellen
HINWEIS:
Verbinden Sie die Netzwerkschnittstelle – falls gewünscht – mit einem
lokalen Netzwerk, um aus diesem Netzwerk auf die Webapplikation
zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke zu senden.
Stecken Sie das als Zubehör erhältliche Twisted-Pair-Kabel der Kategorie 5
Network:
(oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk.
Tastatur- und Mausschnittstelle(n) des lokalen Rechners
anschließen
USB 2.0 CPU
USB 2.0 Trans.
HINWEIS:
Die Signale von Maus und Tastatur beider Arbeitsplätze können wahl-
weise über die USB-Schnittstelle USB CPU oder die PS/2-Schnittstellen Mouse CPU
und Keyb. CPU an den Rechner übertragen werden.
Verbinden Sie die PS/2-Maus-Schnittstelle des Rechners mit dieser
Mouse CPU:
Schnittstelle. Verwenden Sie hierzu den grünen Stecker des separat erhältlichen
Twin-PS/2-Kabels (Twin-PS/2-M/M-2).
Keyb. CPU:
Verbinden Sie die PS/2-Tastatur-Schnittstelle des Rechners mit dieser
Schnittstelle. Verwenden Sie hierzu den violetten Stecker des separat erhältlichen
Twin-PS/2-Kabels (Twin-PS/2-M/M-2).
Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle.
USB CPU:
Verwenden Sie hierzu das Kabel USB-AM/BM-2.
DP-Vision-CAT-CPU
Ident.
Power
Red.
Main
In
Line
Out
DisplayPort 1
Transmission
CPU
schließen Sie den Rechner an, dessen
Network
Service
Status
Channel
K/M
Video
System
Trans.
RS232
Red. Power
Keyb./Mouse
Out
Keyb. CPU Mouse USB CPU
G&D DP-Vision-CAT · 5
Installation
