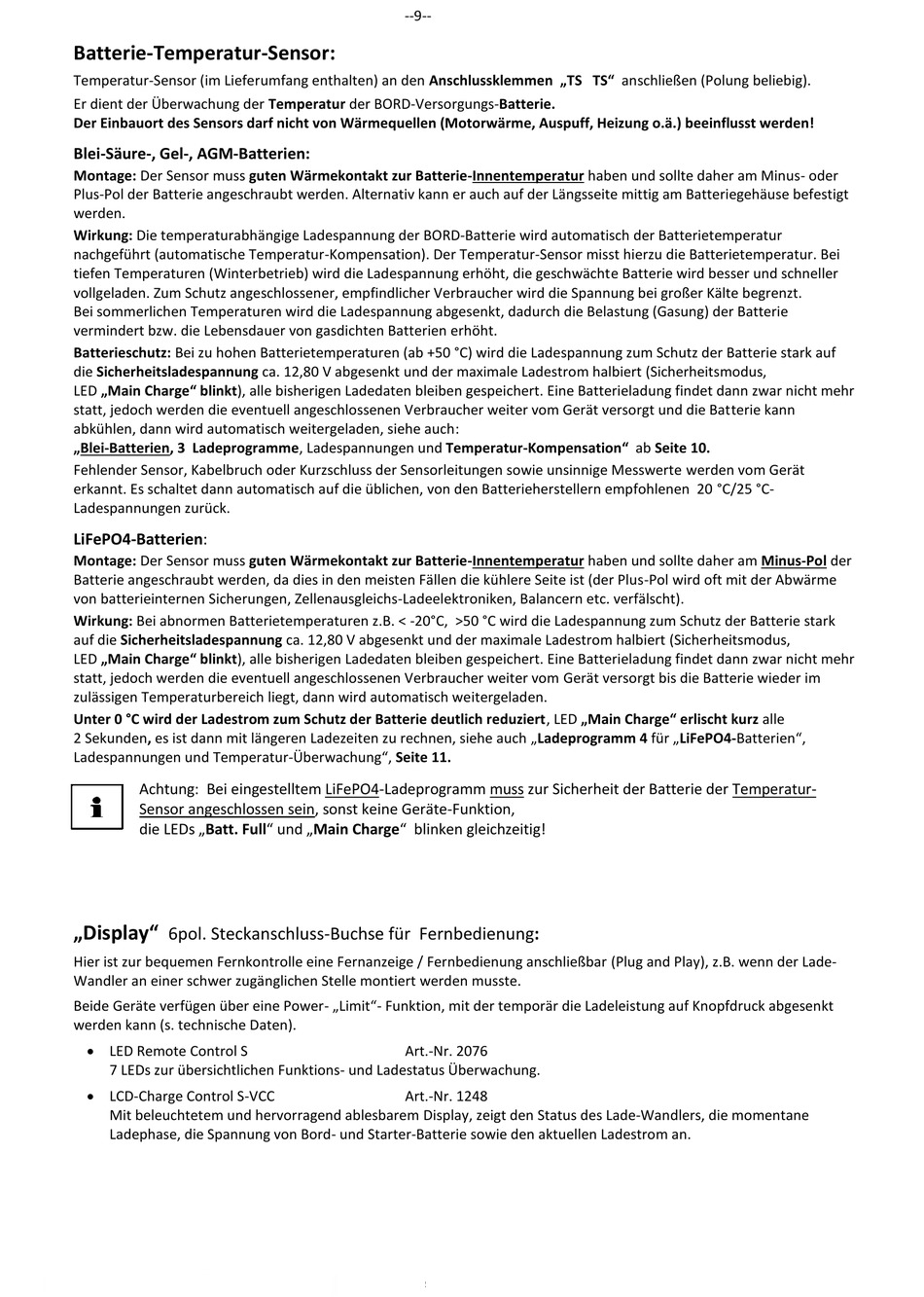

Votronic 3324 Montage- Und Bedienungsanleitung Seite 9

Batterie-Temperatur-Sensor:
Temperatur-Sensor (im Lieferumfang enthalten) an den Anschlussklemmen „TS TS" anschließen (Polung beliebig).
Er dient der Überwachung der Temperatur der BORD-Versorgungs-Batterie.
Der Einbauort des Sensors darf nicht von Wärmequellen (Motorwärme, Auspuff, Heizung o.ä.) beeinflusst werden!
Blei-Säure-, Gel-, AGM-Batterien:
Montage: Der Sensor muss guten Wärmekontakt zur Batterie-Innentemperatur haben und sollte daher am Minus- oder
Plus-Pol der Batterie angeschraubt werden. Alternativ kann er auch auf der Längsseite mittig am Batteriegehäuse befestigt
werden.
Wirkung: Die temperaturabhängige Ladespannung der BORD-Batterie wird automatisch der Batterietemperatur
nachgeführt (automatische Temperatur-Kompensation). Der Temperatur-Sensor misst hierzu die Batterietemperatur. Bei
tiefen Temperaturen (Winterbetrieb) wird die Ladespannung erhöht, die geschwächte Batterie wird besser und schneller
vollgeladen. Zum Schutz angeschlossener, empfindlicher Verbraucher wird die Spannung bei großer Kälte begrenzt.
Bei sommerlichen Temperaturen wird die Ladespannung abgesenkt, dadurch die Belastung (Gasung) der Batterie
vermindert bzw. die Lebensdauer von gasdichten Batterien erhöht.
Batterieschutz: Bei zu hohen Batterietemperaturen (ab +50 °C) wird die Ladespannung zum Schutz der Batterie stark auf
die Sicherheitsladespannung ca. 12,80 V abgesenkt und der maximale Ladestrom halbiert (Sicherheitsmodus,
LED „Main Charge" blinkt), alle bisherigen Ladedaten bleiben gespeichert. Eine Batterieladung findet dann zwar nicht mehr
statt, jedoch werden die eventuell angeschlossenen Verbraucher weiter vom Gerät versorgt und die Batterie kann
abkühlen, dann wird automatisch weitergeladen, siehe auch:
„Blei-Batterien, 3 Ladeprogramme, Ladespannungen und Temperatur-Kompensation" ab Seite 10.
Fehlender Sensor, Kabelbruch oder Kurzschluss der Sensorleitungen sowie unsinnige Messwerte werden vom Gerät
erkannt. Es schaltet dann automatisch auf die üblichen, von den Batterieherstellern empfohlenen 20 °C/25 °C-
Ladespannungen zurück.
LiFePO4-Batterien:
Montage: Der Sensor muss guten Wärmekontakt zur Batterie-Innentemperatur haben und sollte daher am Minus-Pol der
Batterie angeschraubt werden, da dies in den meisten Fällen die kühlere Seite ist (der Plus-Pol wird oft mit der Abwärme
von batterieinternen Sicherungen, Zellenausgleichs-Ladeelektroniken, Balancern etc. verfälscht).
Wirkung: Bei abnormen Batterietemperaturen z.B. < -20°C, >50 °C wird die Ladespannung zum Schutz der Batterie stark
auf die Sicherheitsladespannung ca. 12,80 V abgesenkt und der maximale Ladestrom halbiert (Sicherheitsmodus,
LED „Main Charge" blinkt), alle bisherigen Ladedaten bleiben gespeichert. Eine Batterieladung findet dann zwar nicht mehr
statt, jedoch werden die eventuell angeschlossenen Verbraucher weiter vom Gerät versorgt bis die Batterie wieder im
zulässigen Temperaturbereich liegt, dann wird automatisch weitergeladen.
Unter 0 °C wird der Ladestrom zum Schutz der Batterie deutlich reduziert, LED „Main Charge" erlischt kurz alle
2 Sekunden, es ist dann mit längeren Ladezeiten zu rechnen, siehe auch „Ladeprogramm 4 für „LiFePO4-Batterien",
Ladespannungen und Temperatur-Überwachung", Seite 11.
Achtung: Bei eingestelltem LiFePO4-Ladeprogramm muss zur Sicherheit der Batterie der Temperatur-
Sensor angeschlossen sein, sonst keine Geräte-Funktion,
die LEDs „Batt. Full" und „Main Charge" blinken gleichzeitig!
„Display"
6pol. Steckanschluss-Buchse für Fernbedienung:
Hier ist zur bequemen Fernkontrolle eine Fernanzeige / Fernbedienung anschließbar (Plug and Play), z.B. wenn der Lade-
Wandler an einer schwer zugänglichen Stelle montiert werden musste.
Beide Geräte verfügen über eine Power- „Limit"- Funktion, mit der temporär die Ladeleistung auf Knopfdruck abgesenkt
werden kann (s. technische Daten).
 LED Remote Control S
7 LEDs zur übersichtlichen Funktions- und Ladestatus Überwachung.
 LCD-Charge Control S-VCC
Mit beleuchtetem und hervorragend ablesbarem Display, zeigt den Status des Lade-Wandlers, die momentane
Ladephase, die Spannung von Bord- und Starter-Batterie sowie den aktuellen Ladestrom an.
--9--
Art.-Nr. 2076
Art.-Nr. 1248
