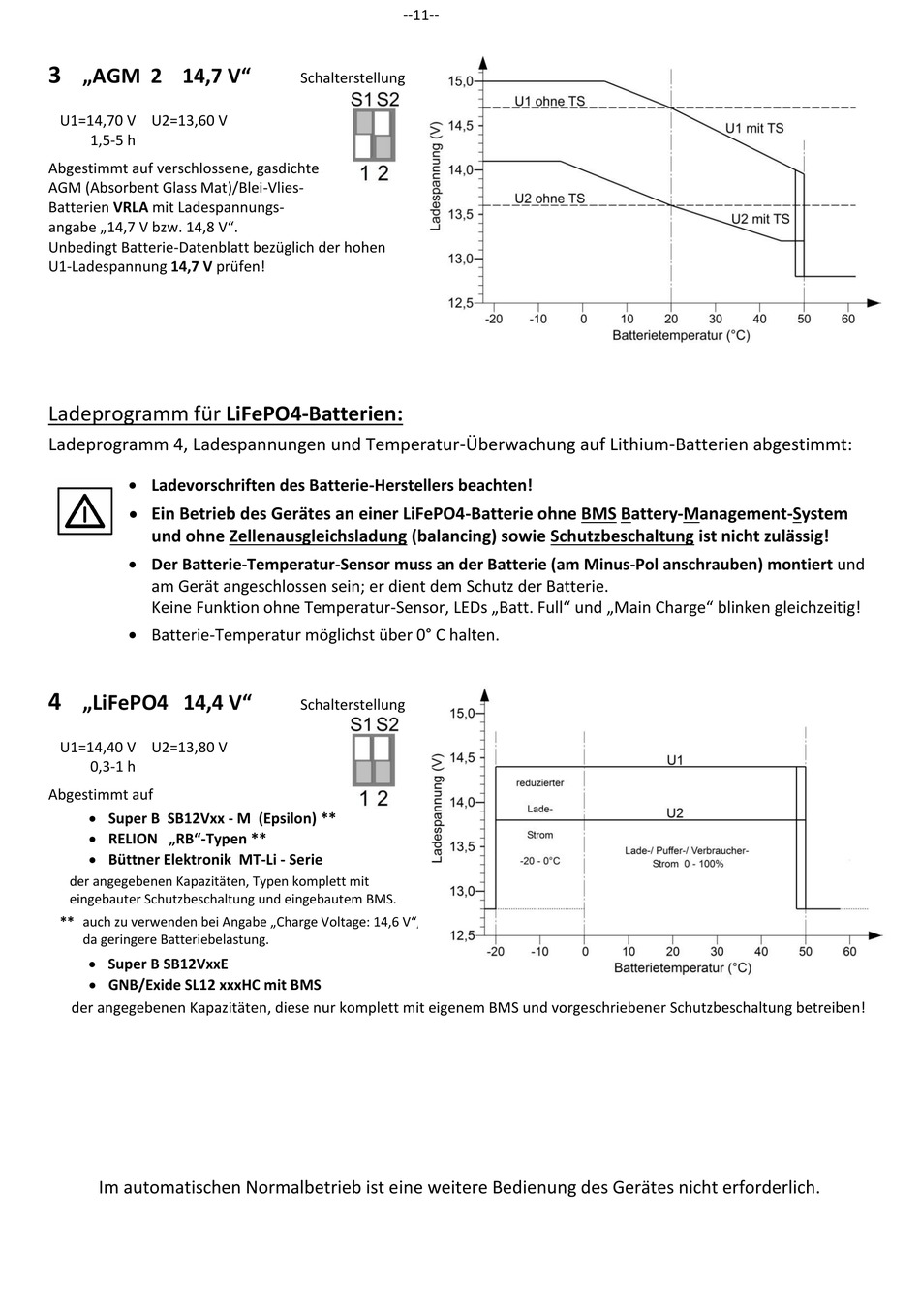

Votronic 3324 Montage- Und Bedienungsanleitung Seite 11

3
„AGM 2 14,7 V"
U1=14,70 V U2=13,60 V
1,5-5 h
Abgestimmt auf verschlossene, gasdichte
AGM (Absorbent Glass Mat)/Blei-Vlies-
Batterien VRLA mit Ladespannungs-
angabe „14,7 V bzw. 14,8 V".
Unbedingt Batterie-Datenblatt bezüglich der hohen
U1-Ladespannung 14,7 V prüfen!
Ladeprogramm für LiFePO4-Batterien:
Ladeprogramm 4, Ladespannungen und Temperatur-Überwachung auf Lithium-Batterien abgestimmt:
 Ladevorschriften des Batterie-Herstellers beachten!
 Ein Betrieb des Gerätes an einer LiFePO4-Batterie ohne BMS Battery-Management-System
und ohne Zellenausgleichsladung (balancing) sowie Schutzbeschaltung ist nicht zulässig!
 Der Batterie-Temperatur-Sensor muss an der Batterie (am Minus-Pol anschrauben) montiert und
am Gerät angeschlossen sein; er dient dem Schutz der Batterie.
Keine Funktion ohne Temperatur-Sensor, LEDs „Batt. Full" und „Main Charge" blinken gleichzeitig!
 Batterie-Temperatur möglichst über 0° C halten.
4
„LiFePO4 14,4 V"
U1=14,40 V U2=13,80 V
0,3-1 h
Abgestimmt auf
 Super B SB12Vxx - M (Epsilon) **
 RELION „RB"-Typen **
 Büttner Elektronik MT-Li - Serie
der angegebenen Kapazitäten, Typen komplett mit
eingebauter Schutzbeschaltung und eingebautem BMS.
** auch zu verwenden bei Angabe „Charge Voltage: 14,6 V",
da geringere Batteriebelastung.
 Super B SB12VxxE
 GNB/Exide SL12 xxxHC mit BMS
der angegebenen Kapazitäten, diese nur komplett mit eigenem BMS und vorgeschriebener Schutzbeschaltung betreiben!
Im automatischen Normalbetrieb ist eine weitere Bedienung des Gerätes nicht erforderlich.
--11--
Schalterstellung
Schalterstellung
