--3--

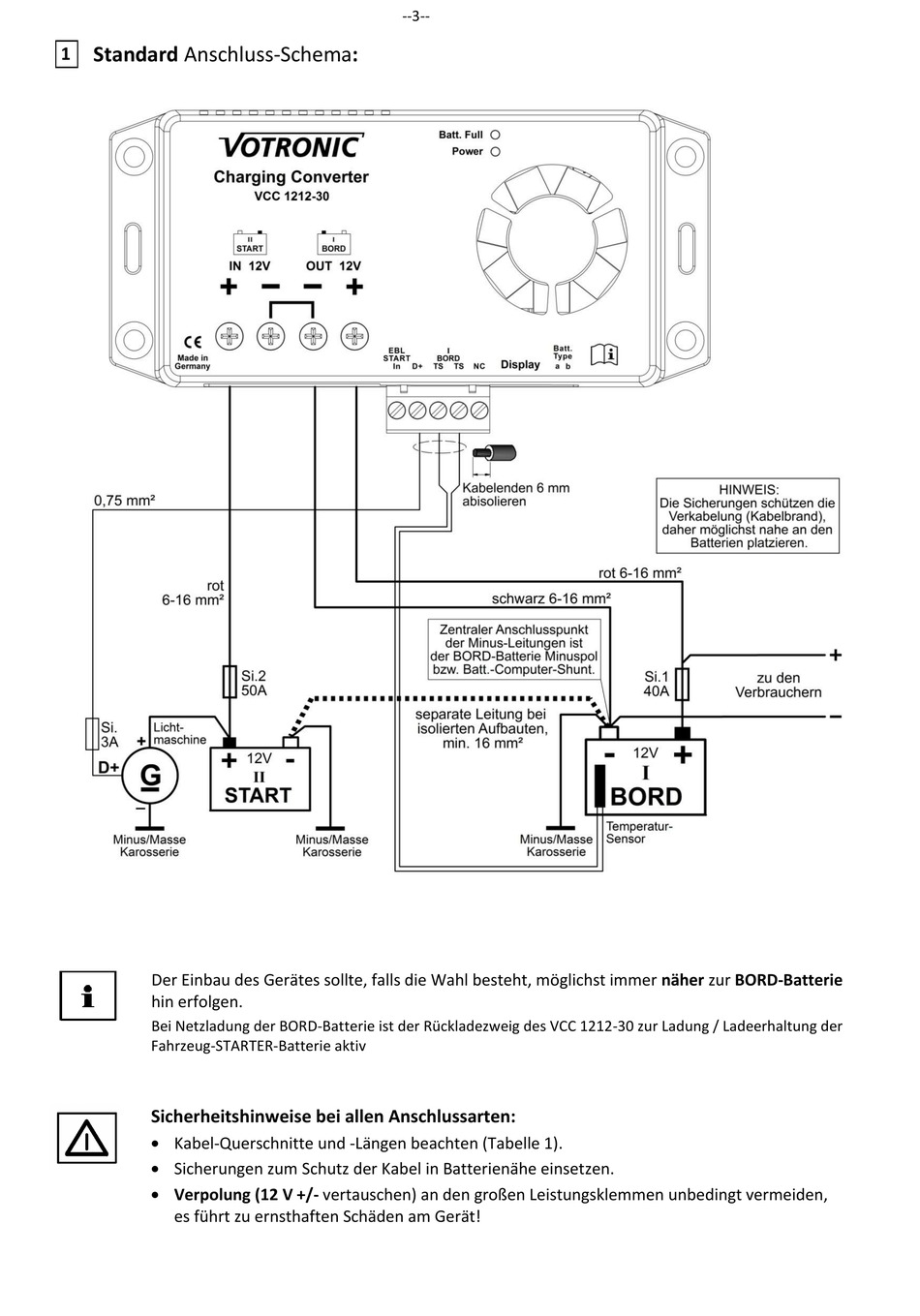

Standard Anschluss-Schema:
1
Der Einbau des Gerätes sollte, falls die Wahl besteht, möglichst immer näher zur BORD-Batterie
hin erfolgen.
Bei Netzladung der BORD-Batterie ist der Rückladezweig des VCC 1212-30 zur Ladung / Ladeerhaltung der
Fahrzeug-STARTER-Batterie aktiv
Sicherheitshinweise bei allen Anschlussarten:
 Kabel-Querschnitte und -Längen beachten (Tabelle 1).
 Sicherungen zum Schutz der Kabel in Batterienähe einsetzen.
 Verpolung (12 V +/- vertauschen) an den großen Leistungsklemmen unbedingt vermeiden,
es führt zu ernsthaften Schäden am Gerät!
