Montage- und Bedienungsanleitung
StandBy-Charger Pro
Gerät zur Nachladung und Ladeerhaltung von Batterien aus einer Batterie heraus.
Bitte lesen Sie diese Montage- und Bedienungsanleitung insbesondere der Sicherheitsrichtlinien vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Der VOTRONIC StandBy-Charger Pro dient zur automatischen Nachladung und Ladeerhaltung von beispielsweise der
Starter-Batterie in Fahrzeugen mit zwei Batteriekreisen. Ein möglicher Anschluss kann zwischen Versorgungs- bzw.
Aufbaubatterie und Starter-Batterie erfolgen.
Es ist ausschließlich der Betrieb mit zwei gleichen Batterie-Nennspannungen 12 V/12 V zulässig.
Ein gemischter Betrieb kann zu Beschädigungen an Gerät und/oder Batterien führen.
Geräte-Montage
Der StandBy-Charger Pro sollte möglichst nahe der zu ladenden Batterie eingebaut werden und vor Feuchtigkeit geschützt
sein. Der StandBy-Charger Pro kann an den unter Abbildung 2 dargestellten, außenliegenden Verschraubungspunkten des
Gehäuses fixiert werden (Angaben in mm).
Eingang 12...15 V max. 12 A, Ausgang 12,5...14,5 V max. 8 A

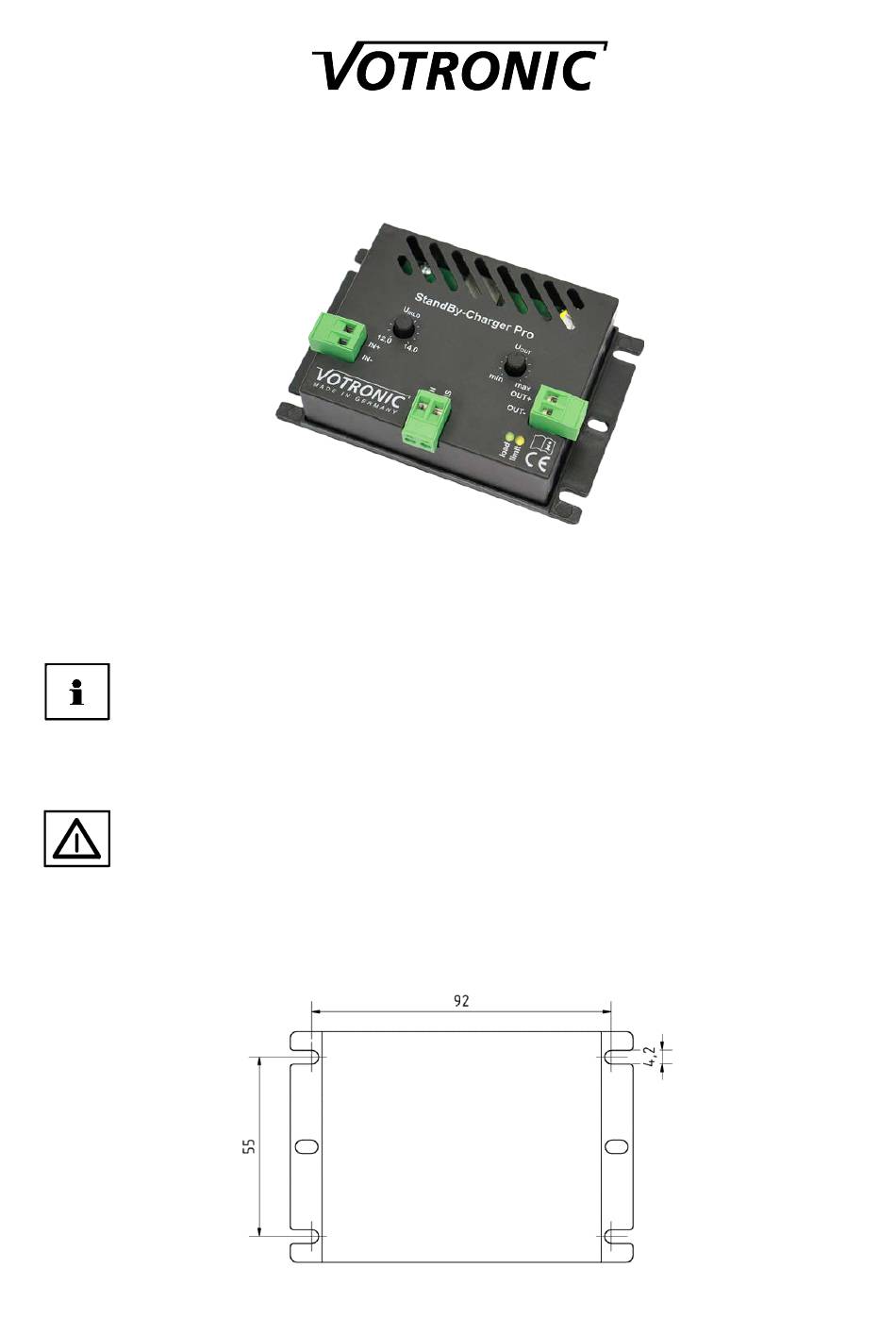

Abbildung 1: Frontansicht StandBy-Charger Pro
Abbildung 2: Abmessungen der Anschraubpunkte des Gehäuses
Nr. 3063
Werbung
Verwandte Anleitungen für Votronic StandBy-Charger Pro
Inhaltszusammenfassung für Votronic StandBy-Charger Pro
- Seite 1 Ein gemischter Betrieb kann zu Beschädigungen an Gerät und/oder Batterien führen. Geräte-Montage Der StandBy-Charger Pro sollte möglichst nahe der zu ladenden Batterie eingebaut werden und vor Feuchtigkeit geschützt sein. Der StandBy-Charger Pro kann an den unter Abbildung 2 dargestellten, außenliegenden Verschraubungspunkten des Gehäuses fixiert werden (Angaben in mm).
-
Seite 2: Anschluss
Kabelquerschnitt entsprechend gegen Überlastung (Kabelbrand) abgesichert sein, z.B. Sicherung 10 A. • Soll der StandBy-Charger Pro dauerhaft eingeschaltet sein, so kann eine Brücke von IN+ auf EN geschaltet werden. Alternativ kann ein schaltbares 12 V -Steuersignal auf die EN-Klemme zum Ein- und Ausschalten gegeben werden. - Seite 3 Spannungsmessgeräts an den Ausgangsklemmen eingestellt werden. Nachfolgend die Ausgangsbatterie an das Gerät anschließen. Ist der StandBy-Charger Pro über den EN-Anschluss eingeschaltet und wird nicht durch den DIS-Anschluss ausgeschaltet, startet die Ladung der Ausgangsbatterie bei Bedarf automatisch. Damit ist der StandBy-Charger Pro betriebsbereit.
- Seite 4 - 4 - 1. Eingangsseitige Batterie und Freigabesignal „EN“ anschließen und eingangsseitige Abschaltschwelle mit dem Potentiometer U einstellen INLO Hinweis: Für die Inbetriebnahme muss diese >= der Eingangsbatteriespannung sein 2. Ausgangsseitige Ladeschlussspannung mit dem Potentiometer U einstellen...
- Seite 5 Lädt aktiv mit eingestellter Ausgangsspannung Lädt aktiv mit eingestellter Ausgangsspannung und maximal möglichem Ladestrom EN-Signal ist nicht aktiv bzw. DIS-Signal ist aktiv Ist keine Batterie am Ausgang angeschlossen, leuchten beide LEDs unter Umständen dauerhaft, ohne, dass der StandBy-Charger Pro aktiv ist...
-
Seite 6: Technische Daten
- 6 - Technische Daten Eingang „IN“ Batterie-Nennspannung 12 V Eingangsspannungsbereich 12…15 V Einstellbereich der eingangsseitigen Abschaltschwelle 12…14 V Stromaufnahme im Standby <1 mA max. Stromaufnahme 12 A Klemmen-Kabelquerschnitte (feindrähtig ohne Aderendhülse) 1…4 mm Ausgang „OUT“ Batterie-Nennspannung 12 V Einstellbereich der Ausgangsspannung 12,5…14,5 V Ladestrom max. - Seite 7 - 7 - Notizen:...
- Seite 8 1 StandBy-Charger Pro 1 Montage- und Bedienungsanleitung Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright VOTRONIC 08/2023 Made in Germany by VOTRONIC Elektronik-Systeme GmbH, Johann-Friedrich-Diehm-Str. 2, 36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-10 E-Mail: info@votronic.de...
