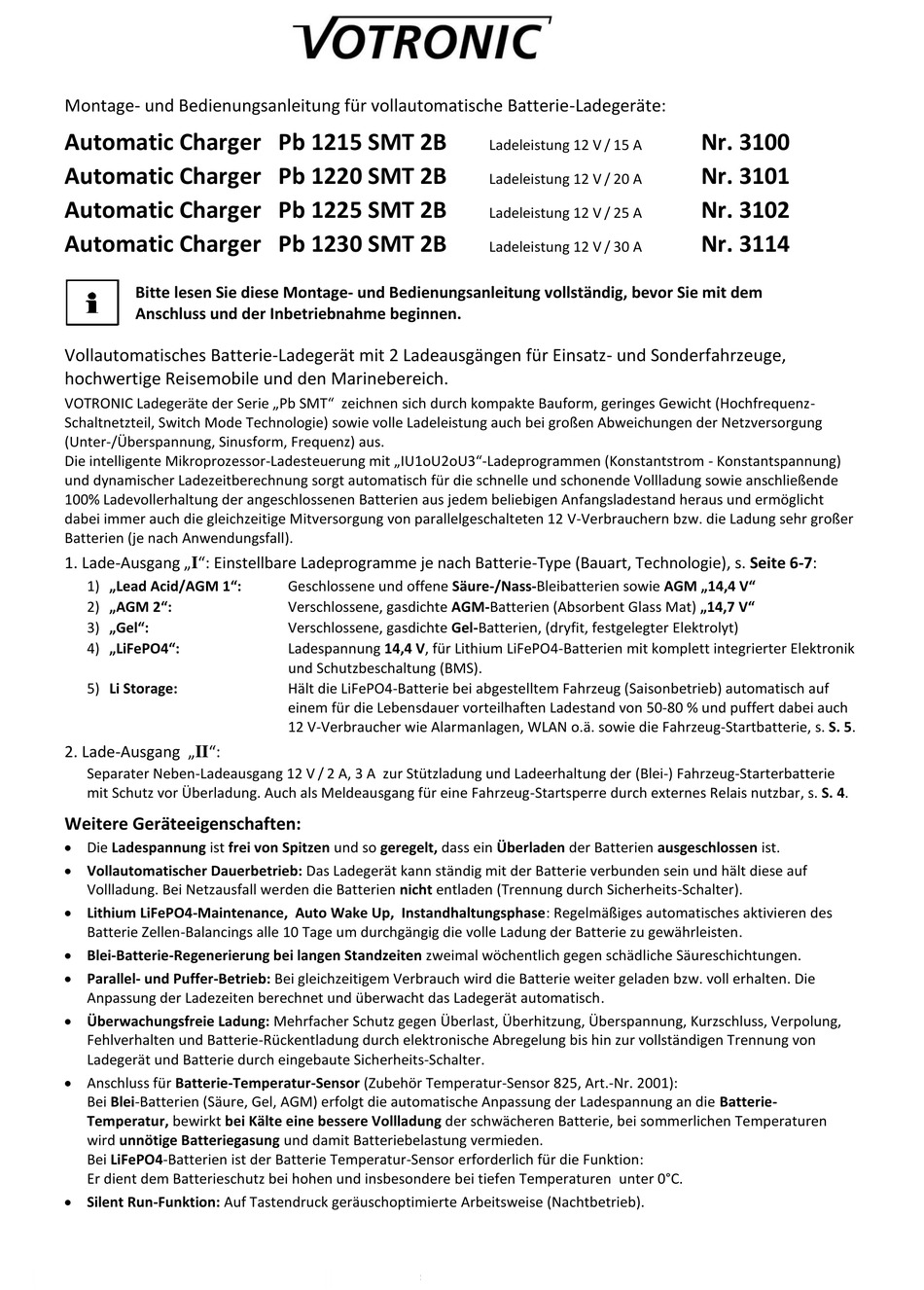

Montage- und Bedienungsanleitung für vollautomatische Batterie-Ladegeräte:
Automatic Charger Pb 1215 SMT 2B
Automatic Charger Pb 1220 SMT 2B
Automatic Charger Pb 1225 SMT 2B
Automatic Charger Pb 1230 SMT 2B
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig, bevor Sie mit dem
Anschluss und der Inbetriebnahme beginnen.
Vollautomatisches Batterie-Ladegerät mit 2 Ladeausgängen für Einsatz- und Sonderfahrzeuge,
hochwertige Reisemobile und den Marinebereich.
VOTRONIC Ladegeräte der Serie „Pb SMT" zeichnen sich durch kompakte Bauform, geringes Gewicht (Hochfrequenz-
Schaltnetzteil, Switch Mode Technologie) sowie volle Ladeleistung auch bei großen Abweichungen der Netzversorgung
(Unter-/Überspannung, Sinusform, Frequenz) aus.
Die intelligente Mikroprozessor-Ladesteuerung mit „IU1oU2oU3"-Ladeprogrammen (Konstantstrom - Konstantspannung)
und dynamischer Ladezeitberechnung sorgt automatisch für die schnelle und schonende Vollladung sowie anschließende
100% Ladevollerhaltung der angeschlossenen Batterien aus jedem beliebigen Anfangsladestand heraus und ermöglicht
dabei immer auch die gleichzeitige Mitversorgung von parallelgeschalteten 12 V-Verbrauchern bzw. die Ladung sehr großer
Batterien (je nach Anwendungsfall).
1. Lade-Ausgang „I": Einstellbare Ladeprogramme je nach Batterie-Type (Bauart, Technologie), s. Seite 6-7:
1) „Lead Acid/AGM 1":
2) „AGM 2":
3) „Gel":
4) „LiFePO4":
5) Li Storage:
2. Lade-Ausgang „II":
Separater Neben-Ladeausgang 12 V / 2 A, 3 A zur Stützladung und Ladeerhaltung der (Blei-) Fahrzeug-Starterbatterie
mit Schutz vor Überladung. Auch als Meldeausgang für eine Fahrzeug-Startsperre durch externes Relais nutzbar, s. S. 4.
Weitere Geräteeigenschaften:
 Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
 Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf
Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).
 Lithium LiFePO4-Maintenance, Auto Wake Up, Instandhaltungsphase: Regelmäßiges automatisches aktivieren des
Batterie Zellen-Balancings alle 10 Tage um durchgängig die volle Ladung der Batterie zu gewährleisten.
 Blei-Batterie-Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.
 Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die
Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
 Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Verpolung,
Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von
Ladegerät und Batterie durch eingebaute Sicherheits-Schalter.
 Anschluss für Batterie-Temperatur-Sensor (Zubehör Temperatur-Sensor 825, Art.-Nr. 2001):
Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-
Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen
wird unnötige Batteriegasung und damit Batteriebelastung vermieden.
Bei LiFePO4-Batterien ist der Batterie Temperatur-Sensor erforderlich für die Funktion:
Er dient dem Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen unter 0°C.
 Silent Run-Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtbetrieb).
Geschlossene und offene Säure-/Nass-Bleibatterien sowie AGM „14,4 V"
Verschlossene, gasdichte AGM-Batterien (Absorbent Glass Mat) „14,7 V"
Verschlossene, gasdichte Gel-Batterien, (dryfit, festgelegter Elektrolyt)
Ladespannung 14,4 V, für Lithium LiFePO4-Batterien mit komplett integrierter Elektronik
und Schutzbeschaltung (BMS).
Hält die LiFePO4-Batterie bei abgestelltem Fahrzeug (Saisonbetrieb) automatisch auf
einem für die Lebensdauer vorteilhaften Ladestand von 50-80 % und puffert dabei auch
12 V-Verbraucher wie Alarmanlagen, WLAN o.ä. sowie die Fahrzeug-Startbatterie, s. S. 5.
Ladeleistung 12 V / 15 A
Ladeleistung 12 V / 20 A
Ladeleistung 12 V / 25 A
Ladeleistung 12 V / 30 A
Nr. 3100
Nr. 3101
Nr. 3102
Nr. 3114
