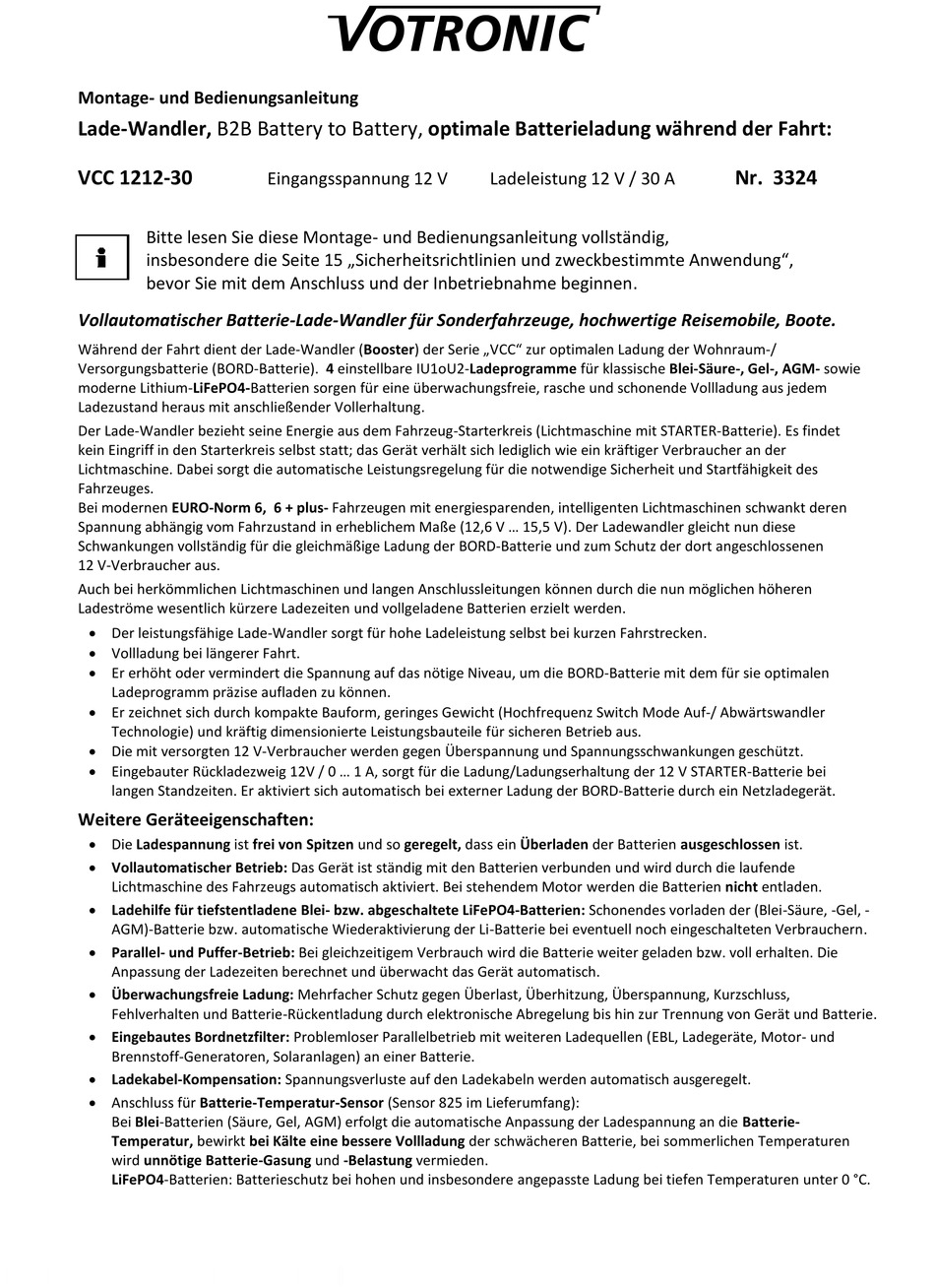

Votronic 3324 Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung
Lade-Wandler, B2B Battery to Battery, optimale Batterieladung während der Fahrt:

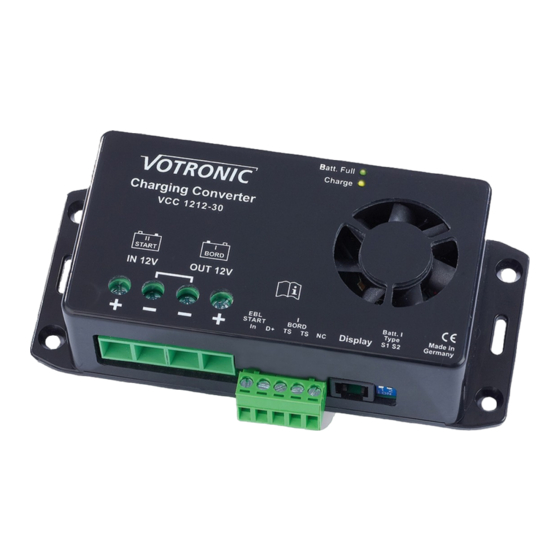

VCC 1212-30
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig,
insbesondere die Seite 15 „Sicherheitsrichtlinien und zweckbestimmte Anwendung",
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Vollautomatischer Batterie-Lade-Wandler für Sonderfahrzeuge, hochwertige Reisemobile, Boote.
Während der Fahrt dient der Lade-Wandler (Booster) der Serie „VCC" zur optimalen Ladung der Wohnraum-/
Versorgungsbatterie (BORD-Batterie). 4 einstellbare IU1oU2-Ladeprogramme für klassische Blei-Säure-, Gel-, AGM- sowie
moderne Lithium-LiFePO4-Batterien sorgen für eine überwachungsfreie, rasche und schonende Vollladung aus jedem
Ladezustand heraus mit anschließender Vollerhaltung.
Der Lade-Wandler bezieht seine Energie aus dem Fahrzeug-Starterkreis (Lichtmaschine mit STARTER-Batterie). Es findet
kein Eingriff in den Starterkreis selbst statt; das Gerät verhält sich lediglich wie ein kräftiger Verbraucher an der
Lichtmaschine. Dabei sorgt die automatische Leistungsregelung für die notwendige Sicherheit und Startfähigkeit des
Fahrzeuges.
Bei modernen EURO-Norm 6, 6 + plus- Fahrzeugen mit energiesparenden, intelligenten Lichtmaschinen schwankt deren
Spannung abhängig vom Fahrzustand in erheblichem Maße (12,6 V ... 15,5 V). Der Ladewandler gleicht nun diese
Schwankungen vollständig für die gleichmäßige Ladung der BORD-Batterie und zum Schutz der dort angeschlossenen
12 V-Verbraucher aus.
Auch bei herkömmlichen Lichtmaschinen und langen Anschlussleitungen können durch die nun möglichen höheren
Ladeströme wesentlich kürzere Ladezeiten und vollgeladene Batterien erzielt werden.
 Der leistungsfähige Lade-Wandler sorgt für hohe Ladeleistung selbst bei kurzen Fahrstrecken.
 Vollladung bei längerer Fahrt.
 Er erhöht oder vermindert die Spannung auf das nötige Niveau, um die BORD-Batterie mit dem für sie optimalen
Ladeprogramm präzise aufladen zu können.
 Er zeichnet sich durch kompakte Bauform, geringes Gewicht (Hochfrequenz Switch Mode Auf-/ Abwärtswandler
Technologie) und kräftig dimensionierte Leistungsbauteile für sicheren Betrieb aus.
 Die mit versorgten 12 V-Verbraucher werden gegen Überspannung und Spannungsschwankungen geschützt.
 Eingebauter Rückladezweig 12V / 0 ... 1 A, sorgt für die Ladung/Ladungserhaltung der 12 V STARTER-Batterie bei
langen Standzeiten. Er aktiviert sich automatisch bei externer Ladung der BORD-Batterie durch ein Netzladegerät.
Weitere Geräteeigenschaften:
 Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
 Vollautomatischer Betrieb: Das Gerät ist ständig mit den Batterien verbunden und wird durch die laufende
Lichtmaschine des Fahrzeugs automatisch aktiviert. Bei stehendem Motor werden die Batterien nicht entladen.
 Ladehilfe für tiefstentladene Blei- bzw. abgeschaltete LiFePO4-Batterien: Schonendes vorladen der (Blei-Säure, -Gel, -
AGM)-Batterie bzw. automatische Wiederaktivierung der Li-Batterie bei eventuell noch eingeschalteten Verbrauchern.
 Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die
Anpassung der Ladezeiten berechnet und überwacht das Gerät automatisch.
 Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss,
Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur Trennung von Gerät und Batterie.
 Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit weiteren Ladequellen (EBL, Ladegeräte, Motor- und
Brennstoff-Generatoren, Solaranlagen) an einer Batterie.
 Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
 Anschluss für Batterie-Temperatur-Sensor (Sensor 825 im Lieferumfang):
Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-
Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen
wird unnötige Batterie-Gasung und -Belastung vermieden.
LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere angepasste Ladung bei tiefen Temperaturen unter 0 °C.
Eingangsspannung 12 V Ladeleistung 12 V / 30 A
Nr. 3324
