3.4.5
Anzeige

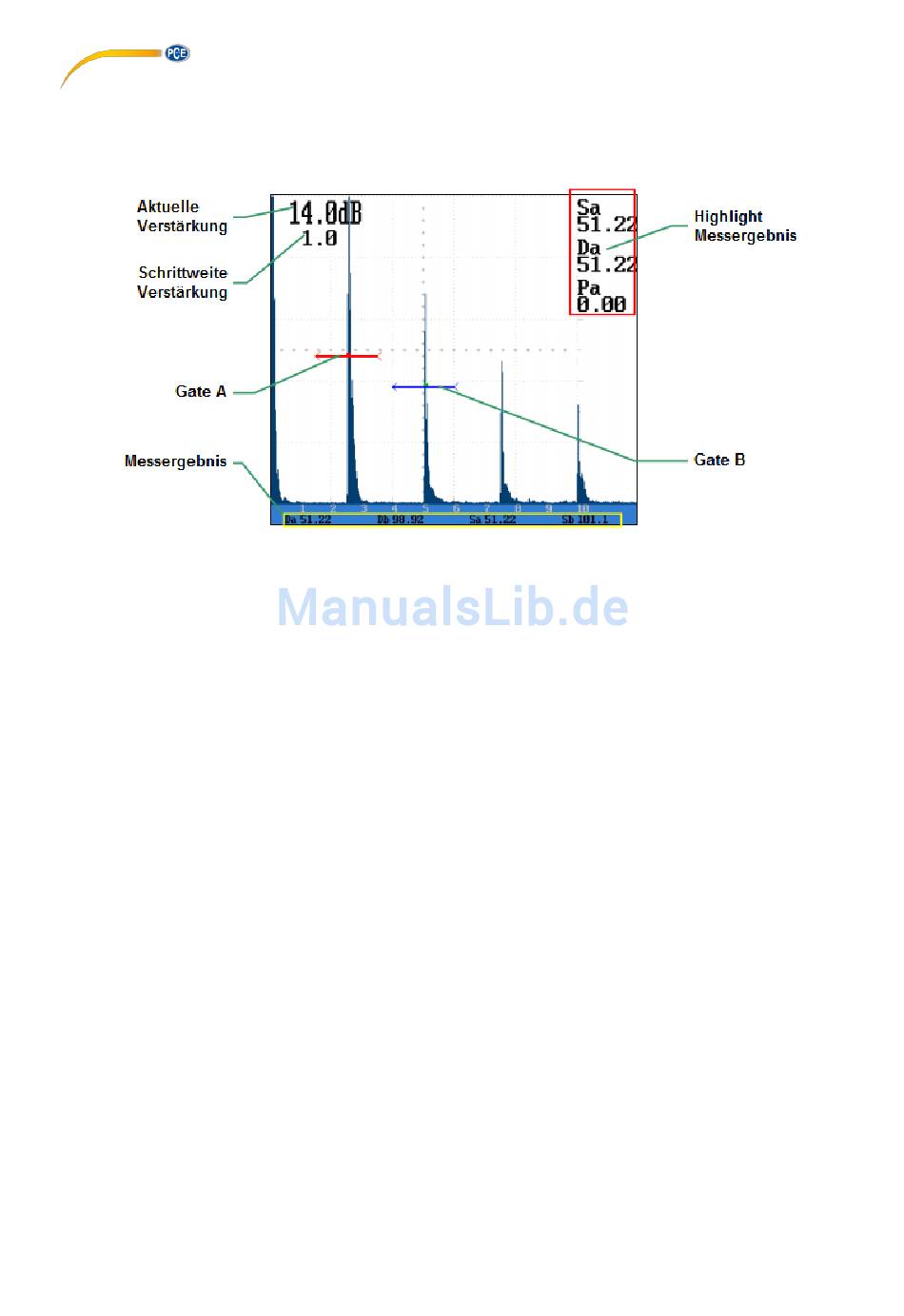

Die nachfolgende Abbildung zeigt das LCD des Prüfgeräts bei einer Messung mit einer
Beschreibung der Elemente:
4
Inbetriebnahme
4.1
Netzbetrieb
Das Prüfgerät kann mit Hilfe des beiliegenden Netzgeräts im Netzbetrieb verwendet werden.
Zusätzlich kann der Akku während des Betriebs aufgeladen werden.
Hinweis: Falls das Prüfgerät im Netzbetrieb ohne eingesetzten Akku betrieben wird, darf
die Netzversorgung nicht getrennt werden, da dies sonst zum Verlust von Einstellungen
und Messungen führen kann. Um das Prüfgerät ordnungsgemäß auszuschalten, muss
die [Power] Taste 2 Sek. lang gedrückt werden.
4.2
Akkubetrieb
Um den Akkubetrieb des Prüfgeräts zu ermöglichen, muss dieser vor Inbetriebnahme
eingesetzt werden. Nach Lösen der beiden Befestigungsschrauben der Batterieabdeckung
kann diese abgenommen und der Akku eingesetzt werden. Danach kann die Abdeckung wieder
mit den beiden Schrauben befestigt werden. Der Ladezustand des Akkus wird in der unteren
rechten Ecke des Displays dargestellt. Die Ladezustandsanzeige hat 5 Segmente.
Hinweis: Sobald der Ladezustand nur noch 2 Segmente anzeigt und die Farbe von grün
auf gelb wechselt, sollte die Prüfung so bald wie möglich unterbrochen und der Akku
geladen werden.
Der Akku benötigt ca. 5 Stunden, um vollständig geladen zu werden.
Abb. 4 Darstellung einer Messung
