Bedienungsanleitung

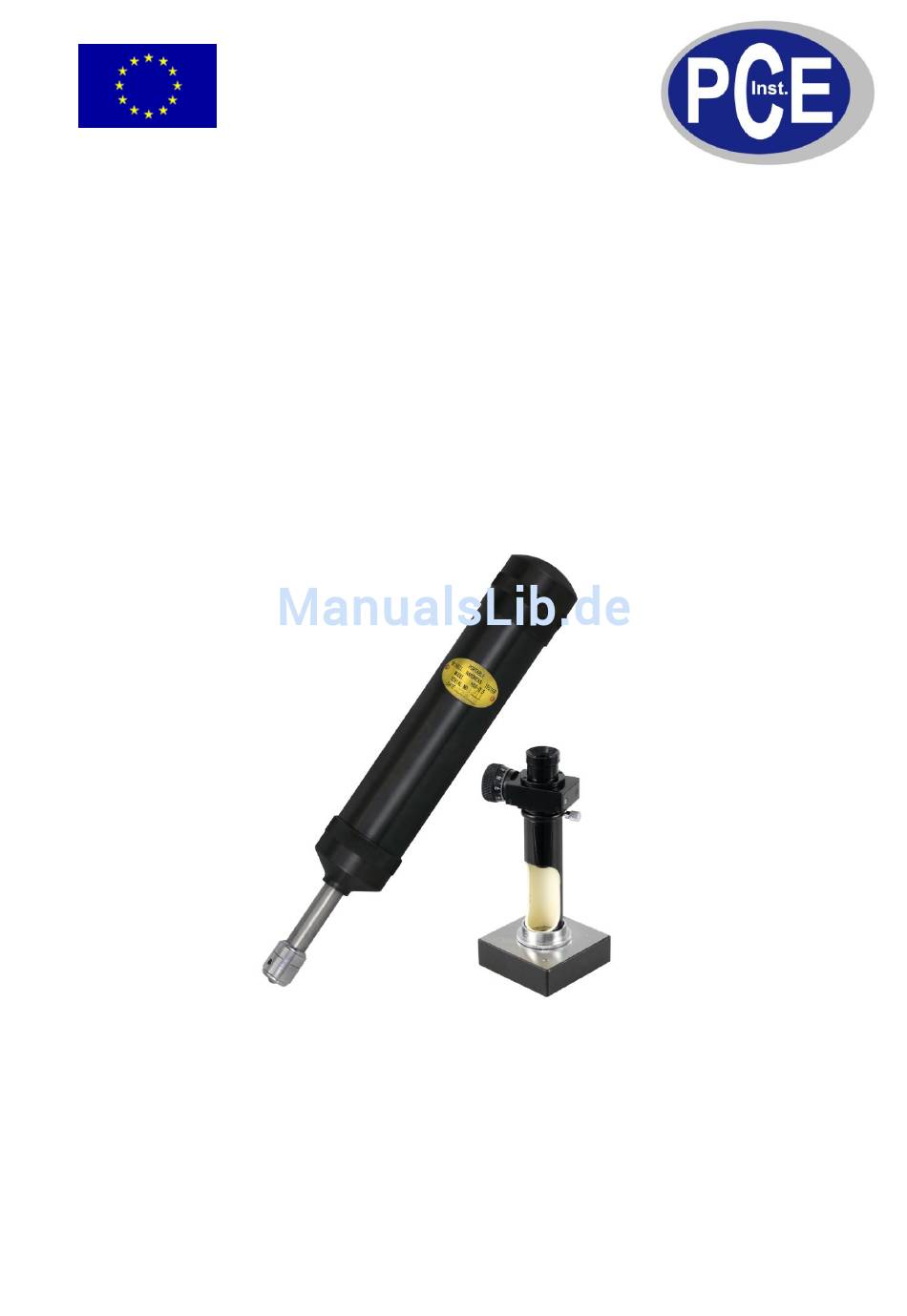

Brinell-Härteprüfgerät PCE-HBX 05
Version 1.1
11.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-HBX 05
Inhaltszusammenfassung für PCE Instruments PCE-HBX 05
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Brinell-Härteprüfgerät PCE-HBX 05 Version 1.1 11.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................2 Anwendung ....................... 2 Gerätebeschreibung ....................3 Bedienung und Wartung .................... 4 Sonstiges ........................6 Einleitung Bei diesem Gerät handelt es sich um ein portables Messgerät um die Härte in Brinell zu messen. Das Gerät arbeitet nach dem dynamischen Messprinzip. Die Vorteile dieses Systems sind: kompakte Abmessungen geringes Gewicht einfach in der Handhabung... -
Seite 3: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Stahlgehäuse, beinhaltet die Mechanik. Vorder Verschluss mit der Stahlkugel (und Kontermutter), führt den Schlagbolzen und verhindert, dass die Stahlkugel während des Prüfvorganges verrutscht und die Energie optimal überträgt. Schlagbolzen, überträgt die Schallenergie. Schlaghammer, überträgt in Verbindung mit der Feder die Schlagenergie. Feder, erzeugt die Schlagenergie. -
Seite 4: Bedienung Und Wartung
BETRIEBSANLEITUNG www.warensortiment.de Bedienung und Wartung Arbeitsweise: Entfernen Sie eventuell vorhandene Verschmutzungen an der Stahlkugel, an der Kontermutter und an dem Gehäuse. Ziehen Sie dann die Stahlkugel auf den Schlagbolzen. Die Oberfläche der Teststelle / der Probe / des Prüflings sollte eben und glatt sein. Entfernen Sie Oxidschichten (Rost) und andere Beschichtungen von der Oberfläche. - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Tabelle 2 Umrechnung der Einschlagsdurchmesser und der Brinell-Härte [HB] Durchmesser Brinell-Härte Durchmesser Brinell-Härte Durchmesser Brinell-Härte [HB] [HB] [HB] [mm] [mm] [mm] 2,66 3,08 3,50 2,68 3,10 3,52 2,70 3,12 3,54 2,72 3,14 3,56 2,74 3,16 3,58 2,76 3,18 3,60 2,78 3,20...
-
Seite 6: Sonstiges
BETRIEBSANLEITUNG www.warensortiment.de Tabelle 3 σ Umwandlung von Zugfestigkeit ( ) und Brinell-Härte σ σ σ ≈ 0,33 HB ≈ 0,33 HB ≈ 0,33 HB Sonstiges Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm...
