6.2.2
Einstellung DAC
Die Tiefenausgleichskurve kann mit Hilfe von Abstands/Amplituden-Kalibrierkörpern, die
bekannte Reflektoren in verschiedenen Abständen haben, erstellt werden.
Beispiel Kalibrierung mit Kalibrierkörper in Abb. 13:

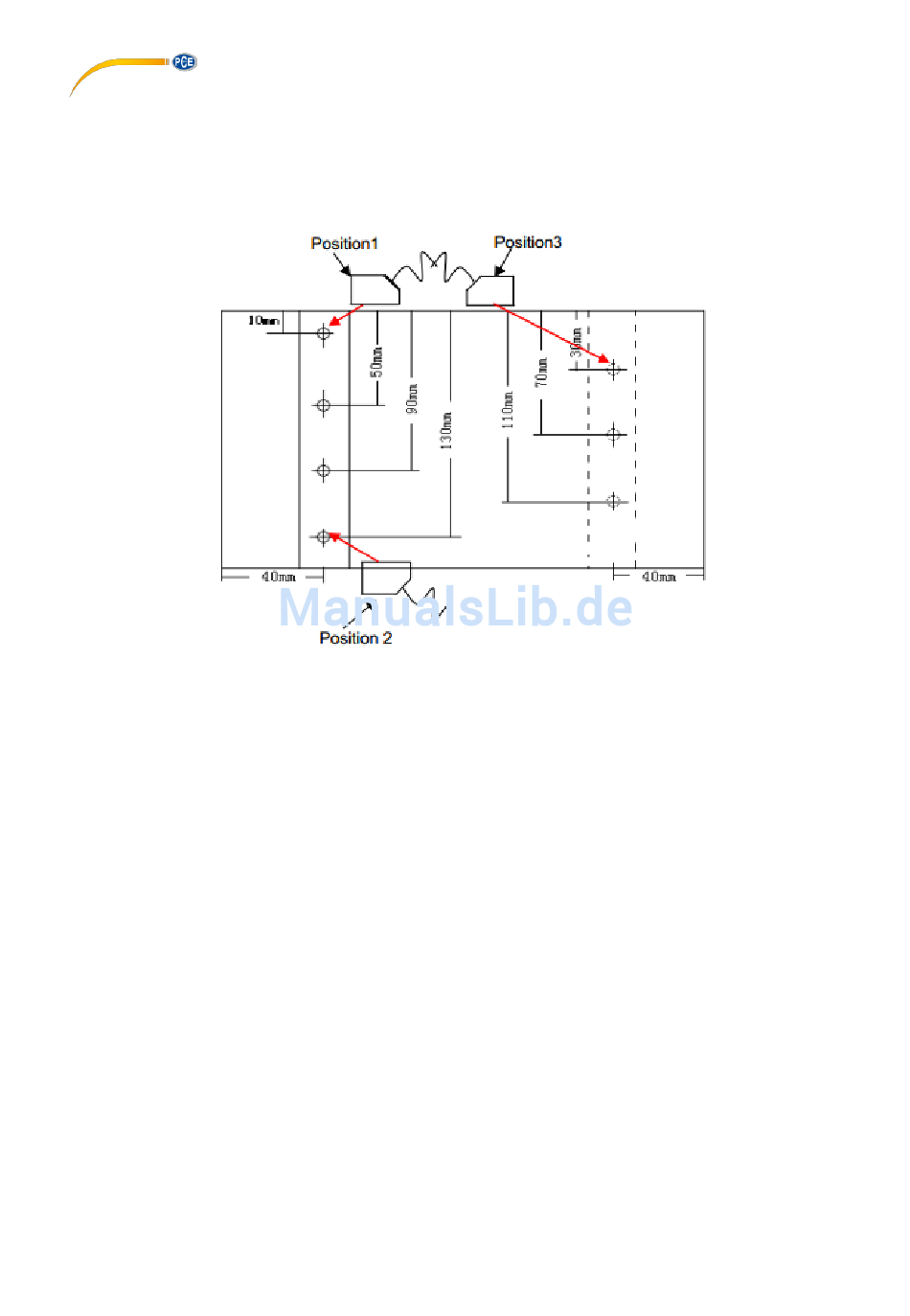

Abb. 13 Positionierung des Prüfkopfes für die Tiefenausgleichskurve
DAC → DAC Modus: Aufzeichnung auswählen.
1.
2.
Prüfkopf mit Koppelgel auf den Kalibrierkörper in Position 1 aufsetzen (s. Abb. 13).
3.
Prüfkopf auf dem Kalibrierkörper bewegen, bis die Echoamplitude des Reflektors in
10 mm Tiefe die maximale Höhe erreicht. Dazu können die Funktionen Spitzenwert /
Hüllkurve verwendet werden.
4.
Höhe der Amplitude anhand der Verstärkung auf 80 % der Anzeigehöhe einstellen.
5.
Gate A auf das Echo ausrichten und das Untermenü ECHO mit der Taste [◄]
auswählen (s. Abb. 14).
6.
Die erste Stützstelle mit der Taste [+] bestätigen. Der Wert in dem Feld ECHO
verändert sich von „0" auf „1".
Die Schritte 3. – 6. für weitere Reflektoren in größeren Abständen wiederholen, bis
7.
die gewünschte Tiefe erreicht ist. Der Wert für Echo verändert sich entsprechend mit
der Anzahl der Prüfpunkte.
Hinweis: Für die Erstellung der Tiefenausgleichskurve können die Reflektoren in
beliebiger Reihenfolge vermessen werden und es nicht zwingend notwendig, die
Abstandsreihenfolge beizubehalten. Die Reflektoren werden automatisch sortiert, sodass
z. B. zuerst die Reflektoren in 30 mm, 70 mm und 110 mm Tiefe und danach die restlichen
Reflektoren aufgenommen werden können.
© PCE Instruments
29
