3.4.3
Untermenü
Die Einträge des Untermenüs hängen von dem jeweils aktivierten Hauptmenü ab. Eine Funktion
im Untermenü kann mit der entsprechenden Taste [◄] ausgewählt werden und die aktivierte
Funktion wird durch eine gelbe Schriftart mit dunkelblauem Hintergrund signalisiert.
3.4.4
Anschlüsse
Beschreibung der Anschlüsse:
1.
2 x Lemo-01 Buchsen: Anschluss der Prüfköpfe
(T) steht für Transmitter (Sender)
(R) steht für Receiver (Empfänger)
2.
1 x Ethernet Buchse: Fernzugriff und Datenübertragung
3.
1 x USB-B Buchse: Verbindung mit PC
4.
2 x USB-A Buchsen: Verbindung mit PC
5.
1 x LEMO DC Buchse: Netzbetrieb und Aufladen des Akkus
6.
4 x Bügel: Befestigung des Prüfgeräts
7.
Batterieabdeckung befestigt mit zwei Schrauben
8.
Ständer zum Aufstellen des Prüfgeräts

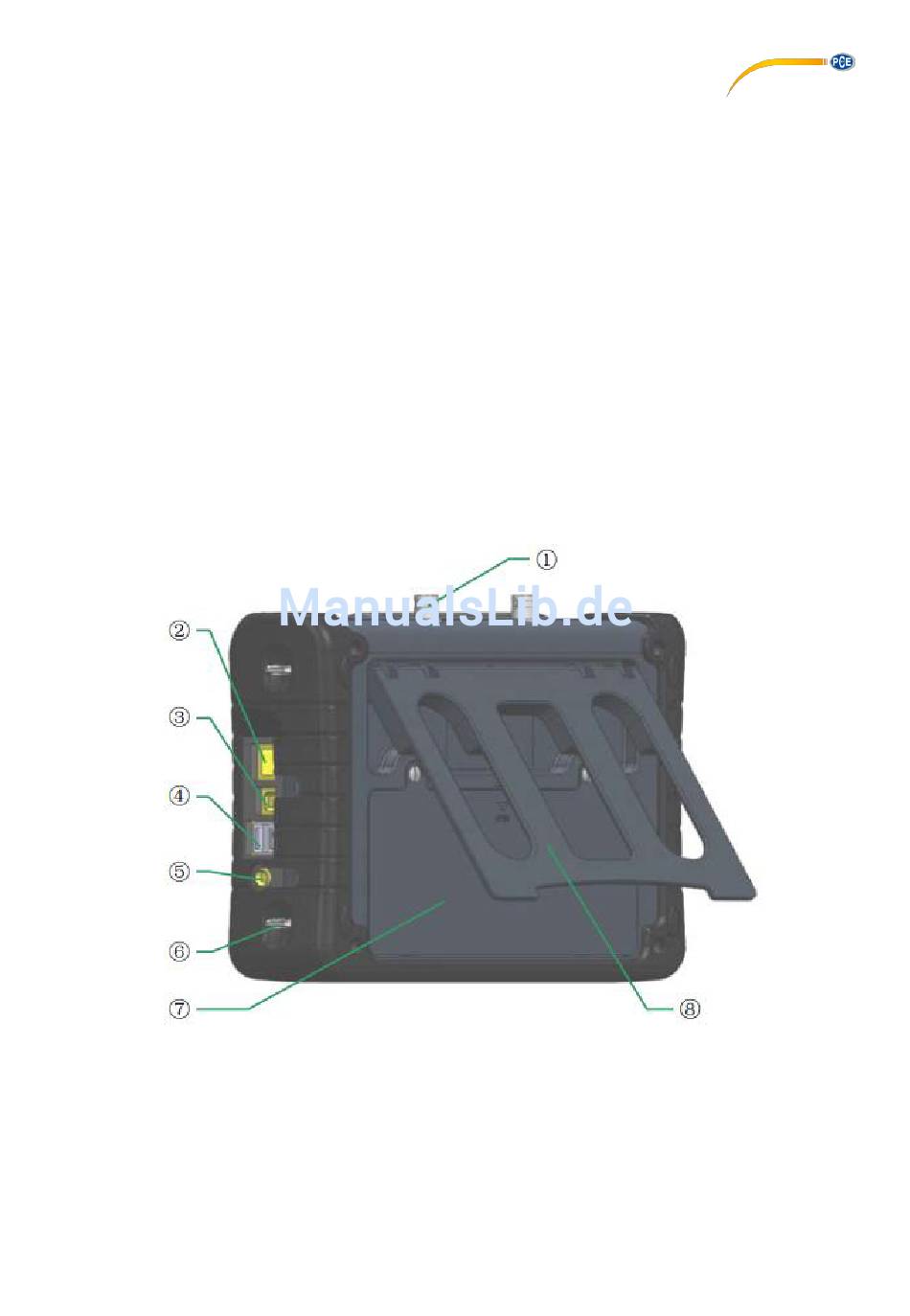

Abb. 3 Schnittstellen
