6.1.2
Auto-Kalibrierung der Verzögerung des Winkelprüfkopfs
Die Verzögerung von Ultraschallwellen in Winkelprüfköpfen kann mit Hilfe von Standard
Kalibrierkörpern bestimmt werden.
Beispiel mit Standard Kalibrierkörper K1:

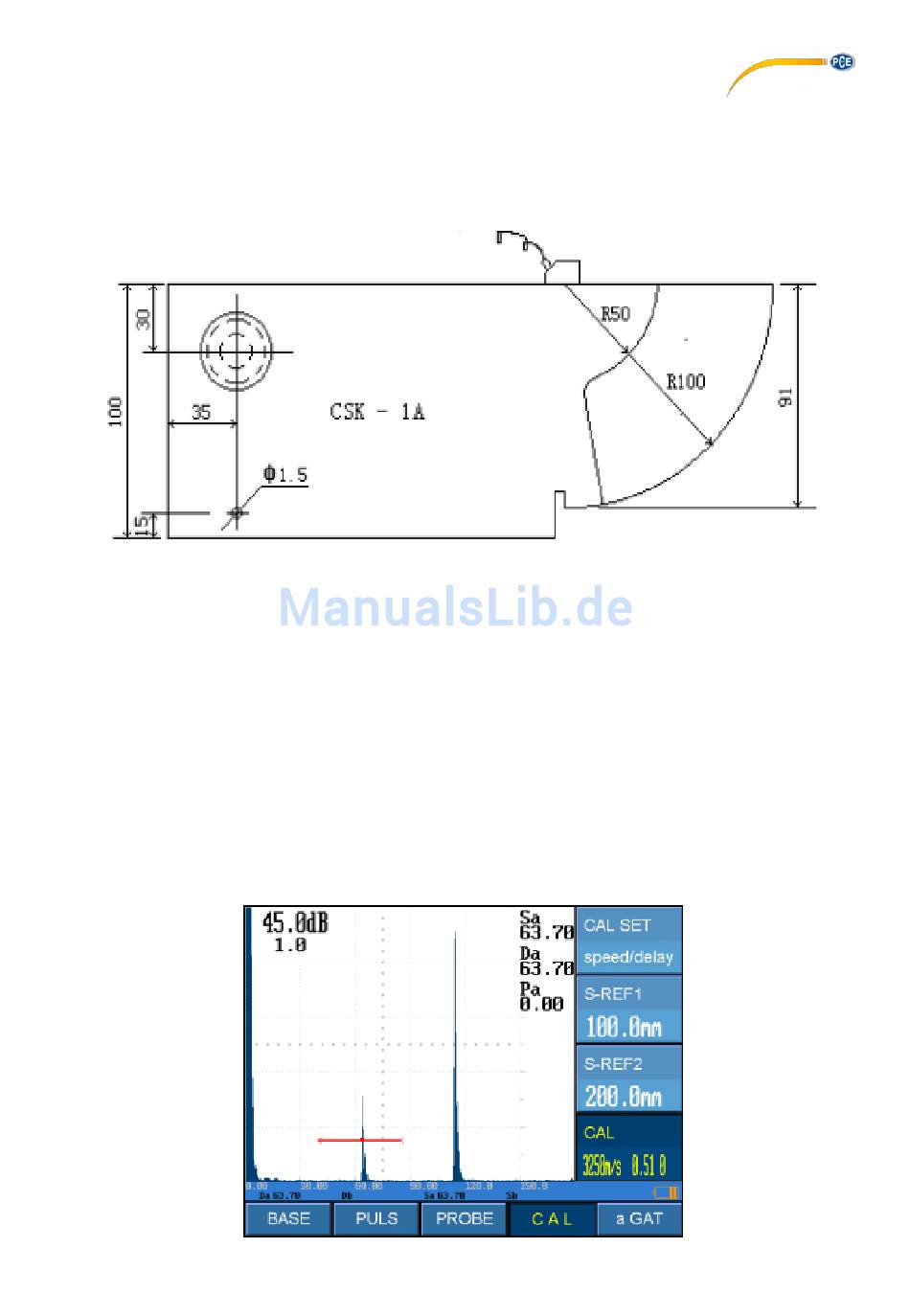

Abb. 8 Kalibrierung der Verzögerung von Winkelprüfköpfen
1.
Prüfkopf mit Koppelgel auf Kalibrierkörper aufsetzen (s. Abb. 8).
Haupt → Messbereich >100,0 mm einstellen.
2.
Haupt → Geschwindigkeit auf angegebene Schallgeschwindigkeit (transversal) des
3.
Kalibrierkörpers einstellen. Dazu können die Funktionen Spitzenwert / Hüllkurve
verwendet werden.
4.
Geeignete Verstärkung auswählen.
5.
Prüfkopf auf dem Kalibrierkörper bewegen, bis die Amplituden der R50 und R100
Echos die maximale Höhe erreichen.
Kalibrierung → Kalibrier Einstellung Geschwindigkeit / Verzögerung auswählen.
6.
S-Ref 1: 50,0 mm einstellen.
S-Ref 2: 100,0 mm einstellen.
7.
Gate A auf das R50 Echo ausrichten und das Untermenü Kalibrierung mit der Taste
[◄] auswählen (s. Abb. 9).
