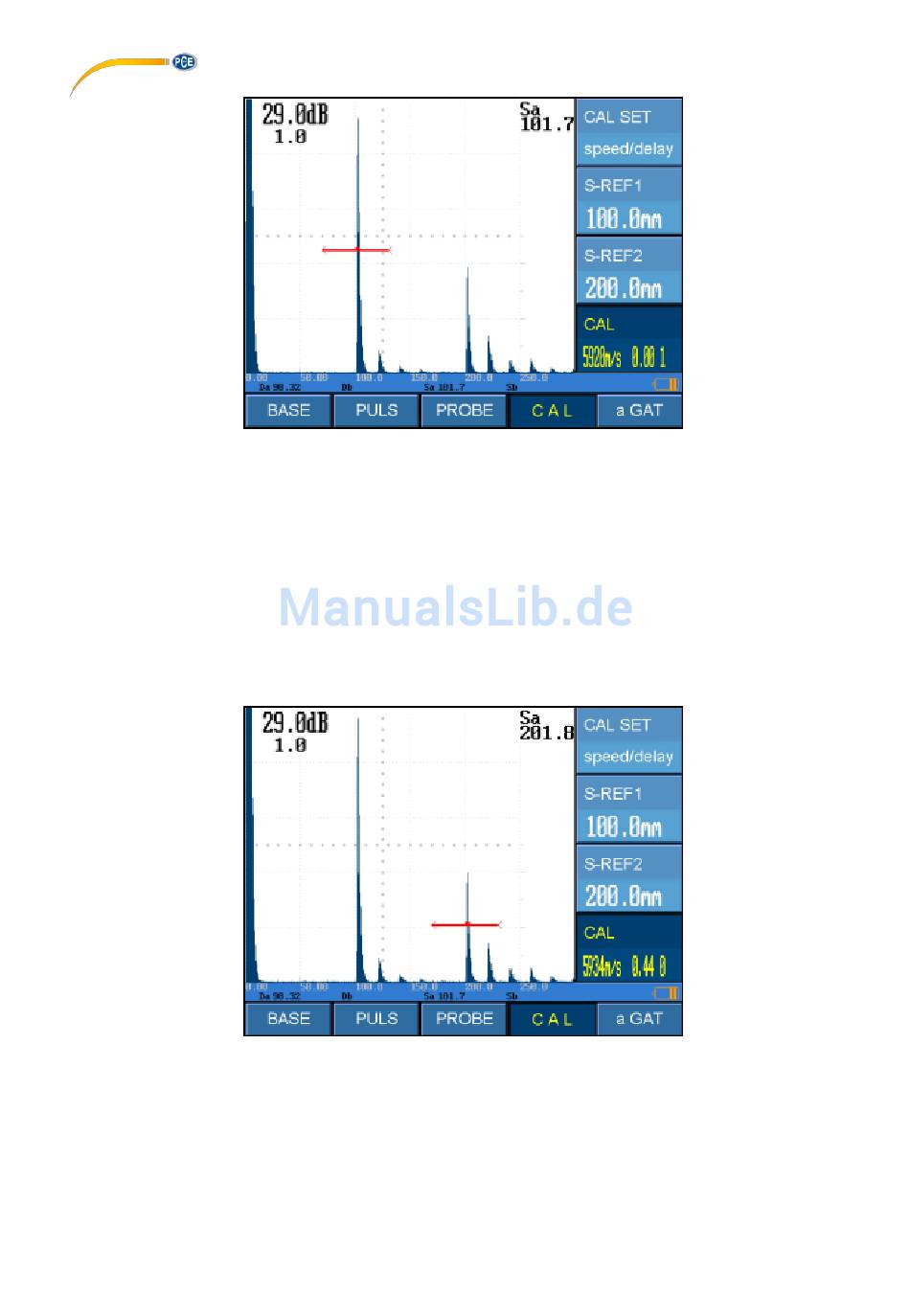

Abb. 6 Ausrichtung von Gate A auf das erste Rückwandecho
7.
Die Ausrichtung von Gate A mit der Taste [+] bestätigen. In dem Feld Kalibrierung
wird dies durch die Veränderung der Zahl „0" in die Zahl „1" signalisiert.
8.
Gate A auf das zweite Rückwandecho ausrichten und das Untermenü Kalibrierung
mit der Taste [◄] auswählen (s. Abb. 7).
9.
Die Ausrichtung von Gate A mit der Taste [+] bestätigen.
10. Die erfolgreiche Kalibrierung wird mit dem Hinweis: Kalibrierung durchgeführt
signalisiert und die Zahl in dem Feld Kalibrierung verändert sich von „1" wieder zu
„0". Der Wert der Prüfkopfverzögerung wird in den Untermenüs Kalibrierung →
Kalibrierung und Sonden → Sondenverzögerung dargestellt.
Abb. 7 Ausrichtung von Gate A auf das zweite Rückwandecho
© PCE Instruments
25
