OSZILLOSKOPMODUS HAUPTSCHNITTSTELLENBEFEHL

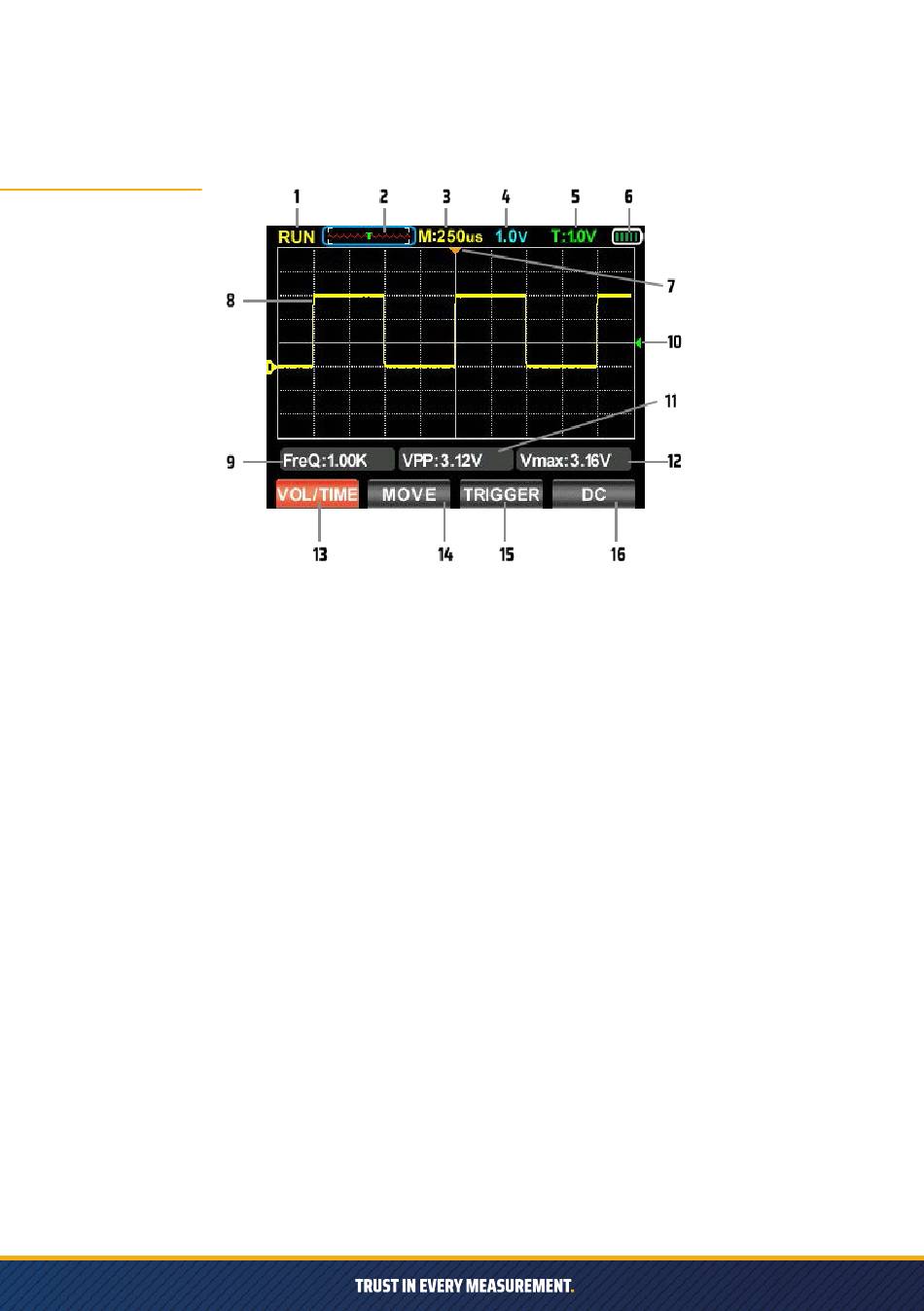

LCD-ANZEIGE
1
Laufende Statusanzeige
2
Zeitbasis
3
Zeitbasisskala
4
Spannungsskala
5
Triggerpegel
6
Batteriestatus
7
Horizontaler Cursor
8
Wellenform
9
FreQ
10
Vertikaler Cursor
11
VPP
12
Vmax
13
Menü Spannungszeit
14
Bewegung der
Wellenform
15
Auslöser-Cursor
16
Kopplungsmodus
RUN: Status der automatischen Wellenformerfassung
WAIT: Normaler Triggermodus, blinkend Warten auf Triggersignal
T˙D: Erfasste Triggerwellenformdaten
STOP: Sperrt die aktuelle Wellenform und stoppt die Erfassung
Zeigt die aktuelle Position der Zeitbasis innerhalb der Speichertiefe an
Anzeige des aktuell eingestellten Wertes der horizontalen Zeitbasisskala
Anzeige des aktuell eingestellten Wertes der vertikalen Spannungsskala
Anzeige des aktuell eingestellten Triggerspannungswertes
Anzeige des aktuellen Batteriestatus und der Ladeanzeige
Anzeige der horizontalen Zeitbasisposition des aktuellen Triggers
Der große Bildschirm zeigt den Status der gesammelten Wellenform an
Anzeige des Frequenzwertes des erfassten Signals
Anzeige der aktuell ausgelösten vertikalen Spannungsposition
Anzeige des Spitze-Spitze-Spannungswerts des erfassten Signals
Anzeige des maximalen Spannungswertes des erfassten Signals
In diesem Menü wird die Einstellung der Spannungszeitbasis abgeschlossen.
Spannungseinstellungsmethode: Drücken Sie die Aufwärtstaste, um die
Spannung zu erhöhen Amplitude zu erhöhen, und drücken Sie die Abwärts-
Taste, um die Spannungsamplitude zu verringern
Einstellbarer Bereich: 20mV/div - 10V/div
Methode zur Einstellung der Zeitbasis: Drücken Sie die linke Taste des
Bedienfelds, um die Zeitbasis zu Zeitbasis zu vergrößern, drücken Sie die
rechte Taste, um die Zeitbasis zu verkleinern; einstellbarer Bereich:
50ns/Teilung - 20s/Teilung
Drücken Sie die Aufwärts- und die Abwärtstaste, um die Positionen der
Wellenform nach oben und unten zu verändern und drücken Sie die linke
Taste und die rechte Taste, um die linke und rechten Position der Wellenform
einzustellen.
Drücken Sie die obere und untere Taste, um die Position des Triggercursors
Cursors einzustellen.
Drücken Sie F4, um den AC-DC-Kopplungsmodus umzuschalten.
