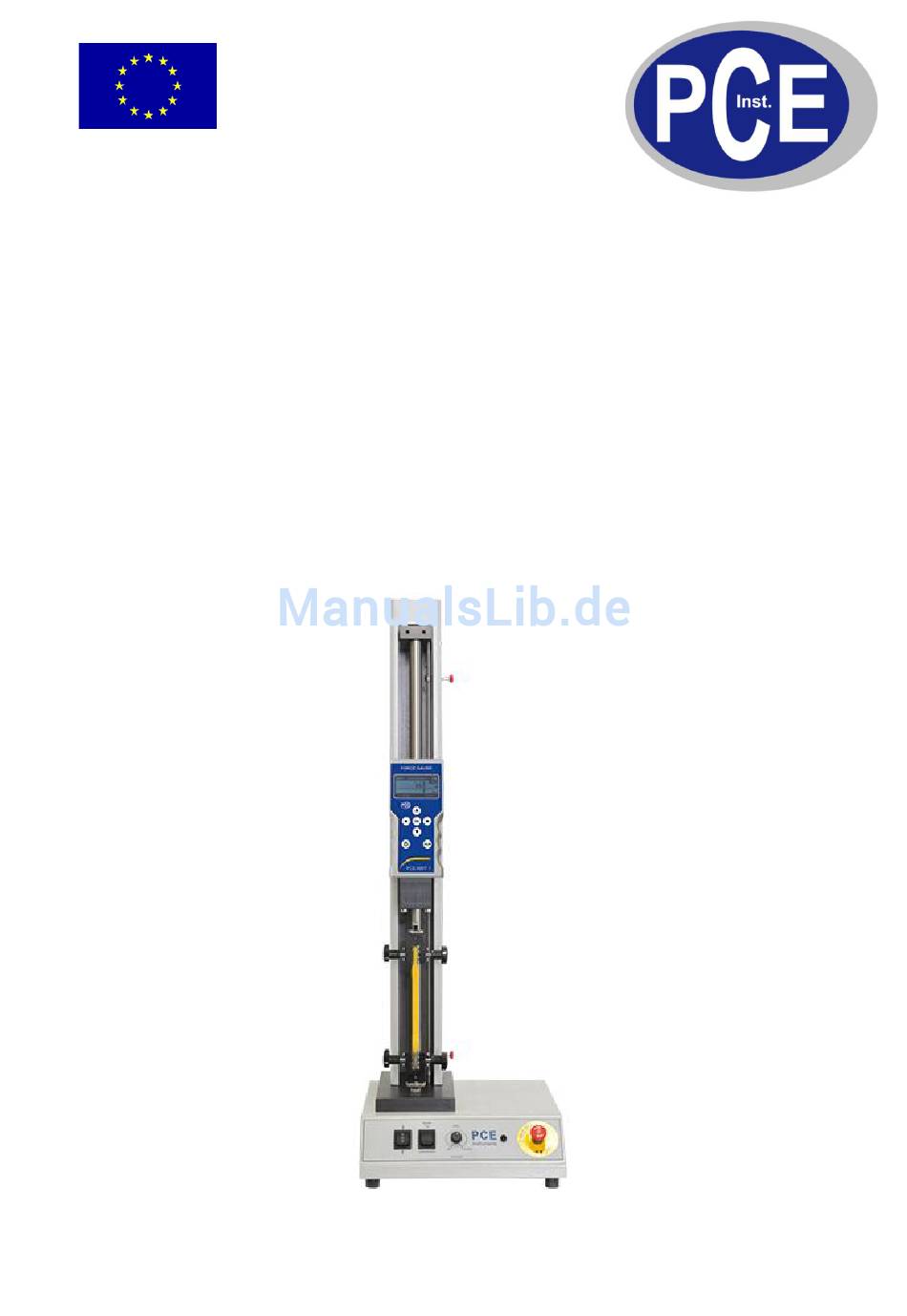

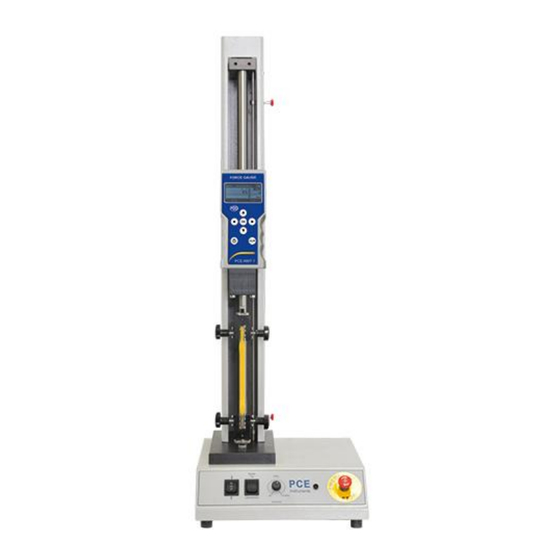

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Bedienungsanleitung PCE-TF 3 Version 1.0 24.07.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 4 Aufbau ........................5 Bedienungsanleitung ....................6 Aufstellungsort ............................6 Vorbereitungen ............................6 Inbetriebnahme ............................6 Schmieranweisung für Universalprüfmaschinen ..................7 Fehlersuche ............................... 7 Entsorgung ........................ 8... -
Seite 3: Einleitung
Versorgungsspannung von 26 V DC benötigt und frei programmierbar ist. Gesteuert wird die Universalprüfmaschine PCE-TF 3 Modell 103 mittels ihrer sich an der Vorderseite befindlichen Bedienelemente. Der erste Wippschalter ist für die Verfahrrichtung nach oben und unten zuständig. Der zweite Wippschalter hingegen regelt die Betriebsart. -
Seite 4: Sicherheitsinformationen
BETRIEBSANLEITUNG www.warensortiment.de Sicherheitsinformationen Es kann beim Umgang mit Massen, Kräften und Momenten zu Gefahren führen. Benutzen sie zur Begrenzung des Verfahrweges die Endschaltereinrichtungen. Nutzen Sie die Feststellschrauben, um die Endschalter so einzustellen, dass zwischen den oberen und unteren Spannzeugen ein Mindestabstand von 50 … 100 mm bei eingebauten Spannzeugen und Kraftaufnehmern besteht. -
Seite 5: Aufbau
BETRIEBSANLEITUNG www.warensortiment.de Aufbau 2 x Führungssäulen Kugelumlaufspindel 2 x Traversen Krafaufnehmer Tischgehäuse mit integriertem Motorantrieb mit spielarmem Getriebe Servo-Verstärker Netzteil Faltenbalgkupplung 10. NOT-AUS Schalter mit Verriegelung 11. Wippraster Richtungswahl Wippraster Betriebsart Betriebsleuchte Potentiometer für Anpassung der Geschwindigkeit 12. Netzanschluss mit Filter und Sicherung 13. -
Seite 6: Bedienungsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Bedienungsanleitung Aufstellungsort Platzieren Sie die Universalprüfmaschine auf einem stabilen Tisch. Vorzugsweise sollten Sie einen mit Gewichten bestückten Labor- oder Werkzeugtisch verwenden. Stellen Sie sicher, dass die Maschine sowohl in waagerechter, als auch senkrechter Achse zu Lot ausgerichtet steht. Weiterhin sollte für genügend Platz auf dem Tisch gesorgt. -
Seite 7: Schmieranweisung Für Universalprüfmaschinen
BETRIEBSANLEITUNG www.warensortiment.de Schmieranweisung für Universalprüfmaschinen Trapezmuttern und Säulenführung müssen je nach Nutzungsart und –dauer nachgeschmiert werden. Trapezmuttern einmal jährlich im Rahmen einer Wartung. Die Führungssäulen sollten alle 3 Monate gereinigt und neu geschmiert werden. Bei großer Verschmutzung durch Umwelteinfluss sollten die Führungen öfter gereinigt und nachgeschmiert werden. -
Seite 8: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
