6.11
Speicherung von Geräteeinstellungen
Das Prüfgerät hat die Funktion, Geräteeinstellungen zu speichern und zu laden. Somit lässt sich
das Prüfgerät mit geringem Aufwand für verschiedene Prüfaufgaben konfigurieren, da die
Justierung der verschiedenen Prüfköpfe und weitere Mess- und Anzeigeparameter geladen
werden können. Dafür muss die Gerätekonfiguration für die jeweilige Prüfaufgabe einmalig
eingestellt und gespeichert werden:
MEMO → Kanal ID mit der Taste [◄] auswählen.
1.
2.
Kanal ID mit den Tasten [+] / [–] einstellen.
Speicherung: Speichern mit der Taste [◄] auswählen und die Speicherung
mit der Taste [+] bestätigen. Speicherplätze mit bereits gespeicherten
Einstellungen werden mit einem „*" Zeichen vor der Kanal ID angezeigt.
Laden: Kanal Recall mit der Taste [◄] auswählen und mit der Taste [+]
bestätigen.
Löschung: Löschen mit der Taste [◄] auswählen und mit der Taste [+]
bestätigen.
Hinweis: Bei Speicherplätzen mit bereits gespeicherten Einstellungen ist das Untermenü
standardmäßig auf Löschen und bei noch nicht verwendeten Speicherplätzen
entsprechend auf Speichern eingestellt. Zwischen den beiden Funktionen kann mit der
Taste [◄] umgeschaltet werden.
6.12
Speicherung von Messungen
Die durchgeführten Messungen können im internen Gerätespeicher abgelegt werden, um diese
zu einem späteren Zeitpunkt abrufen zu können. Die Messung kann direkt im Prüfgerät oder auf
einem PC mithilfe der PC Software angezeigt werden:
MEMO → DATA ID mit der Taste [◄] auswählen.
1.
2.
DATA ID mit der Taste [+] / [–] einstellen.
Speicherung: Speichern mit der Taste [◄] auswählen und Speicherung mit
der Taste [+] bestätigen. Speicherplätze mit bereits gespeicherten
Messungen werden mit einem „*" Zeichen vor der Kanal ID angezeigt.

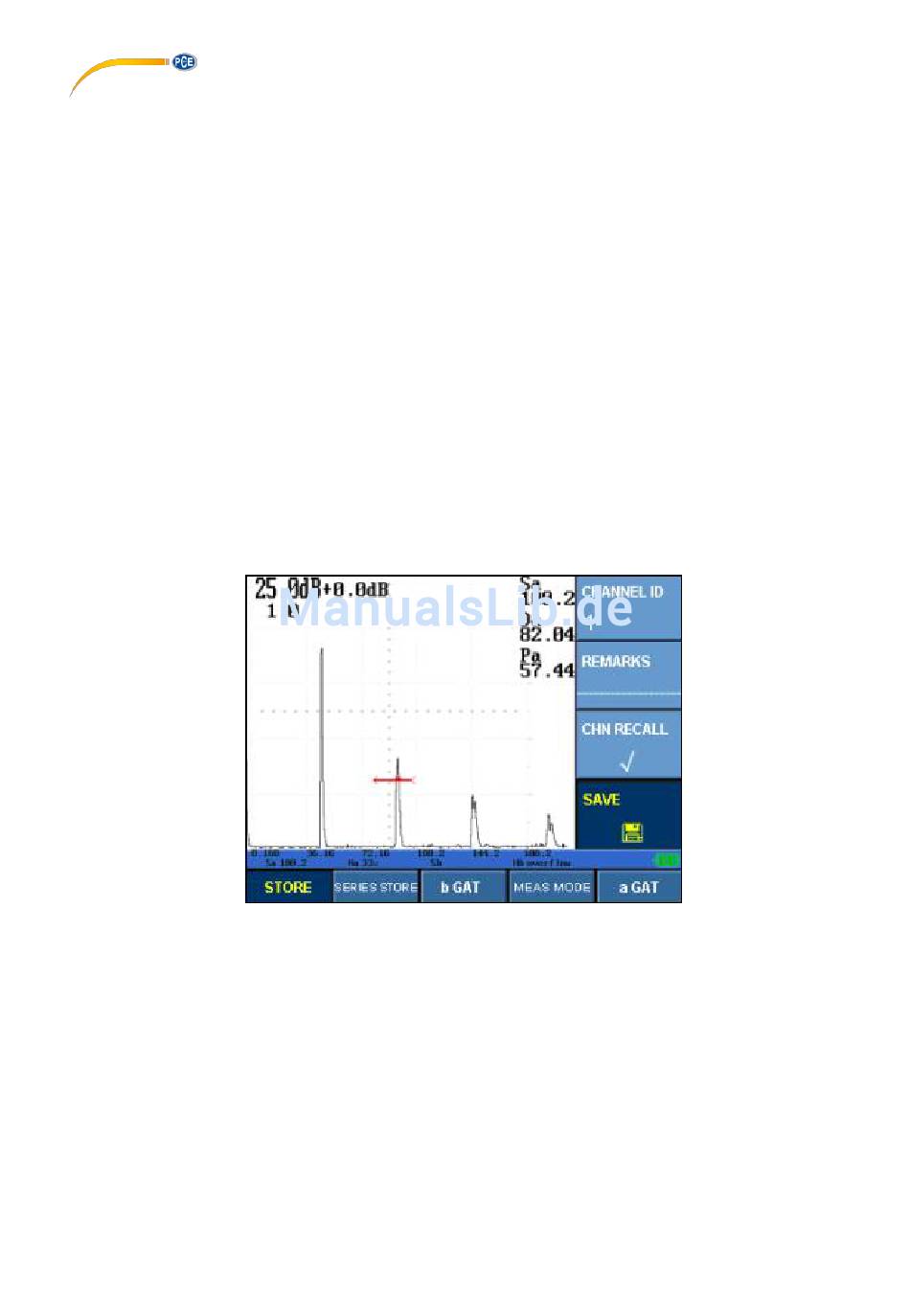

Abb. 18 Speicherung von Prüfgeräteinstellungen
