3

MONTAGEANLEITUNG

3.1

Montage

A. Achten Sie beim Aufbau auf genügend Platz um das Gerät.
B. Benutzen Sie das vorgegebene Werkzeug zum Aufbau.
C. Überprüfen Sie vor dem Aufbau, ob alle benötigten Teile vorhanden sind (sie-
he Explosionszeichnung mit allen einzelnen Teilen (mit Nummern gekennzeich-
net)).
10

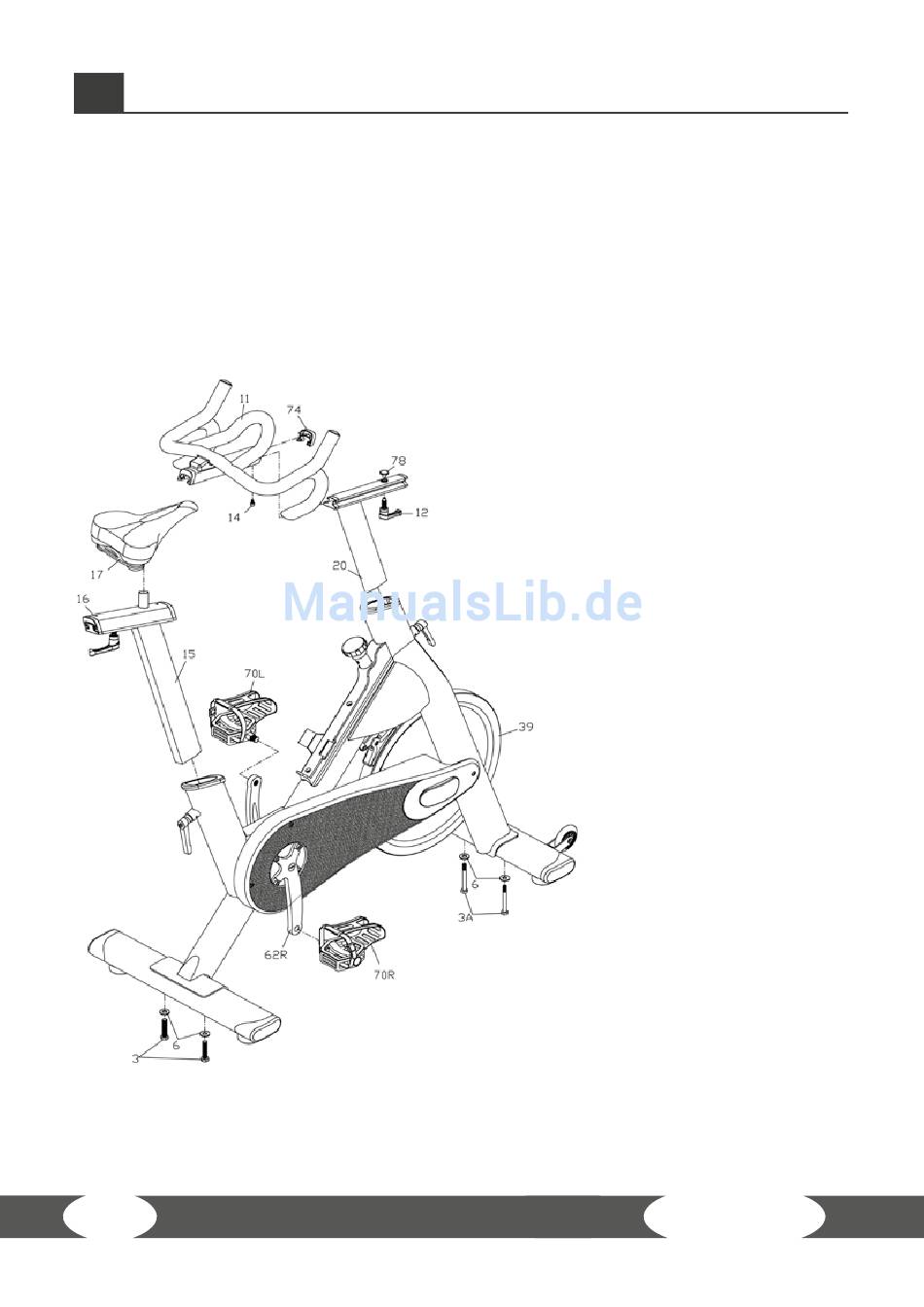

Übersicht
3. Befestigungsschrauben
(hinteres Standrohr)
3A. Befestigungsschrauben
(vorderes Standrohr)
6. Unterlegscheiben
11. Lenker
12. Einstellhebel
14. Schieberegler-Stopper
15. Sattelstütze (unten)
16. Sattelstütze (oben)
17. Sattel
20. Lenkerstütze
39. Schwungrad
62R. Tretkurbelarm
70R. Pedal (rechts)
70L. Pedal (links)
74. Endkappe (Lenkerstütze)
78. Drehschraube
(Einstellhebel)
IC90 Pro
