Tally Dascom 2610

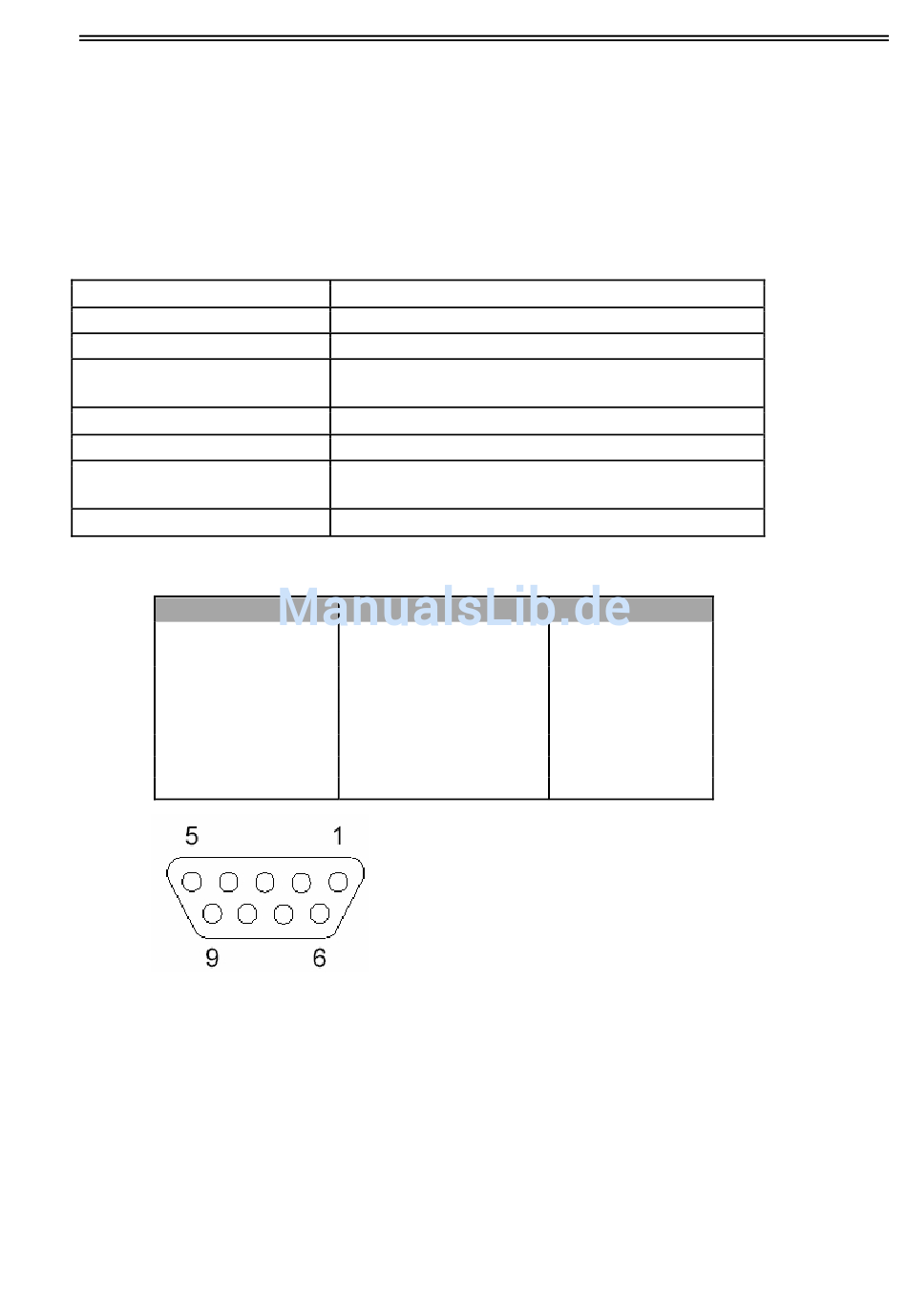

7.3.4
Optionale serielle Schnittstelle RS232C
Die serielle Schnittstelle Ihres Druckers unterstützt die RS232CSpezifikation. Die Signale
werden über eine 9-polige Buchse empfangen und gesendet.
Grundsätzlich reichen bereits 3 Leitungen für den Informationsaustausch zwischen
Computer und Drucker aus (eine Empfangsleitung, eine Sendeleitung, eine Leitung für die
gemeinsame Erdung).
Typ
Synchronisation
Übertragungsgeschwindigkeit 600 Baud bis 19.200 Baud
Signalzustände
Anschlußkabel
Schnittstellenanschlüsse
Übertragungsprotokoll
Datenpufferkapazität
Buchsenbelegung
Pin-Nr.
3
4
2
6
7
8
5
Schirm
100
Schnittstelle RS232C
Asynchron
OFF (log.1) -3 V bis -15 V
ON (log. 0) +3 V bis +15 V
bis zu 15 m Länge
ITT-Cannon Buchse, Produktreihe DB-9 S
XON/XOFF, ENQ/STX, READY/ BUSY,
Robust XON/XOFF, ETX/ ACK, ACK/NAK
512Byte min. 256KByte max
Richtung Drucker–PC
→
→
←
←
→
←
—
—
Signal
TxD
DTR
RxD
DSR
RTS
CTS
Signal Ground SG
Frame Ground FG
