Demontage der Pumpe aus dem Pumpstand

(MD 4C + AK + EK / MD 4C + AK Synchro + EK)
➨ Vier Sechskantmuttern an den Schwingfüßen des Pumpstands mit Gabelschlüssel (SW 10) lösen und
Pumpe mit Pumpenträger von der Grundplatte abnehmen.
➨ Pumpe von Pumpenträger demontieren. Pumpe dabei geeignet abstützen.
➨ Je zwei Zylinderschrauben auf der Rückseite und der Vorderseite der Pumpe mit Innensechskant Gr. 5
lösen. Auf Unterlagscheiben achten.
☞ Pumpe aus Pumpenträger herausnehmen.
Reinigen und Überprüfen der Pumpenköpfe
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997999 / 24/04/2008
Seite 19 von 28

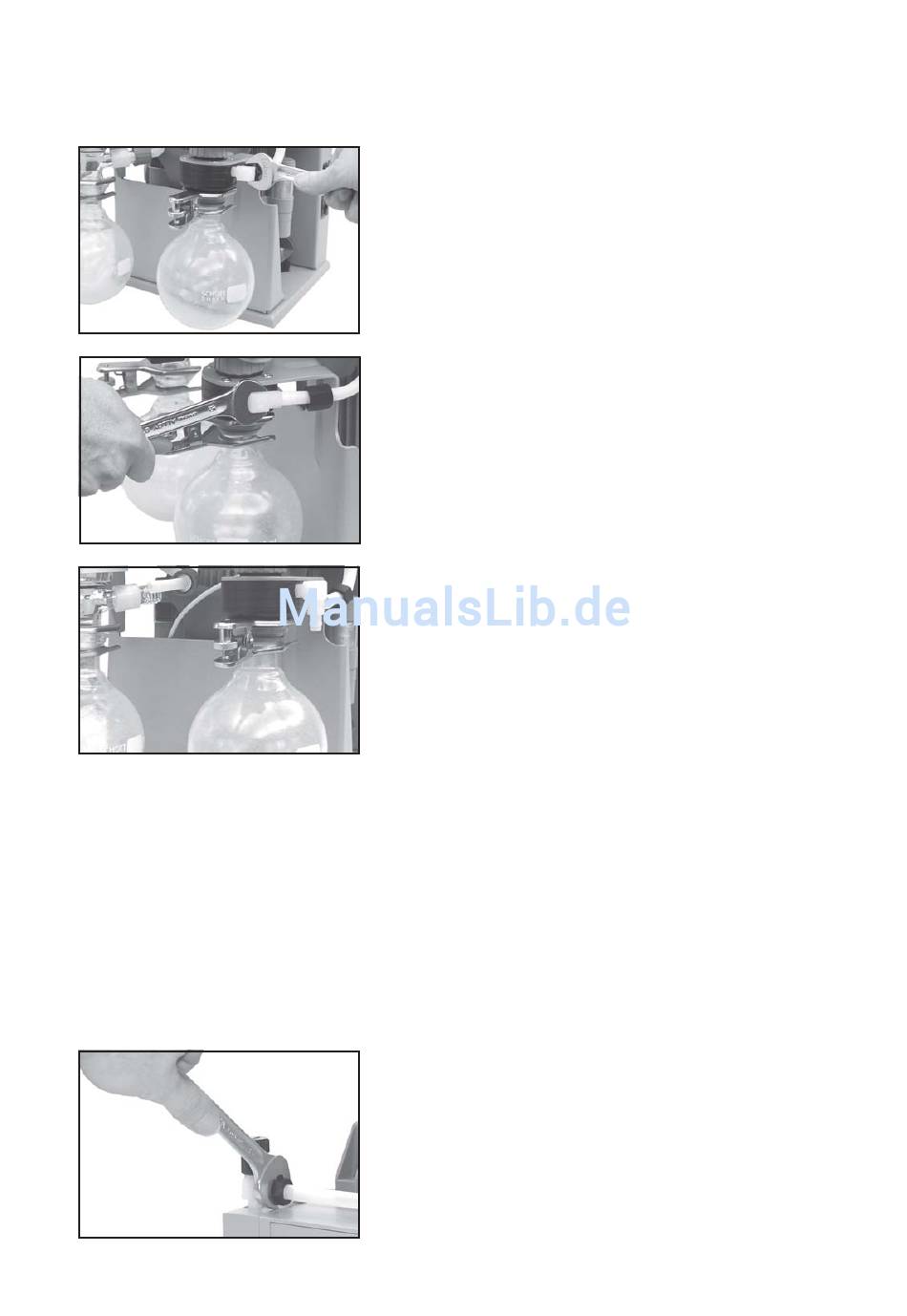

➨ Mit Gabelschlüssel (SW 17) Überwurfmutter an der Verschrau-
bung der Abscheiderdeckplatte lösen.
➨ Schlauchansatz der Verschraubung mit Gabelschlüssel (SW
14) durch 1/4 Umdrehung aus dem Schlauch herausdrehen.
☞ Verschraubung nicht herausdrehen. Beim Einschrauben könn-
ten Undichtigkeiten entstehen.
➨ Überwurfmutter am Emissionskondensator lösen und
Schlauch aus dem Einlass des Kondensators herausziehen.
➨ Mit Gabelschlüssel (SW 17) Überwurfmuttern an der Ver-
schlauchung lösen.
