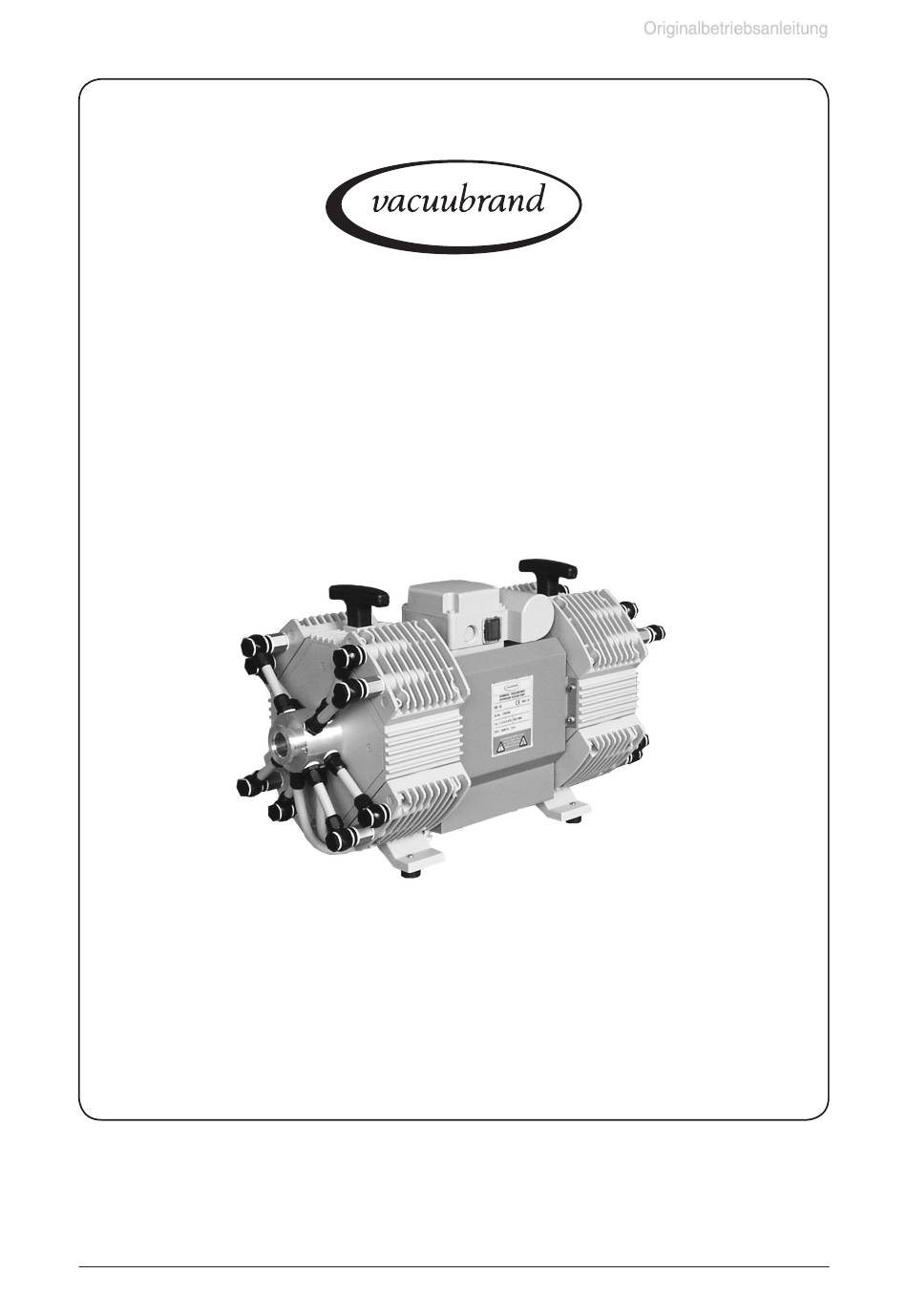

Seite 1 von 26
Vakuumtechnik im System
Betriebsanleitung
ME 16 - MD 8 - MD 12 - MV 10
Membranpumpen
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997832 / 03/02/2009
Werbung
Verwandte Anleitungen für vacuubrand ME 16
Inhaltszusammenfassung für vacuubrand ME 16
- Seite 1 Seite 1 von 26 Vakuumtechnik im System Betriebsanleitung ME 16 - MD 8 - MD 12 - MV 10 Membranpumpen Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997832 / 03/02/2009...
- Seite 2 Seite 2 von 26 Sehr geehrte Kundin, sehr geehrter Kunde, Ihre VACUUBRAND Membranpumpe soll Sie lange Zeit ohne Störungen mit voller Leistung bei Ihrer Ar- beit unterstützen. Aus unserer umfangreichen praktischen Erfahrung haben wir viele Hinweise gewon- nen, wie Sie zu einem leistungsfähigen Einsatz und zu Ihrer persönlichen Sicherheit beitragen können.
- Seite 3 Seite 3 von 26 Inhaltsverzeichnis Unbedingt beachten! ....................4 Allgemeines ............................4 Bestimmungsgemäße Verwendung ....................4 Aufstellen und Anschließen der Pumpe .....................4 Umgebungsbedingungen ........................5 Einsatzbedingungen der Pumpe ......................6 Sicherheit während des Betriebs ......................6 Wartung und Reparatur ........................8 Technische Daten .......................9 Gasansaugtemperaturen .........................10 Medienberührte Werkstoffe ......................10 Bezeichnung der Pumpenteile ......................
- Seite 4 ☞ Es muss sicher verhindert werden, dass irgendein Teil des menschlichen Körpers dem Vakuum ausgesetzt werden kann. ☞ Die einzelnen Komponenten dürfen nur in der vorliegenden, vorgesehenen Wei- se elektrisch miteinander verbunden oder mit original VACUUBRAND Zubehör verdrahtet und betrieben werden. ☞ Hinweise zur korrekten vakuumtechnischen Verschaltung in Kapitel “Bedienung und Betrieb“...
- Seite 5 Seite 5 von 26 Überprüfung der Drehrichtung: Drehstromsteckdose durch Elektro-Fachkraft auf Rechtsdrehfeld überprüfen las- sen, ggf. korrigieren. Andernfalls kann die Leistungsfähigkeit der Pumpe einge- schränkt sein. • Falls Inertgas angeschlossen wird, muss der Druck auf einen Überdruck von maximal 0,2 bar begrenzt werden. •...
- Seite 6 Seite 6 von 26 Einsatzbedingungen der Pumpe ➨ Die Pumpen besitzen keine Zulassung für die Aufstellung in und die Förde- rung aus explosionsgefährdeten Bereichen. ➨ Die Pumpen sind nicht geeignet zur Förderung von instabilen Stoffen Stoffen, die unter Schlag (mechanischer Belastung) und/oder erhöh- ter Temperatur ohne Luftzufuhr explosionsartig reagieren können selbstentzündlichen Stoffen Stoffen, die ohne Luftzufuhr entzündlich sind...
- Seite 7 Seite 7 von 26 ☞ Stets eine freie Abgasleitung (drucklos) gewährleisten. • Achtung: Durch Verschmutzung des Schalldämpfers kann sich ein interner Über- druck aufbauen, der Lager, Membrane und Ventile beschädigen kann. Bevorzugt Schlauchwelle als Auslass verwenden und auf freie Abgasleitung achten. •...
- Seite 8 Seite 8 von 26 Wartung und Reparatur Verschleißteile müssen regelmäßig ausgetauscht werden. Bei normaler Beanspru- HINWEIS chung kann von einer Lebensdauer von Membranen und Ventilen größer 10000 Be- triebsstunden ausgegangen werden. Motorlager haben eine typische Lebensdauer von 40000 Betriebsstunden. Motorkondensatoren weisen abhängig von den Ein- satzbedingungen, wie Umgebungstemperatur, Luftfeuchtigkeit und Motorlast, eine typische Lebensdauer von 10000 bis 40000 Betriebsstunden auf.
- Seite 9 Seite 9 von 26 Technische Daten ME 16 MD 8 MD 12 MV 10 Maximales Saugvermögen /h 12,0 / 12,9 6,5 / 7,5 9,6 / 10,4 8,1 / 8,8 50/60 Hz nach ISO 21360 Endvakuum (absolut) mbar <80 Maximal zulässiger Druck am Aus- lass (absolut) Maximal zulässige Druckdifferenz...
- Seite 10 Silikon Schlauch Verschraubung Aluminium eloxiert Dichtringe (ME 16 / MD 8) Dichtringe (MD 12 / MV 10) Technische Änderungen vorbehalten! Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997832 / 03/02/2009...
- Seite 11 Traggriff Pumpentypenschild Lüfter Saugverteiler Druckverteiler ME 16, MD 8, MD 12, MV 10 (Abb.: ME 16, 230V Version) Schlauchwelle oder Schalldämpfer mit Überdruckventil Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des...
- Seite 12 Seite 12 von 26 Verschaltung saugseitig: ME 16 MD 8 MD 12 MV 10 Verschaltung druckseitig: ME 16 MD 8 MD 12 MV 10 Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des...
- Seite 13 Seite 13 von 26 Bedienung und Betrieb Beim Einbau in ein Vakuumsystem • Zuleitung am Einlass der Pumpe gasdicht anschließen. Partikel und Stäube dür- fen nicht angesaugt werden. Der Anwender muss ggf. geeignete Filter vor der Pumpe installieren. Der Anwender muss vor der Anwendung die Eignung dieser Filter bezüglich Durchfluss, chemischer Beständigkeit und Sicherheit gegen Ver- stopfen überprüfen und sicherstellen.
- Seite 14 Seite 14 von 26 Bei einem Aufstellungsort über 1000 m über NN (Gefahr von unzureichender Kühl- HINWEIS luftzufuhr) sind Maßnahmen gemäß DIN VDE 0530 zu ergreifen. Die Pumpe darf nur gegen maximal 1,1 bar Differenzdruck zwischen Einlass und Auslass gestartet werden, da sonst eventuell der Motor blockiert und Schaden nimmt.
- Seite 15 Edelstahlschlauch KF DN 25 (1000mm) ....673337 Weiteres Zubehör wie Vakuumventile, Vakuumbauteile sowie Mess- und Regelgeräte finden Sie unter www.vacuubrand.de Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997832 / 03/02/2009...
- Seite 16 Seite 16 von 26 Fehlersuche Festgestellte Fehler Mögliche Ursache Fehlerbeseitigung ❑ Pumpe läuft nicht an ➨ ☞ Netzstecker einstecken, Netzstecker nicht einge- oder bleibt gleich wieder steckt? Netzsicherung kontrollieren. stehen. ➨ ☞ Abgasleitung öffnen. Überdruck in der Abgaslei- tung? ➨ ☞...
- Seite 17 HINWEIS Vor Beginn der Wartungsarbeiten Pumpe belüften und von der Apparatur trennen. Dichtungssatz für ME 16, MD 8 (Membranen und Ventile) ............696819 Dichtungssatz für MD 12, MV 10 (Membranen, Ventile und O-Ringe) ........696827 16x O-Ring 28 x 1,5 (MD 8 / MD 12 / MV 10) ................637090 Membranschlüssel (SW 66) .......................636554...
- Seite 18 Seite 18 von 26 Reinigen und Überprüfen der Pumpenköpfe ➨ Mit Gabelschlüssel SW 15 die Überwurfmuttern der Schlauchverbindungen an den Pumpenköpfen lösen. ➨ Mit Gabelschlüssel SW 17 die Verschraubungen am Pum- penkopf lockern. ➨ Die Schlauchanschlüsse der Verschraubungen mit einem Gabelschlüssel SW 20 aus den Verbindungsschläuchen herausdrehen.
- Seite 19 Seite 19 von 26 Explosionsdarstellung der Teile eines Pumpenkopfs 3 (nur MD 12 / MV 10) Teile des Pumpenkopfs: 1: Gehäusedeckel 2: O-Ringe (nur MD 8 / MD 12 / MV 10) 3: Ventile 4: Kopfdeckel 5: Membranspannscheibe mit Vierkantverbindungsschraube 6: Membrane 7: Membranstützscheibe 8: Distanzscheibe...
- Seite 20 Seite 20 von 26 ☞ Die Membranen auf Beschädigung kontrollieren und ggf. erneuern. ➨ Membrane vorsichtig seitlich anheben. ☞ Kein spitzes oder scharfkantiges Werkzeug verwenden, um die Membrane anzuheben. ➨ Mit dem Membranschlüssel unter die Membrane zur Stütz- scheibe durchgreifen. ➨...
- Seite 21 Seite 21 von 26 Montage der Pumpenköpfe ➨ Membranen in eine Position bringen, in der sie zentrisch und plan in der Auflagefläche der Gehäuseöffnung liegen. Montage in umgekehrter Reihenfolge wie Demontage. ➨ Kopfdeckel mit O-Ringen (nur MD 8 / MD 12 / MV 10), Ventilen und Gehäusedeckel montieren.
- Seite 22 Seite 22 von 26 Montage der Verbindungsschläuche ➨ Die Schlauchanschlüsse der Verschraubungen mit einem Gabelschlüssel SW 20 in die Verbindungsschläuche hi- neindrehen. ☞ Den gebogenen Verbindungsschlauch auf der Auslass- Seite der Pumpe (nur MD 12 / MV 10) direkt auf den Pum- penkopf aufstecken.
- Seite 23 Seite 23 von 26 Hinweise zur Einsendung ins Werk Reparatur - Rückgabe - DKD-Kalibrierung Die Verantwortung für die Sicherheit und die Gesundheit unserer Mitarbeiter sowie HINWEIS gesetzliche Vorschriften machen es zwingend erforderlich, dass das Formblatt “Un- bedenklichkeitsbescheinigung“ für alle Produkte, die an uns zurückgesandt wer- den, von dazu autorisiertem Fachpersonal vollständig ausgefüllt und unterschrieben wird.
- Seite 24 Tel.: +49 9342 808-0 - Fax: +49 9342 808-450 -Vakuumtechnik im System- E-Mail: info@vacuubrand.de © 2003 VACUUBRAND GMBH + CO KG Printed in Germany Web: www.vacuubrand.com Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des...
- Seite 25 Konformitätserklärung Declaration of conformity Déclaration de conformité Membranpumpe / Diaphragm pump / Pompe à membrane ME 16 (230V; 696427, 696434, 696435) MD 8 (230V; 696424, 696481, 696482) MD 12 (230V; 710000, 710001, 710002) MV 10 (230V; 710050, 710051, 710052) Hiermit erklären wir, dass das oben bezeichnete Gerät in Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Anforderungen der zutreffenden, aufgeführten...
- Seite 26 Tel.: +49 9342 808-0 - Fax: +49 9342 808-450 -Vakuumtechnik im System- E-Mail: info@vacuubrand.de © 2009 VACUUBRAND GMBH + CO KG Printed in Germany Web: www.vacuubrand.com Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des...
