Demontage der Pumpe aus dem Pumpenträger:
➨ Kabelverbindungen am Controller lösen und Controller von Halteblech abschrauben.
☞ Zylinderschraube an Rückseite des Controllers mit Innensechskant Gr. 7 lösen.
☞ Der Vakuumanschluss des Controllers muss nicht abgezogen werden.
PC 500 LAN:
➨ Pumpe nicht aus Pumpstand demontieren.
PC 600 LAN:
➨ Vier Sechskantmuttern an den Schwingfüßen des Pumpenträgers mit Gabelschlüssel (SW 10) lösen
und Pumpe mit Pumpenträger von der Grundplatte abnehmen.
➨ Pumpe von Pumpenträger demontieren. Pumpe dabei geeignet abstützen.
➨ Je zwei Zylinderschrauben auf der Rückseite und der Vorderseite der Pumpe mit Innensechskant Gr. 5
lösen. Auf Unterlagscheiben achten.
☞ Pumpe aus Pumpenträger herausnehmen.
Reinigen und Überprüfen der Pumpenköpfe
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 999084 / 05/10/2009
Seite 36 von 46

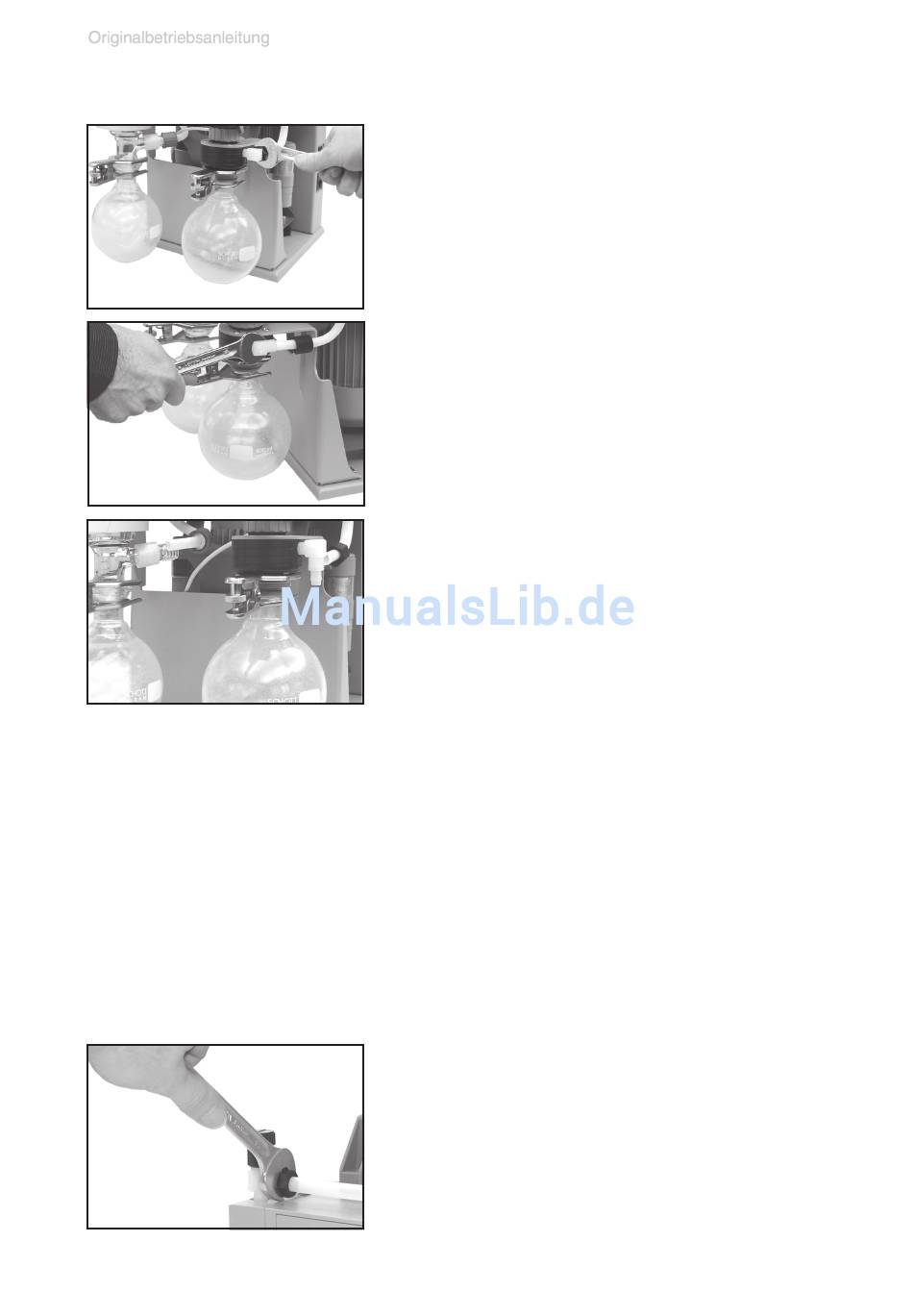

➨ Mit Gabelschlüssel (SW 17) Überwurfmutter an der Verschrau-
bung der Abscheiderdeckplatte lösen.
➨ Schlauchansatz der Verschraubung mit Gabelschlüssel (SW
14) durch 1/4 Umdrehung aus dem Schlauch herausdrehen.
☞ Verschraubung nicht herausdrehen. Beim Einschrauben könn-
ten Undichtigkeiten entstehen.
➨ Überwurfmutter am Emissionskondensator lösen und
Schlauch aus dem Einlass des Kondensators herausziehen.
➨ Mit Gabelschlüssel (SW 17) Überwurfmuttern an der Ver-
schlauchung lösen.
