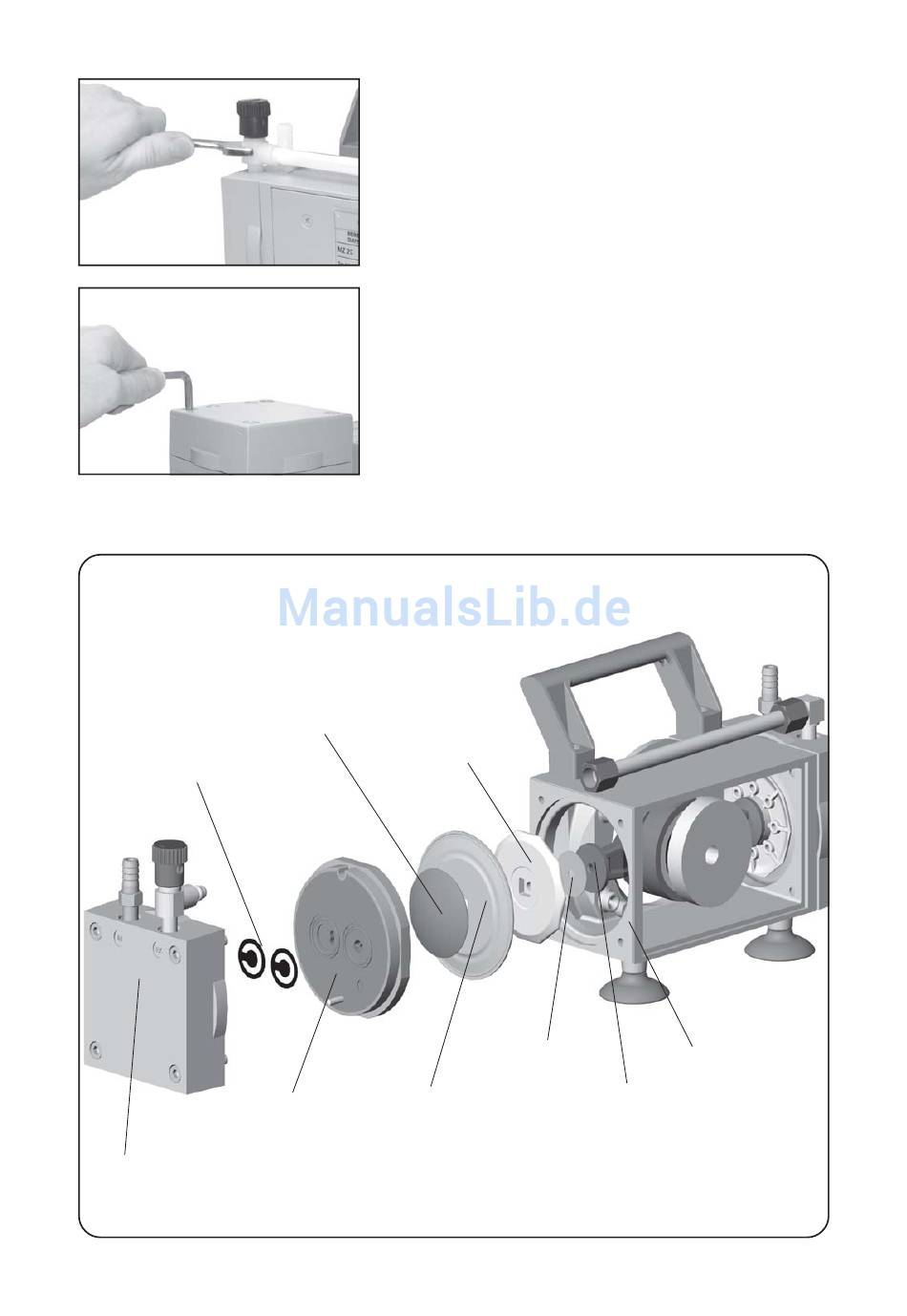

Explosionsdarstellung der Teile eines Pumpenkopfs
Membranspannscheibe
mit Vierkantverbindungs-
schraube
Ventile
Kopfdeckel
Gehäusedeckel mit
Gehäusedeckelinnenteil
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997999 / 24/04/2008
Seite 20 von 28
➨ Schlauchansatz der jeweiligen Verschraubung mit Gabel-
schlüssel (SW 14) durch 1/4 Umdrehung aus dem Schlauch
herausdrehen.
☞ Verschraubungen nicht aus den Pumpenköpfen heraus-
drehen. Beim Einschrauben könnten Undichtigkeiten entste-
hen.
➨ Zur Überprüfung der Ventile die vier Zylinderschrauben mit
Innensechskant an den Pumpenköpfen lösen und das
Gehäuseoberteil (Gehäusedeckel mit Gehäusedeckelinnen-
teil) zusammen mit Kopfdeckel und Ventilen und abnehmen.
☞ Teile niemals mit spitzem oder scharfkantigem Werkzeug
(Schraubendreher) lösen, stattdessen Gummihammer oder
Pressluft vorsichtig verwenden.
➨ Kopfdeckel vorsichtig von Gehäusedeckelinnenteil abneh-
men. Auf die Lage der Ventile achten und diese herausneh-
men.
☞ Bei Beschädigung Ventile erneuern.
☞ Eventuell vorhandene Verschmutzungen an den betreffen-
den Teilen mit Reinigungsmittel entfernen.
Membranstützscheibe
Distanzscheibe
Membrane
Gehäuse
Pleuel
