vacuubrand ME8C-MZ4C-MD4C Betriebsanleitung Seite 10

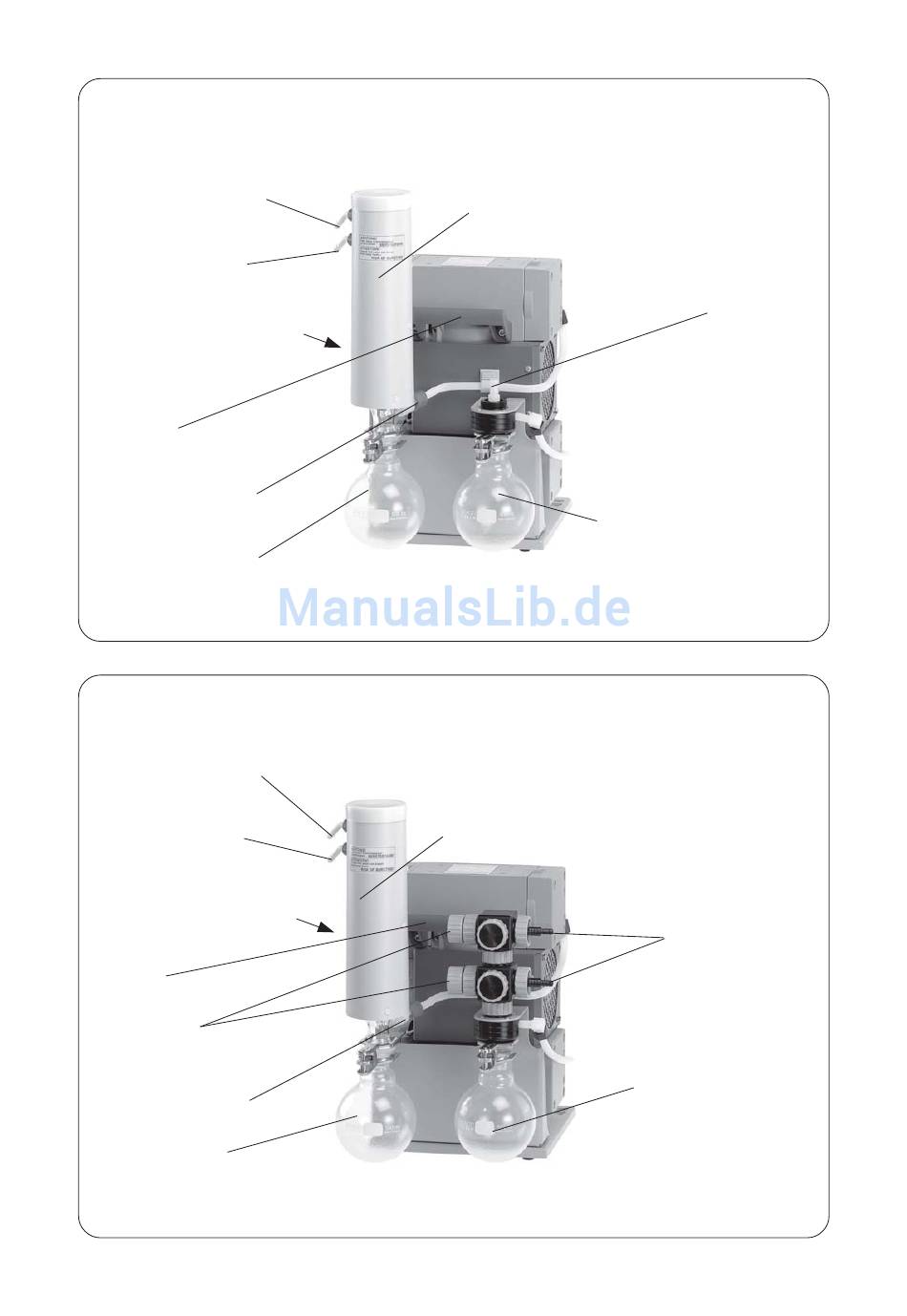

MD 4C + AK + EK
(montiert am Pumpenträger mit saugseitigem Abscheider und Emissionskondensator)
Kühlmittelrückführung
(Schlauchwelle 6 mm)
Kühlmittelzuleitung
(Schlauchwelle 6 mm)
Ein-/Ausschalter
Traggriff
Überdruckventil am
Emissionskondensator
Rundkolben als Sammler
am Emissionskondensator
MD 4C + AK Synchro + EK
(montiert am Pumpenträger mit saugseitigem Abscheider und Emissionskondensator)
Kühlmittelrückführung
(Schlauchwelle 6 mm)
Kühlmittelzuleitung
(Schlauchwelle 6 mm)
Ein-/Ausschalter
Traggriff
Durchfluss-
regelmembrane
Überdruckventil am
Emissionskondensator
Rundkolben als Sammler
am Emissionskondensator
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997999 / 24/04/2008
Seite 10 von 28
Emissionskondensator mit Isoliermantel:
Schutz vor Glassplittern bei Bruch,
thermische Isolierung (gegen Kondenswasserbildung)
Abmessungen über alles (L x B x H) in mm: 350 x 275 x 495
Gewicht betriebsfertig: ca. 19,9 kg
Emissionskondensator mit Isoliermantel:
Schutz vor Glassplittern bei Bruch,
thermische Isolierung (gegen Kondenswasserbildung)
Abmessungen über alles (L x B x H) in mm: 350 x 279 x 495
Gewicht betriebsfertig: ca. 20,9 kg
Einlass
Rundkolben als
druckseitiger Abscheider
Einlass mit
Rückschlagventilen
Rundkolben als
saugseitiger Abscheider
