Membranwechsel:
Montage der Pumpenköpfe:
Das Dokument darf nur vollständig und unverändert verwendet und weitergegeben werden. Es liegt in der Verantwortung des
Anwenders, die Gültigkeit dieses Dokumentes bezüglich seines Produktes sicher zu stellen. BA-Nr.: 997999 / 24/04/2008
Seite 21 von 28
☞ Membrane auf Beschädigung kontrollieren und ggf. erneu-
ern.

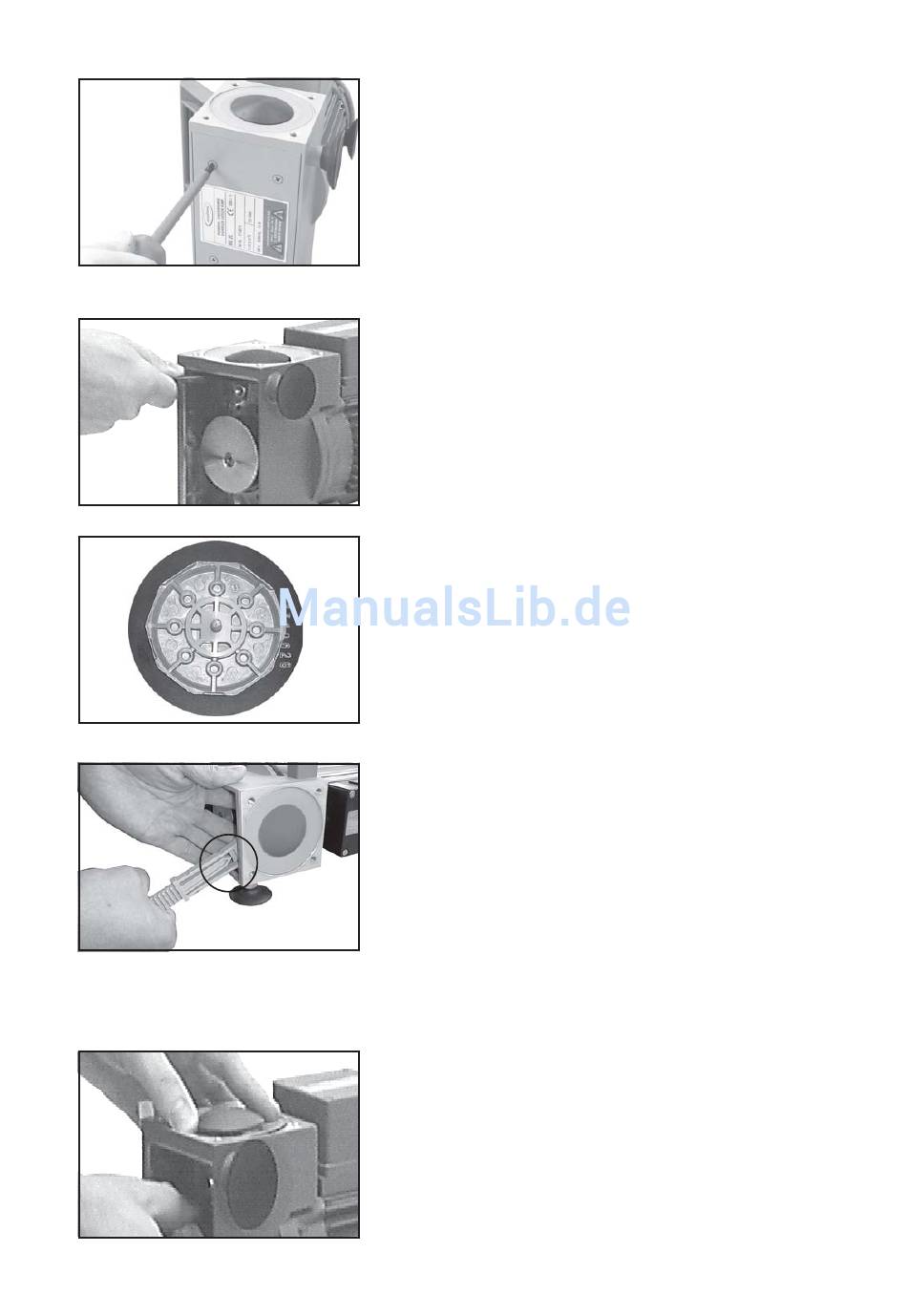

➨ Dazu Seitenblech mit Typenschild nach Lösen der vier Senk-
schrauben mit Kreuzschlitzschraubendreher abnehmen.
☞ Eventuell vorhandene Verschmutzungen an den betreffen-
den Teilen mit Reinigungsmittel entfernen.
➨ Die Membranstützscheibe mit Stirnlochschlüssel lösen.
➨ Auf eventuell vorhandene Distanzscheiben achten, die
Distanzscheiben je Zylinder getrennt halten, gleiche Anzahl
wieder einbauen.
☞ Zu wenig Distanzscheiben: Pumpe erreicht Enddruck nicht;
zu viele Distanzscheiben: Pumpe schlägt an, Geräusch.
➨ Neue Membrane zwischen Membranspannscheibe mit
Vierkantverbindungsschraube und Membranstützscheibe ein-
legen.
☞ Auf korrekte Position der Vierkantverbindungsschraube der
Membranspannscheibe in der Führung der Membranstütz-
scheibe achten.
☞ Achtung: Membrane mit der hellen Seite in Richtung Spann-
scheibe einlegen.
➨ Stirnlochschlüssel mit Drehmomentanzeige verwenden
(empfohlen: VACUUBRAND Stirnlochschlüssel mit
Drehmomentanzeige, Best.Nr.: 637580), um Spannscheibe,
Membrane und Stützscheibe (und ggf. Distanzscheiben) mit
Pleuel zu verschrauben.
☞ Auf korrekte Position der Vierkantverbindungsschraube der
Membranspannscheibe in der Führung der Membranstütz-
scheibe achten.
➨ Optimales Drehmoment für die Membranstützscheibe: 6 Nm.
☞ Das optimale Drehmoment bei Verwendung des
VACUUBRAND Stirnlochschlüssels ist erreicht, wenn der
Zeiger im Griff des Stirnlochschlüssels auf die längere Mar-
kierungslinie weist.
➨ Durch Drehen am Exzenter Pleuel in eine Position bewegen,
in der die Membrane zentrisch und plan auf der Auflage-
fläche in der Gehäuseöffnung aufliegt.
