Schnittstellen
Voraussetzungen
1
2
144 Anwender-Handbuch Cubis MSA

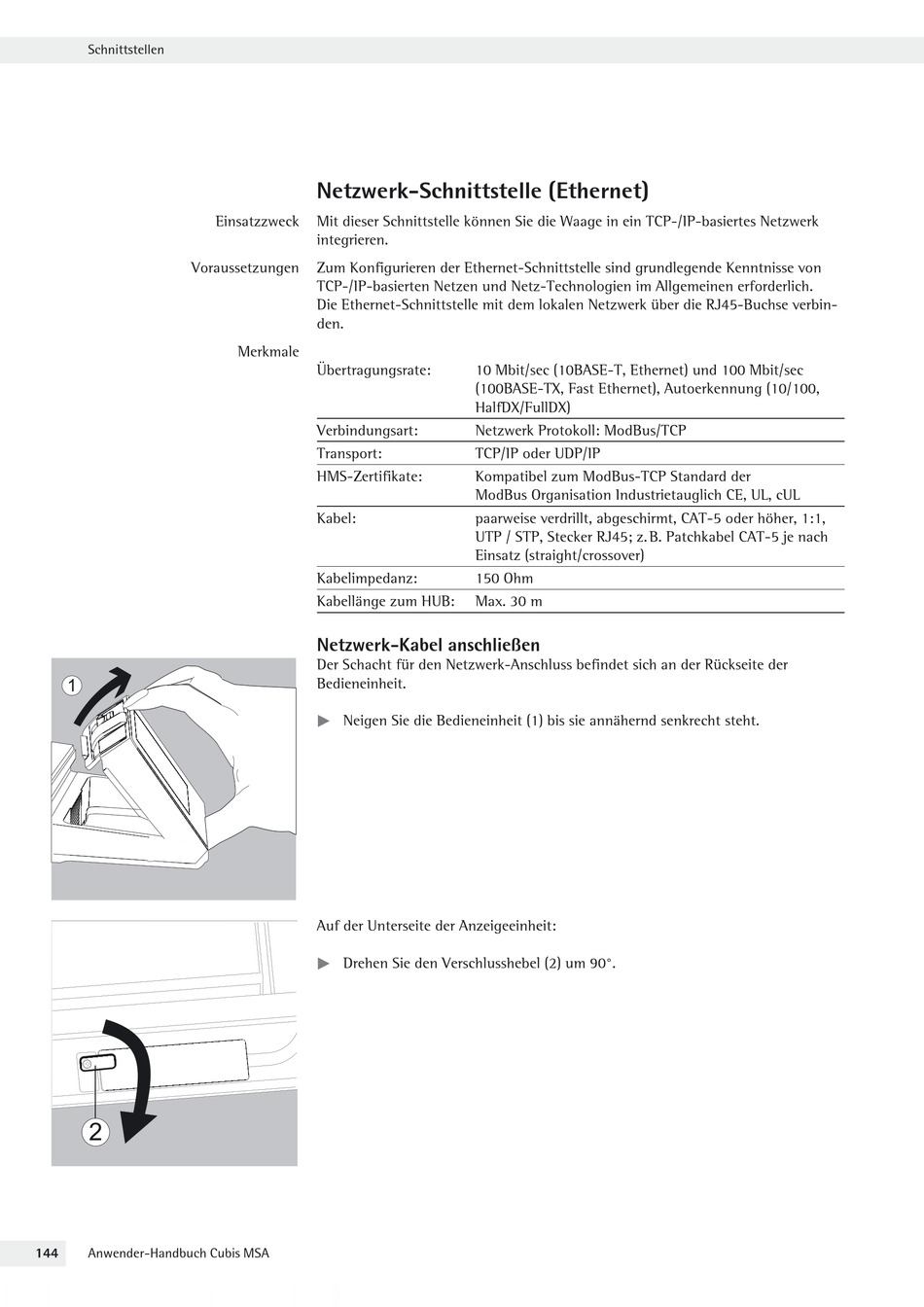

Netzwerk-Schnittstelle (Ethernet)

Einsatzzweck Mit dieser Schnittstelle können Sie die Waage in ein TCP-/IP-basiertes Netzwerk
integrieren.
Zum Konfigurieren der Ethernet-Schnittstelle sind grundlegende Kenntnisse von
TCP-/IP-basierten Netzen und Netz-Technologien im Allgemeinen erforderlich.
Die Ethernet-Schnittstelle mit dem lokalen Netzwerk über die RJ45-Buchse verbin-
den.
Merkmale
Übertragungsrate:
Verbindungsart:
Transport:
HMS-Zertifikate:
Kabel:
Kabelimpedanz:
Kabellänge zum HUB:
Netzwerk-Kabel anschließen
Der Schacht für den Netzwerk-Anschluss befindet sich an der Rückseite der
Bedieneinheit.
t
Neigen Sie die Bedieneinheit (1) bis sie annähernd senkrecht steht.
Auf der Unterseite der Anzeigeeinheit:
t
Drehen Sie den Verschlusshebel (2) um 90°.
10 Mbit/sec (10BASE-T, Ethernet) und 100 Mbit/sec
(100BASE-TX, Fast Ethernet), Autoerkennung (10/100,
HalfDX/FullDX)
Netzwerk Protokoll: ModBus/TCP
TCP/IP oder UDP/IP
Kompatibel zum ModBus-TCP Standard der
ModBus Organisation Industrietauglich CE, UL, cUL
paarweise verdrillt, abgeschirmt, CAT-5 oder höher, 1:1,
UTP / STP, Stecker RJ45; z. B. Patchkabel CAT-5 je nach
Einsatz (straight/crossover)
150 Ohm
Max. 30 m
