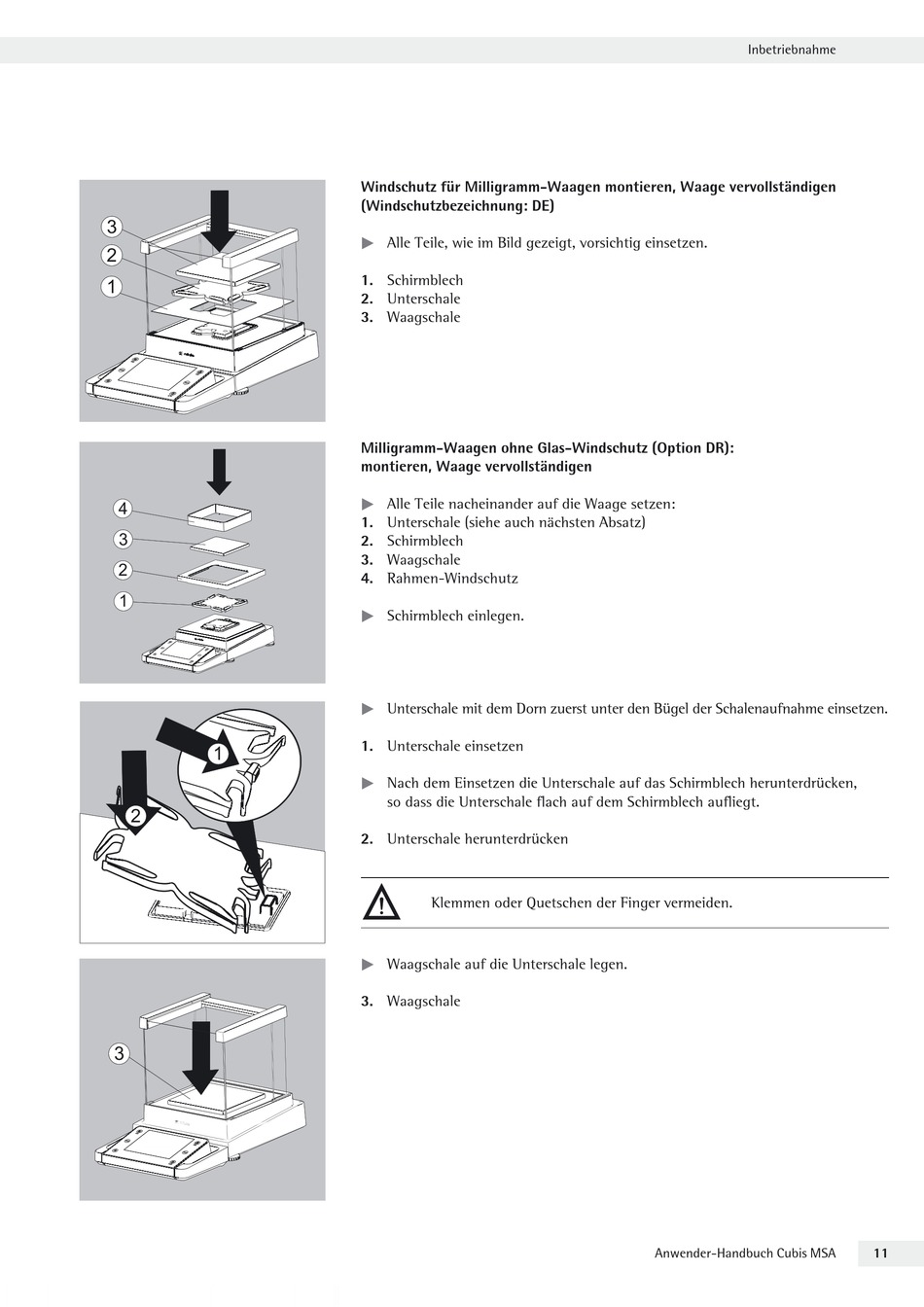

Windschutz für Milligramm-Waagen montieren, Waage vervollständigen
(Windschutzbezeichnung: DE)
t
Alle Teile, wie im Bild gezeigt, vorsichtig einsetzen.
1. Schirmblech
2. Unterschale
3. Waagschale
Milligramm-Waagen ohne Glas-Windschutz (Option DR):
montieren, Waage vervollständigen
t
Alle Teile nacheinander auf die Waage setzen:
1. Unterschale (siehe auch nächsten Absatz)
2. Schirmblech
3. Waagschale
4. Rahmen-Windschutz
t
Schirmblech einlegen.
t
Unterschale mit dem Dorn zuerst unter den Bügel der Schalenaufnahme einsetzen.
1. Unterschale einsetzen
t
Nach dem Einsetzen die Unterschale auf das Schirmblech herunterdrücken,
so dass die Unterschale flach auf dem Schirmblech aufliegt.
2. Unterschale herunterdrücken
3
Klemmen oder Quetschen der Finger vermeiden.
t
Waagschale auf die Unterschale legen.
3. Waagschale
Inbetriebnahme
Anwender-Handbuch Cubis MSA
11
