R D M - G e r ä t e l i s t e
Bevor die RDM-Geräteliste verwendet werden kann, muss in der Registerkarte „Netzwerk" von
ECU erst {RDM} aktiviert werden. RDM ist standardmäßig deaktiviert.
Protokolle" auf Seite 248.
Auf den Gateways muss Version 5.1 oder höher ausgeführt werden.

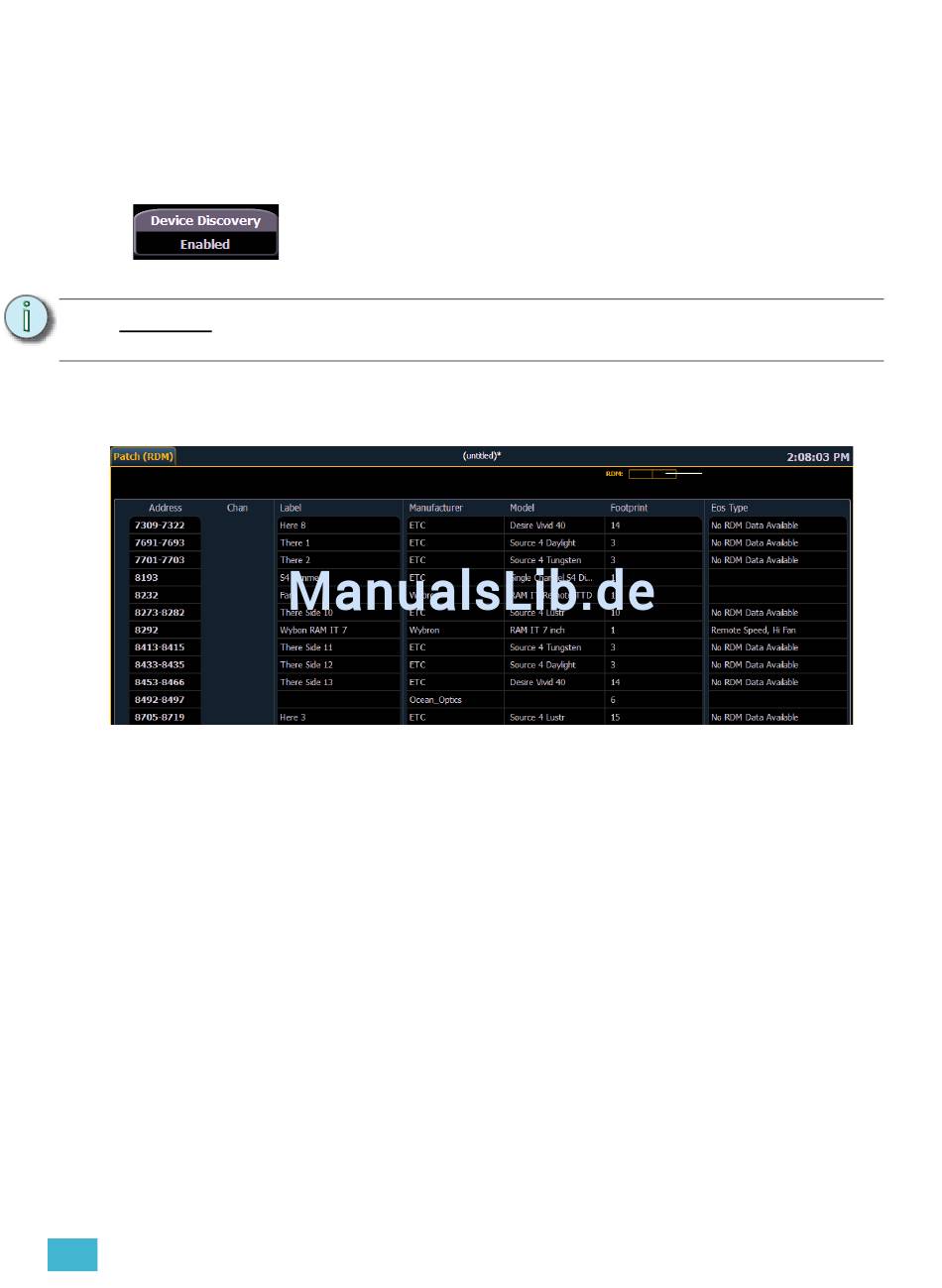

Öffnen Sie in der Patchanzeige die RDM-Geräteliste mit {Geräteliste}> {RDM}.
H i n w e i s :
Wenn die RDM-Geräteliste geöffnet ist, werden die Geräte im Patch nach dem Adressmodus
angezeigt. An oberster Stelle der Liste steht eine RDM-Anzeige. Diese Anzeige stellt den
eingehenden und ausgehenden RDM-Verkehr dar.
Element zeigt folgende Informationen an, die von den RDM-Geräten empfangen werden:
•
Adresse (ein Part wird hinzugefügt, wenn mehrere Geräte mit derselben Adresse
erkannt werden)
•
Kreis
•
Name
•
Hersteller
•
Modell
•
Profil
Element zeigt in der Spalte „Element Typ" auch an, mit welcher Beschreibung aus der Element-Bib-
liothek das Gerät übereinstimmt. Diese Information erscheint erst, wenn das Gerät erstmals ange-
wählt wird. Nachdem das Gerät erstmals angewählt wurde, extrahiert Element die Typinformation
vom Gerät und zeigt sie an.
In der Spalte „Element Typ" werden eventuell folgende Meldungen angezeigt:
• Keine RDM-Daten vorhanden – vom Gerät wurden keine modellspezifischen RDM-Daten
extrahiert.
• RDM-Kommandos extrahieren – die Kommandodaten werden derzeit vom Gerät abgerufen.
• RDM-Geräte extrahieren – die zum Erstellen einer Gerätedefinition für das Gerät erforderli-
chen Daten werden derzeit abgerufen.
• RDM-Sensoren extrahieren – die Sensordefinitionen werden derzeit vom Gerät abgerufen.
• Offline – vom Gerät wurden keine modellspezifischen RDM-Daten extrahiert, und es ist jetzt
offline.
6
Patch
RDM muss auch bei den DMX-Ports des Gateways aktiviert werden.
Achten Sie darauf, dass {Geräte finden} aktiviert ist.
{Geräte finden} ist standardmäßig deaktiviert. Die Option
{Geräte finden} wird nicht angezeigt, wenn {RDM} im ECU deaktiviert ist.
{Geräte finden} wird automatisch deaktiviert, wenn die Patchanzeige
geschlossen wird.
Siehe „Schnittstellen-
RDM-
Aktivitätsanze
73
