G e r ä t e s y m b o l e
In der zweiten Registerkarte können Gerätesymbole auf einem Magic
Sheet platziert werden. Die Symbole können an eine Kreisnummer
gebunden werden. Informationen zu diesem Kreis können mit dem
Symbol angezeigt werden, beispielsweise Intensität, FCB-Daten und
Fehleranzeigen. Weitere Informationen zu den verfügbaren
Anpassungsoptionen siehe
Importieren von Gerätesymbolen
Zusätzliche Gerätesymbole können importiert werden.
Das Symbol muss als .svg-Bilddatei gespeichert und
ordnungsgemäß getaggt werden. Diese Ebenen-Tags können
mit der Kreisfarbe, Intensität oder beiden verknüpft werden.
Der Rahmenbereich muss als etc_symbol_outline0,
etc_symbol_outline und/oder etc_symbol_outline2 getaggt
werden. Der Basisbereich muss als etc_symbol_base0,
etc_symbol_base und/oder etc_symbol_base2 getaggt
werden. Tags können in Ebenen gesetzt werden, und sie
werden in der unten aufgeführten Reihenfolge
wiedergegeben.
• etc_symbol_base0 – verwendet Füllfarben-Intensitätsverknüpfung (nicht Farbe)
• etc_symbol_base – verwendet Füllfarben- und Intensitätsverknüpfung
• etc_symbol_base2 – verwendet Füllfarben-Intensitätsverknüpfung (nicht Farbe)
• etc_symbol_outline0– verwendet Rahmenintensitätsverknüpfung (nicht Farbe)
• etc_symbol_outline – verwendet Rahmenfarben- und Intensitätsverknüpfung
• etc_symbol_outline2– verwendet Rahmenintensitätsverknüpfung (nicht Farbe)
Tags, die nur eine Verknüpfung zur Intensität herstellen, sorgen für ein Dimmen von Basis oder
Rahmen basierend auf der Kreisintensität.
Die Tags in der .svg-Datei können in einem beliebigen Texteditorprogramm wie Notepad oder in
einem .SVG-Editorprogramm wie Inkscape bearbeitet werden.
Schritte beim Importieren siehe Bilder.
226
MS Objekt Eigenschaften, Seite

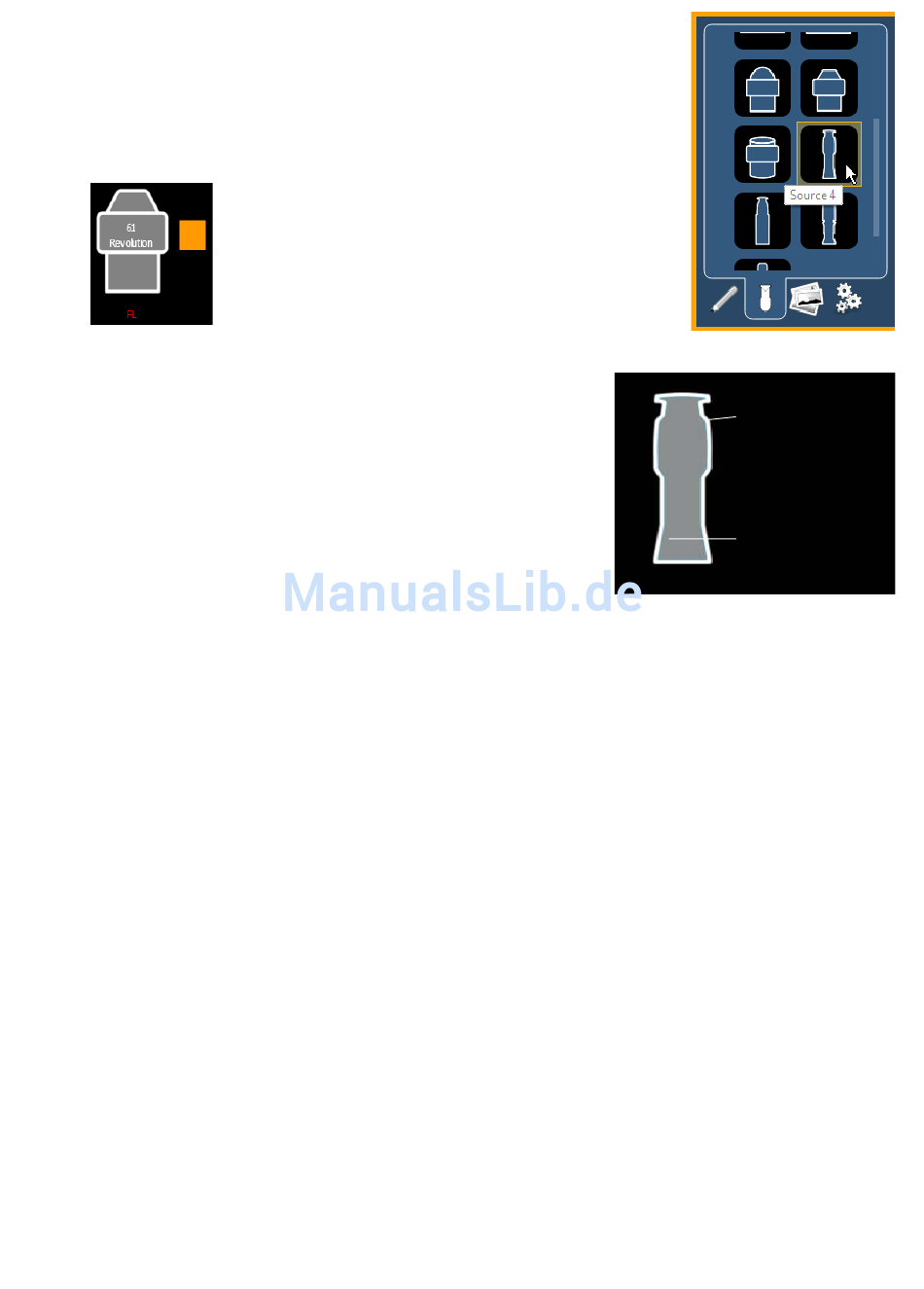

Ein Beispiel für ein Gerät, bei dem die
Kreisnummer, der Gerätetyp, die
Intensität und ein Farbfeld angezeigt
werden.
229.
etc_symbol_outline
etc_symbol_base
