Anzeige von Seiten im Patch

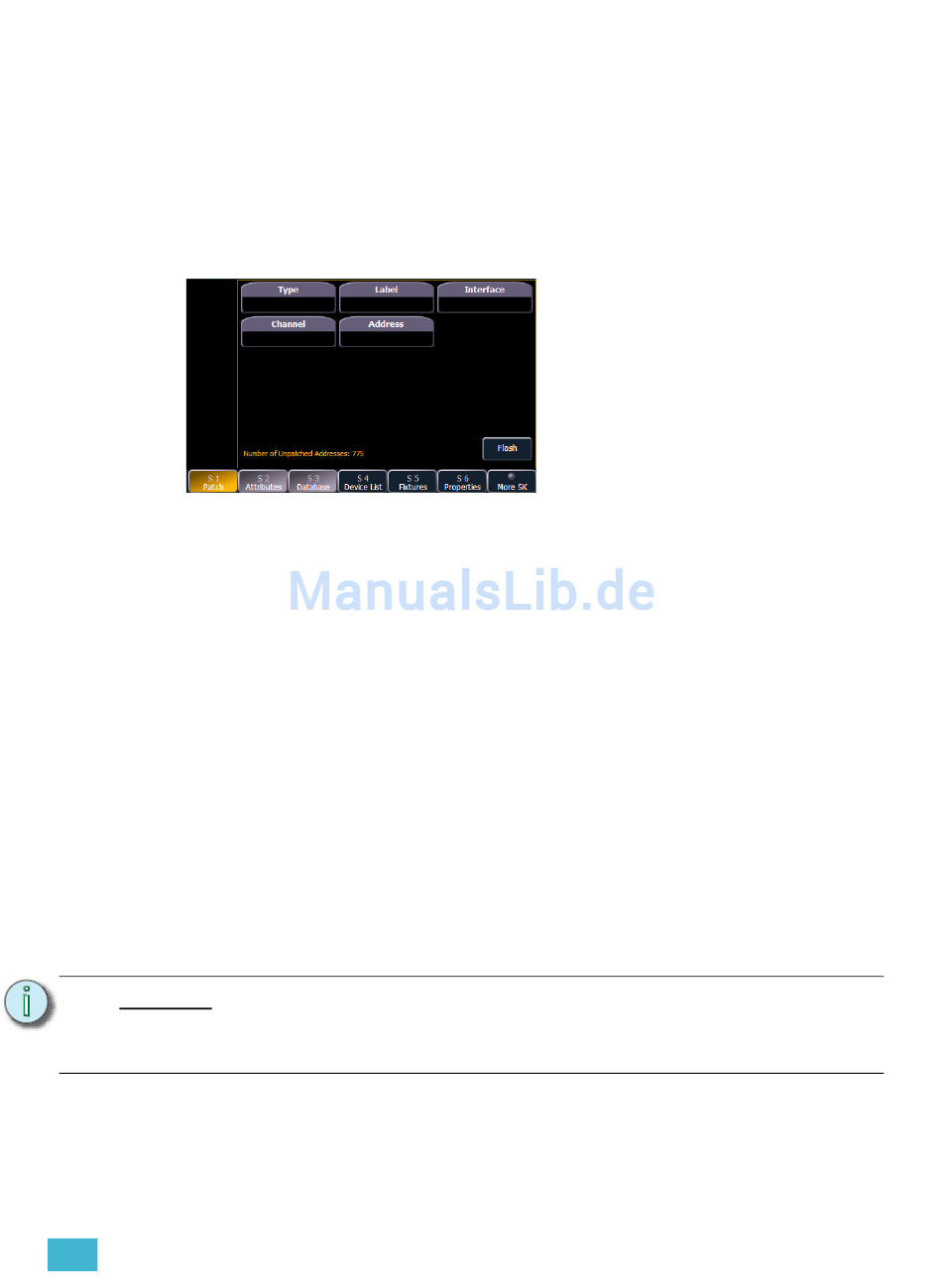

Zu den im Patch verfügbaren Softkeys gehören {Patch}, {Attribute} und {Datenbank}. Durch
Drücken eines dieser Softkeys wird eine mehrseitige Ansicht der Patch-Anzeige geöffnet und der ZIB
auf eine erweiterte Ansicht von Feldern verkleinert, die einen Bezug zur gewählten Seite haben.
Beim Erzeugen und Bearbeiten Ihres Patches gehen Sie diese Softkeys einzeln durch, um
spezifischere Daten über das von Ihnen gewählte Gerät einzugeben.
{ P a t c h } A n z e i g e u n d E i n s t e l l u n g e n
In der Patch-Anzeige wird standardmäßig diese Seite von Element angezeigt. Sie bietet Zugang zu
Dateneingabefeldern, mit denen Sie Geräte in ihrem Beleuchtungssystem definieren können.
• {Kreis} – In der Patch-Anzeige werden alle Kreise in numerischer Reihenfolge angezeigt.
Wenn mehrere Geräte auf einen einzigen Kreis gepatcht sind, wird die Kreisnummer nur
in der ersten Zeile angezeigt, und zusätzliche Geräte werden als Part-Erweiterungen
(beispielsweise P2) in der nächsten Zeile der Tabelle angezeigt.
• Wählen Sie die Kreisnummer mit der Bedientastatur oder den Direkttasten an.
• {Typ} – In der Voreinstellung von Element werden Dimmer gepatcht. Um einen besonderen
Gerätetyp für den angewählten Kreis anzugeben, drücken Sie die Taste {Typ} im ZIB.
• Die beiden Spalten an der linken Seite des ZIB können durchgeblättert werden und
zeigen Herstellernamen an. Die vier Spalten rechts der Herstellerliste sind durchblät-
terbare Listen der Geräte des jeweiligen Herstellers, die gepatcht werden können.
•
• {Name} – Ein optionaler, benutzerdefinierter Name. Mit der Taste [Label] können Sie die virtuelle
Tastatur im ZIB öffnen. Wird der Softkey {Name} oder die Taste [Label] gedrückt, nachdem
bereits ein Name zugewiesen wurde, wird der Name in der Kommandozeile angezeigt und kann
bearbeitet werden. Durch Drücken von [Label] [Label] wird der Text gelöscht.
• [1] [At] [5] [Label] <S4 house right> [Enter] – patcht Kreis 1 auf Adresse 5 und
benennt den Kreis „S4 house right".
• {Adresse} – Ein Pflichteingabefeld für jedes Gerät. Sie können auch die Taste [At] oder
[Dimmer/Adresse] statt der Taste {Adresse} verwenden.
• Mit der Tastatur geben Sie die Startadresse für das Gerät oder einen Port-/Offset-Wert ein.
H i n w e i s :
• Sie können eine Startadresse eingeben, ohne eine Endadresse festzulegen. Element
übernimmt diesen Wert aus der Bibliothek. Wenn Sie eine größere Lücke in der
Ausgabe haben möchten, als in der Bibliothek vorgesehen, verwenden Sie [Offset].
Siehe hierzu
• Wenn Sie eine Startadresse eingeben, die sich mit bereits gepatchten Kreisen über-
schneidet, verlieren die betroffenen bereits vorhandenen Kreise nach entsprechender
Bestätigung durch den Benutzer ihren Patch.
6
Patch
Nach dem Auswählen eines Herstellers werden alle von diesem Hersteller verfüg-
baren Geräte angezeigt. Nach dem Anwählen eines Geräts erscheint der Geräte-
typ in der Kommandozeile, im Kästchen {Typ} im ZIB und im Feld „Typ" für den
Kreis in der Patch-Anzeige.
Halten Sie die Taste [Daten] gedrückt, um den entsprechenden Komplementär-
wert anzuzeigen. Wenn Sie beispielsweise den Adresswert 514 eingegeben
haben, ist der Komplementärwert der Port-/Offset-Wert
resse im Vergleich zu Port/Offset" auf Seite 56.
Arbeiten mit {Offset} im Patch, Seite
2/2.Siehe „Ausgabead-
66.
