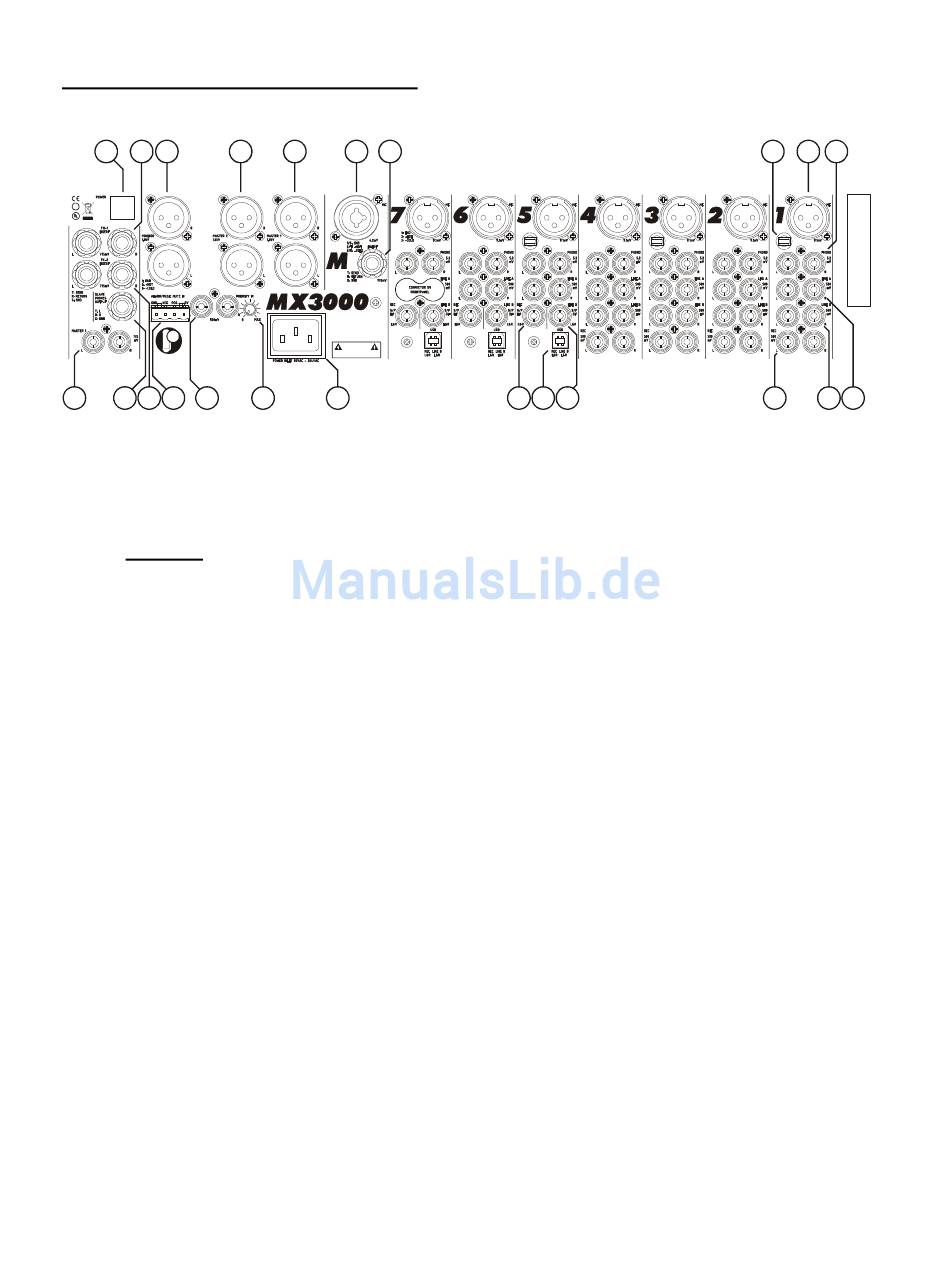

Geräterückseite und Anschlüsse
A B C D
P S
E
RODEC
www.rodec.com www.rodec.com
www.rodec.com www.rodec.com
L M N O
K
A) Ein/Auschalter
Schaltet das Gerät ein und aus (Stand-by). Einfacher Tastendruck schaltet das Mischpult ein,
nochmaliger Tastendruck schaltet es wieder aus.
Achtung!
B) Effekte EINGANG/AUSGANG 1
Eingang und Ausgang zum Anschluss von Effektgeräten an das Musiksignal. Das Signal
dieses Anschlusses wird durch die Regler für Eingangskanaleffekte (5) oder Regler zur
Zuordnung von Effekten für das Hauptausgangssignal (28) gesteuert. Intern verbunden, wenn
sich kein Klinkenstecker in der Buchse befindet. Empfindlichkeit 775 mV.
C) Symmetrischer Monitorausgang
Zusätzlicher Ausgang bis zu 1,55 V, gesteuert über den Regler für Ausgang Monitor (20). Das
DJ-Mikrofonsignal wird auf diesem Ausgang nicht übertragen.
D) Symmetrischer Masterausgang 2
Symmetrischer Ausgang zum Anschluss von Verstärker oder Lautsprecher-Prozessor. Der
Ausgangspegel wird mit dem Regler für Ausgang Master 2 (19) zwischen 0 und Maximum (1,55
V) eingestellt.
E) Symmetrischer Masterausgang 1
Symmetrischer Ausgang zum Anschluss von Verstärker oder Lautsprecher-Prozessor. Der
Ausgangspegel wird mit dem Regler für Ausgang Master 1 (19) zwischen 0 und Maximum (1,55
V) eingestellt.
F) DJ-Mikrofoneingang
Symmetrischer Mikrofoneingang mit einer Empfindlichkeit von 4,2 mV, mit XLR/Klinke
Kombistecker.
G) Effekte EINGANG/AUSGANG
Eingang und Ausgang zum Anschluss von Effektgeräten an den Mikrofonkanal. Ist kein
Klinkenstecker angeschlossen, so reagiert der Mikrofonkanal normal, ist hingegen ein
E F G
Professional
Audio Equipment
Made in Belgium

WARNING
DISCONNECT POWERCORD
BEFORE OPENING
P Q
Mit dem Ausschalten des Geräts am Ein/Ausschalter wird es in Stand-by-
Modus versetzt. Das Mischpult verbraucht weiterhin einer gewisse Menge
Energie. Zum vollständigen Ausschalten müssen Sie das Netzkabel abziehen.
R S T
H I J
U V W
