Rodec MX3000 Bedienungsanleitung Seite 23

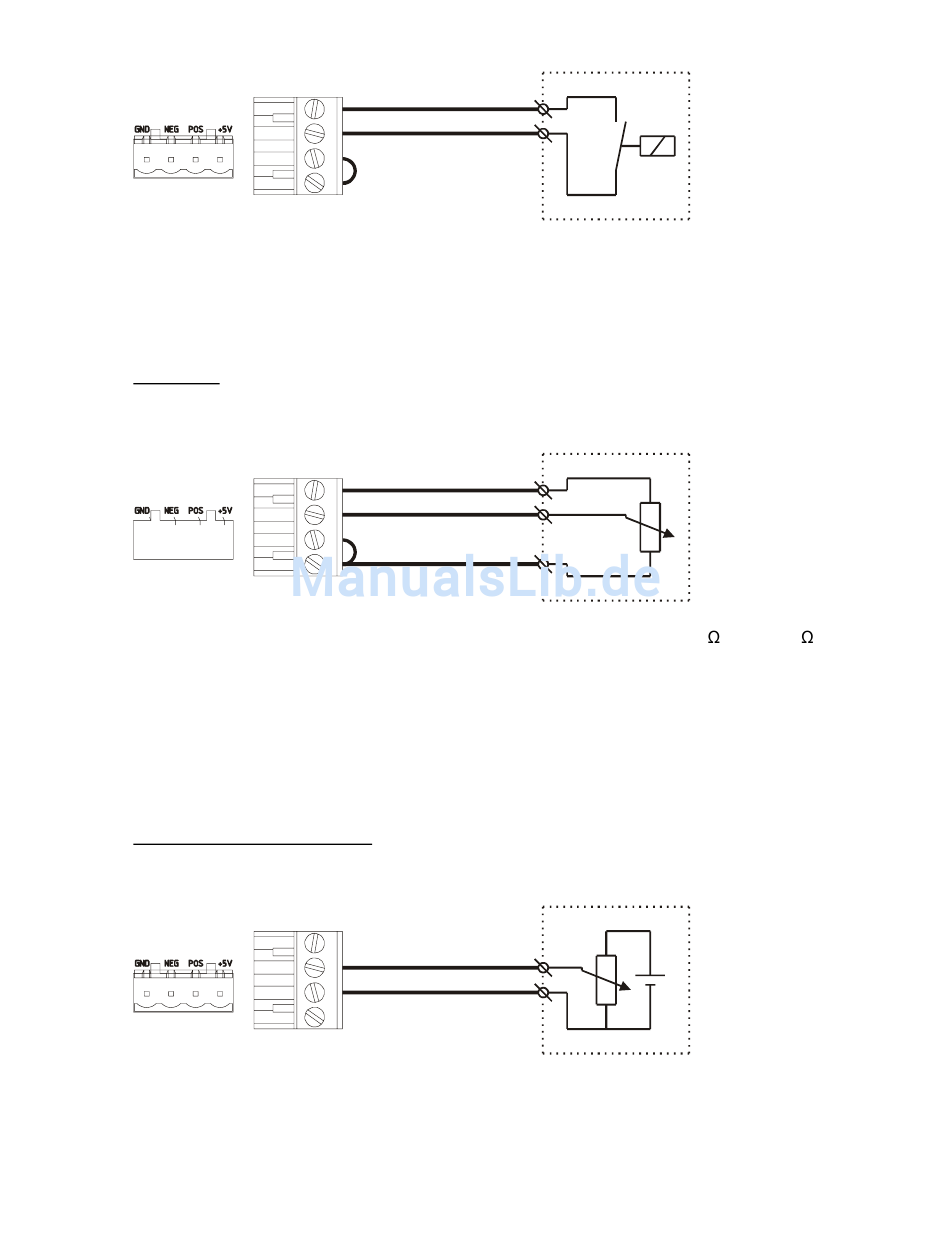

EINGANG ZUR STUMMSCHALTUNG EINGANG ZUR STUMMSCHALTUNG
DES ALARM-/MUSIKEINGANGS DES ALARM-/MUSIKEINGANGS
Schließen Sie den Schaltkontakt auf den Klemmen „POS" und „+5V" an. Schließen Sie die
Klemmen „GND" und „NEG" kurz. Ist der Schaltkontakt geöffnet, so wird die Musik normal
wiedergegeben, ist der Schaltkontakt geschlossen, so ist die Musik stummgeschaltet.
Außerdem leuchtet die Anzeige-LED Alarm-/Musikstummschaltung (30) auf der Frontblende
auf, wenn die Musik ferngesteuert stummgeschaltet ist.
Drehregler:
Ferngesteuerte Lautstärkeregelung mit einem Drehregler.
EINGANG ZUR STUMMSCHALTUNG EINGANG ZUR STUMMSCHALTUNG
DES ALARM-/MUSIKEINGANGS DES ALARM-/MUSIKEINGANGS
Benutzen Sie ein Potentiometer mit einem Gesamtwiderstand zwischen 1 k und 100 k .
Schließen Sie das Potentiometer auf den Klemmen „POS" und „+5V" an, schließen Sie den
Schleifkontakt an Klemme „POS" an (bitte beachten Sie das obige Diagramm). Schließen Sie
die Klemmen „GND" und „NEG" kurz. Ist der Schleifkontakt des Potentiometers ganz auf die
„+5V" Seite gedreht (ganz nach links), so ist die Musik vollständig stummgeschaltet, ist der
Schleifkontakt ganz auf die „GND" Seite gedreht (ganz nach rechts), so wird die Musik normal
wiedergegeben. Die Anzeige-LED Alarm-/Musikstummschaltung (30) auf der Frontblende zeigt
den Grad der Musikunterdrückung an. Ist die Musik vollständig stummgeschaltet, so leuchtet
die LED mit voller Leuchtkraft. Ist die Musik nicht stummgeschaltet, so leuchtet die LED nicht.
Variable 5-V-Spannungsquelle:
Ferngesteuerte Lautstärkeregelung mit einer 0 V bis 5 V Spannungsquelle.
EINGANG ZUR STUMMSCHALTUNG EINGANG ZUR STUMMSCHALTUNG
DES ALARM-/MUSIKEINGANGS DES ALARM-/MUSIKEINGANGS
Schließen Sie die 0 V bis 5 V variable Spannungsquelle auf den Klemmen „POS" und „+5V" an.
Schließen Sie das positive Kabel an der Klemme „POS" an (bitte beachten Sie das obige
Diagramm). Liegen von der Spannungsquelle 0 V an, so wird die Musik normal wiedergegeben.
Wird der Ausgang der Spannungsquelle auf 5 V erhöht, so wird die Musik stummgeschaltet.
Die Anzeige-LED Alarm-/Musikstummschaltung (30) auf der Frontblende zeigt den Grad der
+
5V
23
