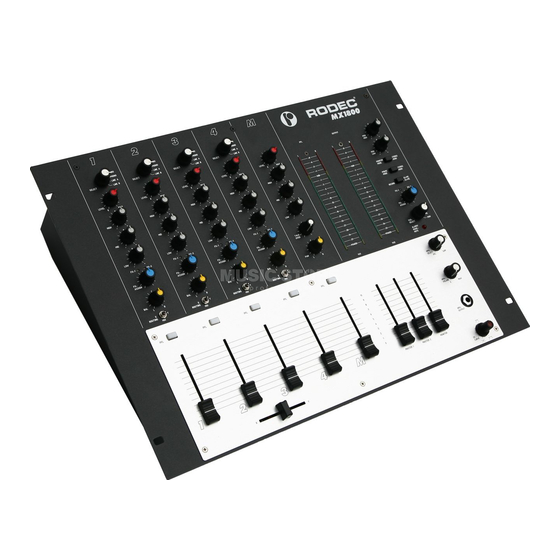

Rodec MX1800 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Rodec Anleitungen
  4. Mischpulte
  5. MX1800
  6. Bedienungsanleitung

Rodec MX1800 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

RODEC
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rodec MX1800

Inhaltszusammenfassung für Rodec MX1800

  • Seite 1  RODEC BEDIENUNGSANLEITUNG...

  • Seite 3: Electromagnetische Verträchlichkeit Und Sicherheit

    Electromagnetische Verträchlichkeit und Sicherheit • Dieses Produkt entspricht den europäischen Richtlinien für elektromagnetische Verträglichkeit 89/336/EEC 92/31/EEC sowie europäischen Niederspannungsrichtlinien 73/23/EEC und 93/68/EEC. • Entsprechend der Vorschriften der Richtlinie 89/336/EEC auf der Grundlage Gesetze Mitgliedsstaaten Bezug elektromagnetische Verträglichkeit entspricht dieses Produkt folgenden Spezifikationen: NEN-EN 55103-1: Elektromagnetische Verträglichkeit.

  • Seite 4: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE BITTE LESEN SIE ALLE ANLEITUNGEN VOR DEM BETRIEB DES GERÄTS 1) Lesen Sie bitte zu Ihrer eigenen Sicherheit die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen oder anschließen. 2) Die Bedienungsanleitung muss sich im Besitz des Eigentümers des Mischpultes befinden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf.

  • Seite 5: Einleitung

    Sie sind der Besitzer eines hochwertigen Mischpultes, das hervorragende Leistungen in Verbindung mit anderen hochwertigen Systemen erbringt. RODEC-Mischpulte haben eine Reputation für beste Qualität, robuste Verarbeitung und guten Klang. RODEC-Mischpulte werden in Diskotheken der Spitzenklasse von den bekanntesten DJs und den größten professionellen Verleihfirmen weltweit benutzt.

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite: Electromagnetische Verträglichkeit und Sicherheit ……………………….…….…..3 Wichtige Sicherheitshinweise ……..……………………………………………………...4 Einleitung …………………….……….……………………………………………………. 5 Inhaltsverzeichnis …………………………………………………………………………. 6 Frontblende und Bedienelemente ….…………………………………………………… 7 Geräterückseite und Anschlüsse ………………………………………………………... 13 Kabelkonfigurationen……………………………………………………………………… 17 Unterschiedliche Audioanschlüsse ……………………………………………… 17 Unterschiedliche Audiokabel …………………………………….………………. 17 Bedienungshinweise ……………………………………………………………………… 20 Subsonic filter ……………….……………………………………………………..

  • Seite 7: Frontblende Und Bedienelemente

    Frontblende und Bedienelemente  RODEC 15 16 17 18 Umschalter Eingänge Dieser Umschalter dient der Auswahl des Eingangssignals: MICRO, PHONO, LINE A oder LINE B. Regler Eingangspegel Mit diesem Regler stellen Sie den Eingangspegel der einzelnen Eingangskanäle ein. Regler Equalizer...
  • Seite 8 LOW MAX MID MAX HIGH MAX LOW MIN MID MIN HIGH MIN Anzeige-LEDs für Eingangskanaleffekte Diese LEDs zeigen an, welcher Kanal durch einen der Effektausgänge geschleift wird. Leuchten die LEDs FX-1 und FX-2 nicht, so ist kein Kanal durch die Effekte geschleift. Leuchtet die FX-1 LED eines Kanals grün, so ist dieser Kanal durch Effektausgang 1 geschleift.
  • Seite 9 Equalizer Dreifache Klangsteuerung für das DJ-Mikrofon. HIGH MAX LOW MAX MID MAX +12.5 +7.5 +2.5 -2.5 -7.5 -12.5 LOW MIN MID MIN HIGH MIN -17.5 -22.5 -27.5 Regler Eingangspegel für DJ-Mikrofon Regler zur genauen Pegeleinstellung unterschiedlicher Mikrofontypen. Talk-Over-Regler Regler zur Einstellung der Unterdrückung der Musik bei Ansagen über das DJ-Mikrofon. VU-Meter Die beiden linken VU-Meter zeigen das PFL-Signal an.
  • Seite 10 Netzkontrollanzeige Leuchtet, wenn das Mischpult am Netz angeschlossen und eingeschaltet ist. Regler für Ausgang Master 1 und Master 2 Lautstärkeregler vom Ausgang des Mischpultes zu nachgeschalteten oder integrierten Verstärkern. Regler für Ausgang Monitor Lautstärkeregler für den Signalpegel des Monitorausgangs; dieser Ausgang schließt nicht das Signal des DJ-Mikrofons ein, um Rückkopplungen des Mikrofonsignals über die Monitorlautsprecher zu vermeiden.
  • Seite 11 durch Effektausgang 1 geschleift. Leuchtet die FX-1 LED rot, so ist das Signal eines Eingangskanals durch den FX-1 Ausgang geschleift und zu diesem Zeitpunkt kann kein weiterer Kanal durch FX-1 geschleift werden. Gleiches gilt für die aufleuchtende FX-2 LED. Blinkt die FX-1 LED rot, so muss der Regler zur Zuordnung von Effekten für das Hauptausgangssignal (28) auf seine Mittelstellung zurückgedreht werden, da er ursprünglich falsch eingestellt wurde.
  • Seite 12 Regler Crossfaderkurve Dieser Regler dient der Einstellung der Schärfe des Crossfaders. Mit dem Regler in vollständig linker Stellung verhalt sich der Crossfader (14) als normaler Crossfader. Die Lautstärken der Kanäle mit Routingumschalter (7) auf Y-Position erhöhen sich von 0 bis zum Maximum, wenn Sie den Schieberegler des Crossfaders von links zur Mitte hin schieben.

  • Seite 13: Geräterückseite Und Anschlüsse

    Crossfaderkurven – logarithmische Reduktion Faderstellung (mm) Geräterückseite und Anschlüsse Professional Audio Equipment Made in Belgium  RODEC WARNING www.rodec.com www.rodec.com www.rodec.com www.rodec.com DISCONNECT POWERCORD BEFORE OPENING Ein/Auschalter Schaltet das Gerät ein und aus (Stand-by). Einfacher Tastendruck schaltet das Mischpult ein, nochmaliger Tastendruck schaltet es wieder aus.
  • Seite 14 Effekte EINGANG/AUSGANG 1 Eingang und Ausgang zum Anschluss von Effektgeräten an das Musiksignal. Das Signal dieses Anschlusses wird durch die Regler für Eingangskanaleffekte (5) oder Regler zur Zuordnung von Effekten für das Hauptausgangssignal (26) gesteuert. Intern verbunden, wenn sich kein Klinkenstecker in der Buchse befindet. Empfindlichkeit 775 mV. Symmetrischer Monitorausgang Zusätzlicher Ausgang bis zu 1,55 V, gesteuert über den Regler für Ausgang Monitor (20).
  • Seite 15 Asymmetrischer Masterausgang 1 Asymmetrischer Ausgang zum Anschluss eines Verstärkers. Der Ausgangspegel wird über den Regler für Ausgang Master 1 (19) zwischen 0 und Maximum (0,775 V) eingestellt. Zweiter Kopfhöreranschluss Das Signal ist mit dem Kopfhörerausgang auf der Frontblende (31) identisch. Die Spezifikationen entsprechen dem Kopfhörerausgang auf der Frontblende.
  • Seite 16 Digitaler Aufnahmeausgang Ausgang zum Anschluss an einen S/P DIF Eingang eines MD-Rekorders, CD-Rekorders, HD- Rekorders oder DAT-Rekorders zum Aufzeichnen. Dieser Ausgang kann zur Übertragung des DJ-Mikrofonsignals (24) umgeschaltet werden. Beide Signale (links und rechts) werden über den Ausgang übertragen (nur für Kanäle 1 und 4). USB Eingang/Ausgang Optionaler USB-Port zur Musikwiedergabe von PC oder HD-Player und gleichzeitiger Aufnahme des Hauptausgangssignals mit einem PC oder HD-Rekorder.

  • Seite 17: Kabelkonfigurationen

    Kabelkonfigurationen a) Unterschiedliche Audioanschlüsse b) Unterschiedliche Audiokabel 1) Asymmetrisches RCA (Cinch) Kabel: Zum Anschluss von: CD-Player, MD-Player/Rekorder, Plattenspieler, DVD-Player/Rekorder, Verstärker usw. am Mischpult. Für Anschlüsse von Analogsignalen benötigen Sie 2 dieser Kabel für Stereo. Für digitale S/P DIF Anschlüsse benötigen Sie nur 1 Kabel für Stereo. 2) Symmetrisches XLR-Kabel:...
  • Seite 18 Zum Anschluss von Mikrofon, Verstärker, Equalizer, Lautsprecher-Prozessor, Begrenzer, usw. am Mischpult. Für Anschlüsse von Analogsignalen benötigen Sie 2 dieser Kabel für Stereo. 3) Kabel mit symmetrischer XLR-Buchse zu 3-poligem Klinkenstecker: Zum Anschluss von Mikrofon, Verstärker, Lautsprecher-Prozessor, usw. am Mischpult. Für Stereoanschluss benötigen Sie 2 dieser Kabel. 4) Kabel mit asymmetrischer 2-poligem 1/4-Zoll Klinkenstecker zu RCA (Cinch) Stecker: Zum Anschluss von elektronischem Musikinstrument, Synthesizer, Sampler, Effektmaschine, Verstärker, Aufzeichnungsgerät usw.
  • Seite 19 7) Kabel mit 3-poligem 1/4-Zoll Klinkenstecker zu zweimal 2-poligem 1/4-Zoll Klinkenstecker (Y-Split): 3-poliger symmetrischer 2-poliger asymmetrischer 1/4-Zoll Klinkenstecker 1/4-Zoll Klinkenstecker 2-poliger asymmetrischer 1/4-Zoll Klinkenstecker Zum Anschluss von Effektmaschine, Audiofilter, Verzögerungsschleife usw. am Mischpult. Für Stereoanschluss benötigen Sie 2 dieser Kabel. Der obere 2-polige Klinkenstecker ist das Signalsendekabel, dieser muss am Eingang der Effektmaschine angeschlossen werden.

  • Seite 20: Bedienungshinweise

    P F L C H 1 - CH2 S E L E C T P F L C H 1 - CH2 S E L E C T P F L C H 1 - CH2 S E L E C T SAMPLER RODEC CH 2 CH 2 CH 2...
  • Seite 21 KEIN EFFEKT GEWÄHLT KEIN SIGNAL KEIN SIGNAL RODEC RODEC l t e r t e c h n o l o g y i n s i d e l t e r t e c h n o l o g y i n s i d e...
  • Seite 22 9) Regeln Sie nötigenfalls den Seitenabgleich mit dem Balanceregler (6) nach, für Mono stellen Sie den Modusumschalter Master 1 und Master 2 (23) auf Mono. Für Mono auf dem Monitorausgang stellen Sie den Modusumschalter Monitor (22) auf Mono. 10) Möchten Sie den Crossfader (14) benutzen, so leiten Sie den Kanal zur linken (X) Seite des Crossfaders, indem Sie den Routingumschalter (7) auf CF-X stellen.
  • Seite 23 EINGANG ZUR STUMMSCHALTUNG EINGANG ZUR STUMMSCHALTUNG DES ALARM-/MUSIKEINGANGS DES ALARM-/MUSIKEINGANGS Schließen Sie den Schaltkontakt auf den Klemmen „POS“ und „+5V“ an. Schließen Sie die Klemmen „GND“ und „NEG“ kurz. Ist der Schaltkontakt geöffnet, so wird die Musik normal wiedergegeben, ist der Schaltkontakt geschlossen, so ist die Musik stummgeschaltet. Außerdem leuchtet die Anzeige-LED Alarm-/Musikstummschaltung (28) auf der Frontblende auf, wenn die Musik ferngesteuert stummgeschaltet ist.

  • Seite 24: Subsonic Filter

    Musikunterdrückung an. Ist die Musik vollständig stummgeschaltet, so leuchtet die LED mit voller Leuchtkraft. Ist die Musik nicht stummgeschaltet, so leuchtet die LED nicht. 0 V - 5 V Ausgang: Ein- und ausschalten der Musik mit einem 0 V oder 5 V Schaltausgang. EINGANG ZUR STUMMSCHALTUNG EINGANG ZUR STUMMSCHALTUNG DES ALARM-/MUSIKEINGANGS...

  • Seite 25: Anwendungsbeispiele

    SUBWOOFERS POWER AMPLIFIERS POWER AMPLIFIERS DJ-BOOTH EFFECTS MACHINE EFFECTS MACHINE TABLETOP TABLETOP RODEC  RODEC  CD PLAYER CD PLAYER f i l t e r t e c h n ol o g y i ns i de f i l t e r t e c h n o l o g y...
  • Seite 26 TABLETOP EFFECTS MACHINE TURNTABLE PHONO CD PLAYER CD PLAYER TURNTABLE RODEC  MICROPHONE PC BASED MUSIC f i l t e r t e c h n o l o g y i n s i d e PLAYER/RECORDER DVD-PLAYER...
  • Seite 27 AUDIO MODULATED LIGHTS LOUDSPEAKER PROCESSOR LAPTOP EFFECTS MACHINE COMPUTER PROFESSIONAL  RODEC MICROPHONE PROFESSIONAL PC-MUSIC PLAYER f i l t e r t e c h n o l o g y i n s i d e DOUBLE CD PLAYER CONTROLLER POWER AMPLIFIERS ...
  • Seite 28 LADIES BATHROOM CEILING SPEAKERS ACTIVE SUBWOOFER MEN’S BATHROOM CEILING SPEAKERS DESKTOP PC BASED MUSIC MICROPHONE PLAYER CD PLAYER TECHNICAL ROOM DAB RECIEVER BLUE RAY PLAYER FIRE ALARM FLASH-CARD CENTRAL PLAYER  RODEC POWER AMPLIFIERS LOUDSPEAKER PROCESSOR DJ HEADPHONES LOUDSPEAKER PROCESSOR...
  • Seite 29 100V CEILING SPEAKERS 100V MONO AMPLIFIER GROUND LEVEL 100V CEILING SPEAKERS 100V MONO AMPLIFIER CAR PARKING SPACE 100V HORN SPEAKERS 100V MONO AMPLIFIER OFFICE DESKTOP MICROPHONE FM/AM TUNER MULTI CD PLAYER PROMOTION MESSAGE GENERATOR ETHERNET AUDIO DECODER DAB RECIEVER  RODEC...

  • Seite 30: Optionen

    Schließen Sie das USB E/A-Set über USB-Kabel am Computer an. Der Computer erkennt das USB E/A-Set. Wählen Sie das USB E/A-Set als Wiedergabe- und Aufzeichnungsgerät in Sound- und Audio-Konfigurationsmenü der Computer- oder Audiosoftware. Das USB E/A-Set MX00 kann über jeden autorisierten RODEC-Fachhändler bestellt werden. Bestellnummer: 94 001 0070 2) Alarm-/Musik-Stummschaltung/Vorrangiger Eingang Set MX00 Mit diesem optionalen Set kann die Musik ferngesteuert stummgeschaltet oder teilweise unterdrückt werden.

  • Seite 31: Digitales Optisches Crossfader Mx00 Set

    Verschrauben Sie das Mischpult wieder, indem Sie das Gehäuse (8 Schrauben), die Aluminiumabdeckplate der Regler (6 Schrauben) und die Knöpfe der Regler zurücksetzen. Der digitale optische Crossfader ist betriebsbereit. Das digitale optische Crossfader MX00 Set kann über jeden autorisierten RODEC-Fachhändler bestellt werden. Bestellnummer: 94 001 0073 5) Standardknopf-Set Baureihe MX00 Die Knöpfe eines Mischpultes der Baureihe MX00 können als Set bestellt werden.

  • Seite 32: Spezifikationen

    Spezifikationen 0dBm = 0.775V RMS Analoge Soll-Eingangspegel: Line A asymmetrisch (RCA): 500mV / 50k Line B asymmetrisch (RCA): 500mV / 50k Phono asymmetrisch (RCA vergoldet): 5.2mV / 50k Mikrofon (Kanal 1 – 4) symmetrisch (XLR): 9.1mV / 3.6k Mikrofon symmetrisch (XLR oder 1/4” TRS Klinke): 4.2mV / 1.8k Effekte Rückmeldung (1/4”...
  • Seite 33 Musik-Equalizer: - Niedrig: +10dB / -21dB bei 100Hz - Mittel: +10dB / -21dB bei 1kHz - Hoch: +10dB / -21dB bei 10kHz Mikrofon-Equalizer: - Niedrig: +12dB / -12dB bei 100Hz - Mittel: +12dB / -12dB bei 1kHz - Hoch: +12dB / -12dB bei 10kHz Monitorausgang-Equalizer: - Niedrig: +12dB / -12dB bei 100Hz - Hoch: +12dB / -12dB bei 10kHz Spannungsversorgung: 90VAC –...

  • Seite 34: Glossar

    Glossar Additionssignal: Dieses Signal ist die proportionale Summierung (Mischung) aller Eingangssignale, wird auch Haupteingangssignal genannt. Amplitude: Die Amplitude ist die Größe, die Stärke einer Vibration. Hierbei kann es sich um eine mechanische Vibration, beispielsweise das Schnarren einer Gitarre oder die hiervon ausgehende Schallwelle oder von einem anderen zyklisch variierenden Erscheinungsbild über Zeit.
  • Seite 35 Dezibel wird in der Akustik gewöhnlich zur mengenmäßigen Bestimmung eines Schallpegels im Verhältnis zu einer 0 dB Referenz benutzt. Der Referenzpegel ist gewöhnlich auf der Schwelle menschlichen Hörvermögens angesetzt. Ein Grund zur Benutzung von Dezibel ist, dass das Ohr zur Erkennung einer großen Schalldruckspanne in der Lage ist.
  • Seite 36 Kopfhörer: Hierbei handelt es sich um ein Paar kleinster Lautsprecher, die dicht an das menschliche Ohr gehalten werden. DJs benutzen Kopfhörer mit Wattierungen, die rund um das Ohr gehen, gewöhnlich sehr groß und komfortabel sind. Lautsprecher: Ein Lautsprecher oder Lautsprechersystem ist einelektromechanischer Wandler, welcher ein elektrisches Signal in Schall umsetzt.
  • Seite 37 Potentiometer: Ein elektrisches Gerät mit einem vom Benutzer einstellbaren Widerstand. Dies ist gewöhnlich ein Widerstand mit drei Anschlüssen mit einem Schleifkontakt in der Mitte. Durch Drehen des Schleifkontakts verändert sich der Widerstand. Diese Änderungen werden zur Veränderung der Eigenschaften des Audiosignals benutzt. Quantifiziert: Quantifizierung ist der Prozess der Annäherung eines kontinuierlichen Wertebereichs (oder eines sehr großen Satzes möglicher diskreter Werte) durch einen relativ kleinen Satz diskreter Symbole oder ganzzahliger Werte.
  • Seite 38 die gleiche Weise beeinflussen. Gleichheiten zwischen den beiden Signalen werden automatisch am Ende des Übertragungspfades entfernt, wenn ein Signal von dem anderen subtrahiert wird. Talk-Over (Synonym: Voice-Over, Übersprechen): Ein Effekt, bei welchem der Pegel eines Signals durch das Vorhandensein eines anderen Signals durch die Benutzung der Seitenkettenkompression reduziert wird.
  • Seite 40 Hergestellt durch: Transtel – Sabima NV Duboisstraat 50 B-2060 Antwerpen Belgien Tel: 00 32 (0)3 237 36 07 Fax: 00 32 (0)3 216 97 62 e-mail: info@rodec.com URL: http://www.rodec.com...
