Bedienungshinweise

Zum ordnungsgemäßen Betrieb des Mischpultes folgen Sie bitte den nachstehenden
Bedienungshinweisen.

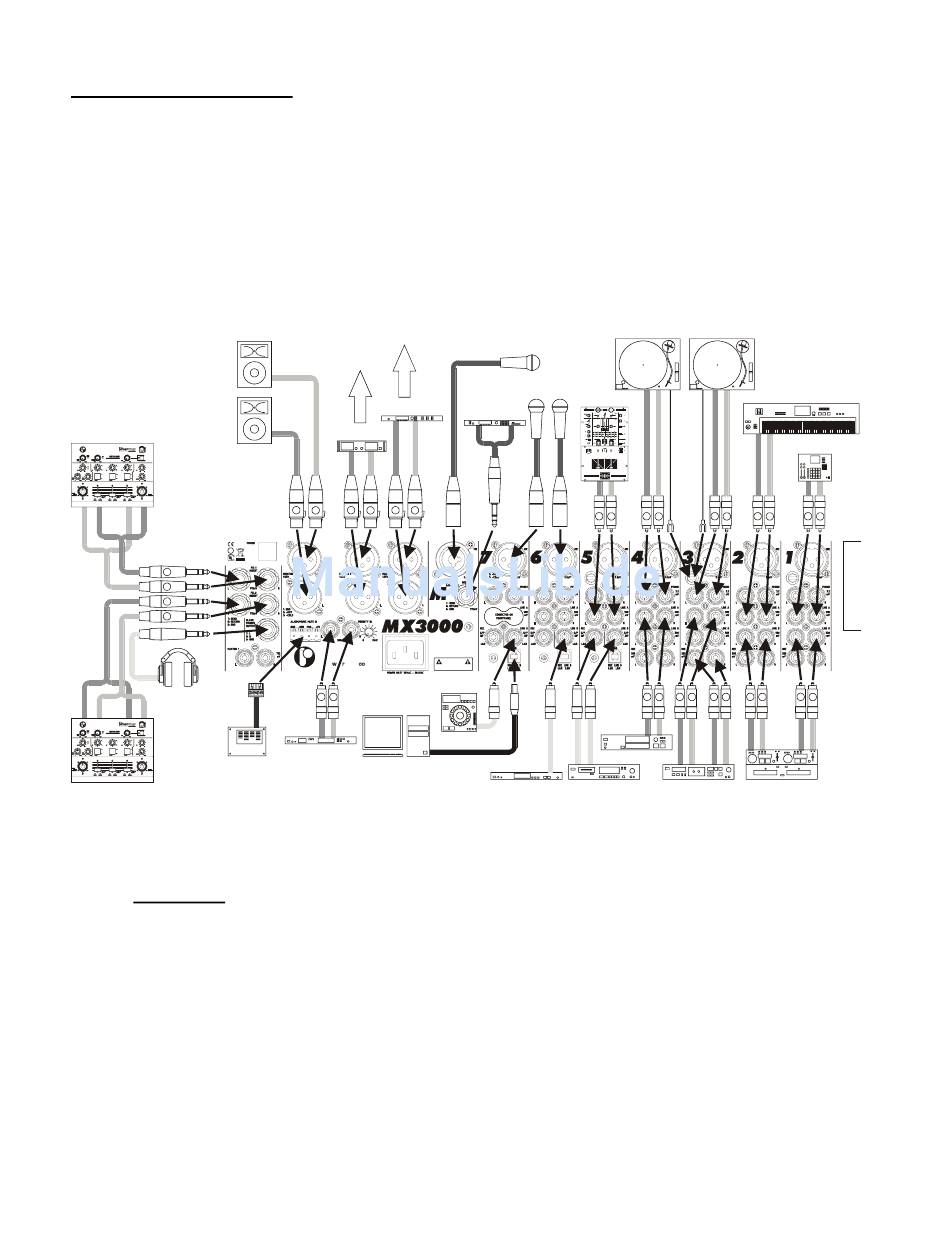

1) Überzeugen Sie sich vor dem Anschluss von Geräten an das Mischpult, dass alle Geräte
ausgeschaltet sind. Schließen Sie nun die Audioquellen, Verstärker, Effektmaschinen,
Kopfhörer usw. an. Im nächsten Schritt schalten Sie die Audioquellen und Effektgeräte ein.
Sind all diese Geräte betriebsbereit, dann drücken Sie den Ein/Ausschalter (A) des
Mischpultes. Die Netzkontrollanzeige (18) leuchtet auf.
Nach 5 Sekunden können Sie die Lautsprecher-Prozessoren und die Verstärker einschalten.
AKTIVE KABINENMONITORE
EFFEKTMASCHINE
®
RODEC
l t e r t e c h n o l o g y i n s i d e
RE
P S
E
L
R
L
R
KOPFHÖRER
®
RODEC
l t e r t e c h n o l o g y i n s i d e
RE
FEUERMELDEZENTRALE
EFFEKTMASCHINE
2) Schließen Sie die Kopfhörer an der Kopfhörer-Klinkenbuchse (33) oder (L) an. Benutzen Sie
Kopfhörer mit einer Impedanz zwischen 32 und 600Ω.
ACHTUNG!
3) Mit dem Umschalter Eingänge (1) wählen Sie die entsprechende Audioquelle.
4) Stellen Sie den PFL-Umschalter (8) auf ON, um die gewünschte Quelle anzuhören. Stellen Sie
den Kopfhörerumschalter (31) ganz nach links und stellen Sie den Lautstärkeregler Kopfhörer
(32) auf die gewünschte Position ein, um das Stereosignal auf die Kopfhörer und die beiden
linken VU-Meter zu legen. Der PFL-Schaltkreis agiert als Additionssystem, hierdurch ist es
möglich, gleichzeitig mehrere Quellen zu hören. All diese Vorgänge wirken sich nicht auf das
Ausgangssignal aus! Mit dem Regler Eingangspegel (2) stellen Sie das Eingangssignal ein, bis
die roten Anzeigen der VU-Meter (13) nur noch gelegentlich aufleuchten. Falls erforderlich,
stellen Sie die Klangqualität mit dem Equalizer (3) ein.
AN HAUPTVERSTÄRKER
AN SEKUNDÄRLAUTSPRECHER
LAUTSPRECHER-
PROZESSOR
VERSTÄRKER
L R L R L R
Professional
Audio Equipment
Made in Belgium
®
RODEC
WARNING
www.rodec.com
DISCONNECT POWERCORD
BEFORE OPENING
L R
MASSENSPEICHER-
PLAYER
FLASHCARD-PLAYER
PC-BASIERTER
MUSIC-PLAYER/REKORDER
Stellen Sie die Kopfhörerlautstärke immer auf „0" (ganz nach links), BEVOR
Sie die Kopfhörer selbst oder einer anderen Person aufsetzen! Regeln Sie
dann die Lautstärke langsam mit Rechtsdrehung hoch.
PLATTENSPIELER
DJ-MIKROFON
KÜNSTLERMIKROFONE
SUB-MISCHPULT
HALLEFFEKT-
PROZESSOR
S E S S IO N / IN P U T 1 IN P U T 2 O U TP U TS
AU X IN
P HO NO 1 P HO NO 2
LE V EL SE L ECT RO UTIN G S TRAI GHT SE L ECT M AS TE R 1
LINE 1 REV ERS E LINE 2
0 M AX 0 M AX
C HAN N E L 3 C HAN N E L 1 M IX L/ CH 1 +5 M IX R/ CH2 C HAN N E L 2
M IC 3 +3
IN P UT +1 M AS TE R
SE L ECT 0 d B 2
L INE 3 -1 0 M AX
0dB -3
-5
-10
LE V EL LE V EL -20 L E VE L PF L MI X
P O WER
0 M AX 0 M AX V U CH 1 0 M AX
0 S E LE CT CH 2
E Q UAL IZ ER E Q UAL IZ ER
EQ HIG H + + + +
- 0 + 0 0 0 0 M ON O M OD E
EQ L O W - - - -
L O W M ID HIGH L O W M ID HIGH
- +
WET
PF L FX-IN S E RT FX-IN S ERT
L R L R
RO UT IN G BAL ANC E BAL ANC E P FL
CH 1- 2
CH 1 MIX CH2 FX-IN S ERT M IX DRY
CUT CUT P F L C H1 - CH2 S E LE CT
CH 1 CH 2
RODEC ®
NORM AL NO RM AL
REV E RS E RE V ERS E
L R L
L
DVD-PLAYER
DAB-RECEIVER
PROFESSIONELLER
KASSETTENDECK/REKORDER
MD-PLAYER/REKORDER
PLATTENSPIELER
SYNTHESIZER
SAMPLER
R L R L R L R
R L R L R L R L R
PROFESSIONELLER
DOPPEL-CD-PLAYER
