Musikunterdrückung an. Ist die Musik vollständig stummgeschaltet, so leuchtet die LED mit
voller Leuchtkraft. Ist die Musik nicht stummgeschaltet, so leuchtet die LED nicht.
0 V - 5 V Ausgang:
Ein- und ausschalten der Musik mit einem 0 V oder 5 V Schaltausgang.

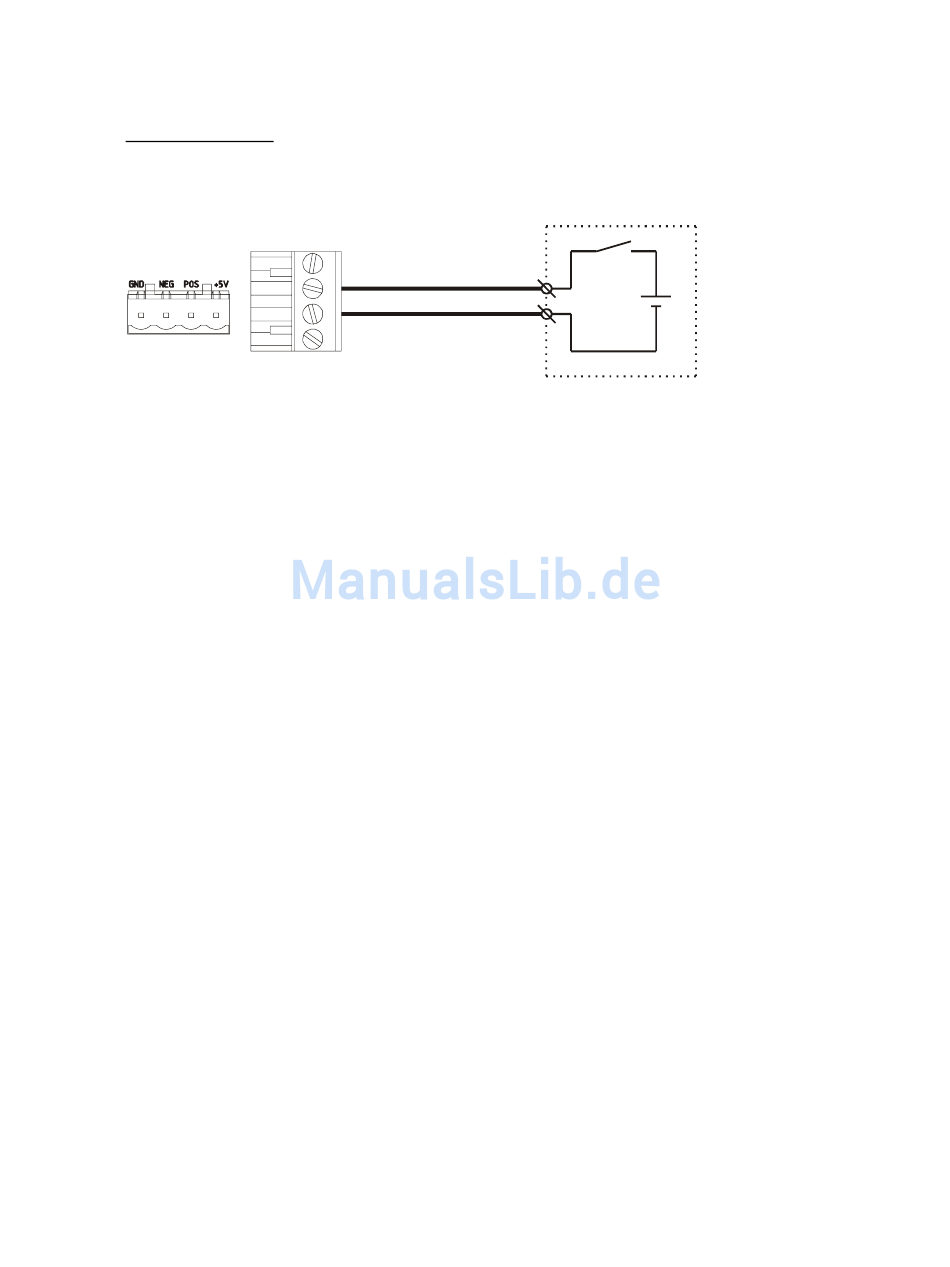

EINGANG ZUR STUMMSCHALTUNG EINGANG ZUR STUMMSCHALTUNG
DES ALARM-/MUSIKEINGANGS DES ALARM-/MUSIKEINGANGS
Schließen Sie den positiven Kontakt des 0 Volt/5 Volt Ausgangs an der Klemme „POS" und
den anderen Kontakt an der Klemme „NEG" an. Liegen vom 0 V/5 V Angang 0 Volt an, so wird
die Musik normal wiedergegeben, liegen an diesem Ausgang 5 Volt an, so ist die Musik
stummgeschaltet. Die Anzeige-LED Alarm-/Musikstummschaltung (30) auf der Frontblende
leuchtet auf, wenn die Musik ferngesteuert stummgeschaltet ist.
18) Ist die Musik über den Eingang zur Stummschaltung des Alarm-/Musikeingangs (N)
stummgeschaltet, so kann über den vorrangigen Signaleingang (O) eine Alarmdurchsage, ein
Alarmsignal oder eine Evakuierungsdurchsage abgespielt werden. Schließen Sie das
Alarmdurchsage-, Alarmsignal- oder Evakuierungsdurchsage-Abspielgerät an der RCA (Cinch)
Buchse des vorrangigen Signaleingangs an. Für ordnungsgemäßen Betrieb muss der Pegel
vorab eingestellt werden. Die Einstellung erfolgt wie folgt: Schalten Sie alle anderen
Musikquellen aus, stellen Sie den VU-2 Signalumschalter (29) auf SUM, starten Sie die
Alarmdurchsage, das Alarmsignal oder die Evakuierungsdurchsage, regeln Sie den Pegel mit
dem Regler für den vorrangigen Signaleingangspegel (P) hoch, bis die grünen 0 dB LEDs auf
dem VU-Meter (13) gelegentlich aufleuchten. Hiermit ist der Pegel korrekt eingestellt. Im
Alarmfall schaltet das Alarmsystem die Musik über den Eingang zur Stummschaltung des
Alarm-/Musikeingangs stumm und das Abspielgerät für die Durchsage wird gestartet.
SUBSONIC-FILTER
Die beiden Masterausgänge und der Monitorausgang sind mit einem Subsonic-Filter zum Schutz der
Basslautsprecher vor DC- und Unterschallsignalen ausgestattet. Der Filter kann nicht ausgeschaltet
werden. Der Filter leistet eine Reduktion von 25 dB bei 10Hz.
+
