Rodec MX3000 Bedienungsanleitung Seite 19

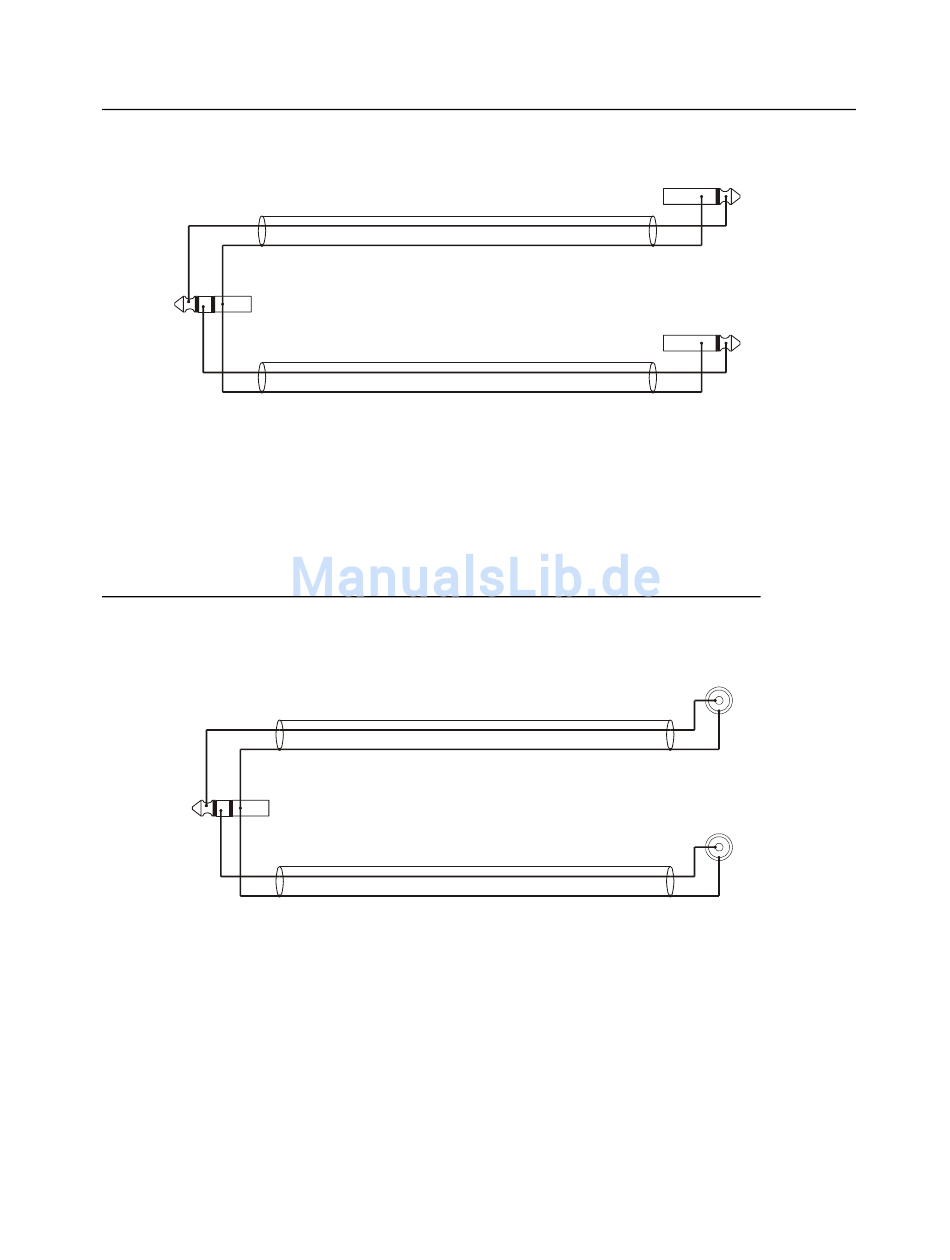

7) Kabel mit 3-poligem 1/4-Zoll Klinkenstecker zu zweimal 2-poligem 1/4-Zoll Klinkenstecker (Y-Split):
3-poliger symmetrischer
1/4-Zoll Klinkenstecker
Zum Anschluss von Effektmaschine, Audiofilter, Verzögerungsschleife usw. am Mischpult.
Für Stereoanschluss benötigen Sie 2 dieser Kabel.
Der obere 2-polige Klinkenstecker ist das Signalsendekabel, dieser muss am Eingang der
Effektmaschine angeschlossen werden.
Der untere 2-polige Klinkenstecker ist das Rücksignalkabel, dieser muss am Ausgang der
Effektmaschine angeschlossen werden.
8) Kabel mit 3-poligem 1/4-Zoll Klinkenstecker zu zweimal RCA (Cinch) Stecker (Y-Split):
3-poliger symmetrischer
1/4-Zoll Klinkenstecker
Zum Anschluss von Effektmaschine, Audiofilter, Verzögerungsschleife usw. am Mischpult.
Für Stereoanschluss benötigen Sie 2 dieser Kabel.
Der obere RCA (Cinch) Stecker ist das Signalsendekabel, dieser muss am Eingang der
Effektmaschine angeschlossen werden.
Der untere RCA (Cinch) Stecker ist das Rücksignalkabel, dieser muss am Ausgang der
Effektmaschine angeschlossen werden.
2-poliger asymmetrischer
1/4-Zoll Klinkenstecker
2-poliger asymmetrischer
1/4-Zoll Klinkenstecker
RCA (Cinch) Stecker
asymmetrisch
RCA (Cinch) Stecker
asymmetrisch
19
