+14
+12
+10
+8
+6
+4
+2
+0
-2
d
-4
B
-6
r
-8
-10
-12
-14
-16
-18
-20
-22
-24
20
50
4)
Anzeige-LEDs für Eingangskanaleffekte
Diese LEDs zeigen an, welcher Kanal durch einen der Effektausgänge geschleift wird.
Leuchten die LEDs FX-1 und FX-2 nicht, so ist kein Kanal durch die Effekte geschleift. Leuchtet
die FX-1 LED eines Kanals grün, so ist dieser Kanal durch Effektausgang 1 geschleift. Leuchtet
die FX-1 LED eines Kanals rot, so ist einer der anderen Kanäle durch FX-1 geschleift und zu
diesem Zeitpunkt kann kein weiterer Kanal durch FX-1 geschleift werden.
Gleiches gilt für die aufleuchtende FX-2 LED. Blinkt die FX-1 LED rot, so muss der Regler für
Eingangskanaleffekte (5) auf seine Mittelstellung zurückgedreht werden, da er ursprünglich
falsch eingestellt wurde.
5)
Regler für Eingangskanaleffekte
Mit diesem Regler können Sie die Eingangssignale durch Effektausgang 1 oder 2 schleifen. In
Mittelstellung (12 Uhr) geht das Signal direkt zur Hauptmischung, ohne Durchschleifung durch
einen der Effektausgänge. Wird der Regler nach links gedreht, so wird das Signal durch
Effektausgang 1 geschleift. Wird der Regler nach rechts gedreht, so wird das Signal durch
Effektausgang 2 geschleift. Das Verhältnis zwischen Trockeneffekt (kein Effekt) und Nasseffekt
(100% Effekt) wird mit dem Regler eingestellt.
6)
Balanceregler
Mit diesem Regler stellen Sie den Seitenabgleich zwischen linkem und rechtem Kanal ein. In
Mittelstellung ist der Pegel für beide Kanäle gleich. Mit Linksdrehung nimmt der Pegel des
rechten Kanals ab. Mit Rechtsdrehung nimmt der Pegel des linken Kanals ab.
7)
Umschalter Routing
Mit diesem Umschalter kann das Signal auf die linke Seite des Crossfaders (X), direkt zum
Ausgang (MIX) oder auf die rechte Seite des Crossfaders (Y) geschleift werden.
8)
PFL-Umschalter (Vorabhören)
Mit diesen Schaltern wählen Sie die Eingangsquelle für die Kopfhörer.
9)
Kanalfader
Lautstärkeregler für die einzelnen Eingangskanäle.

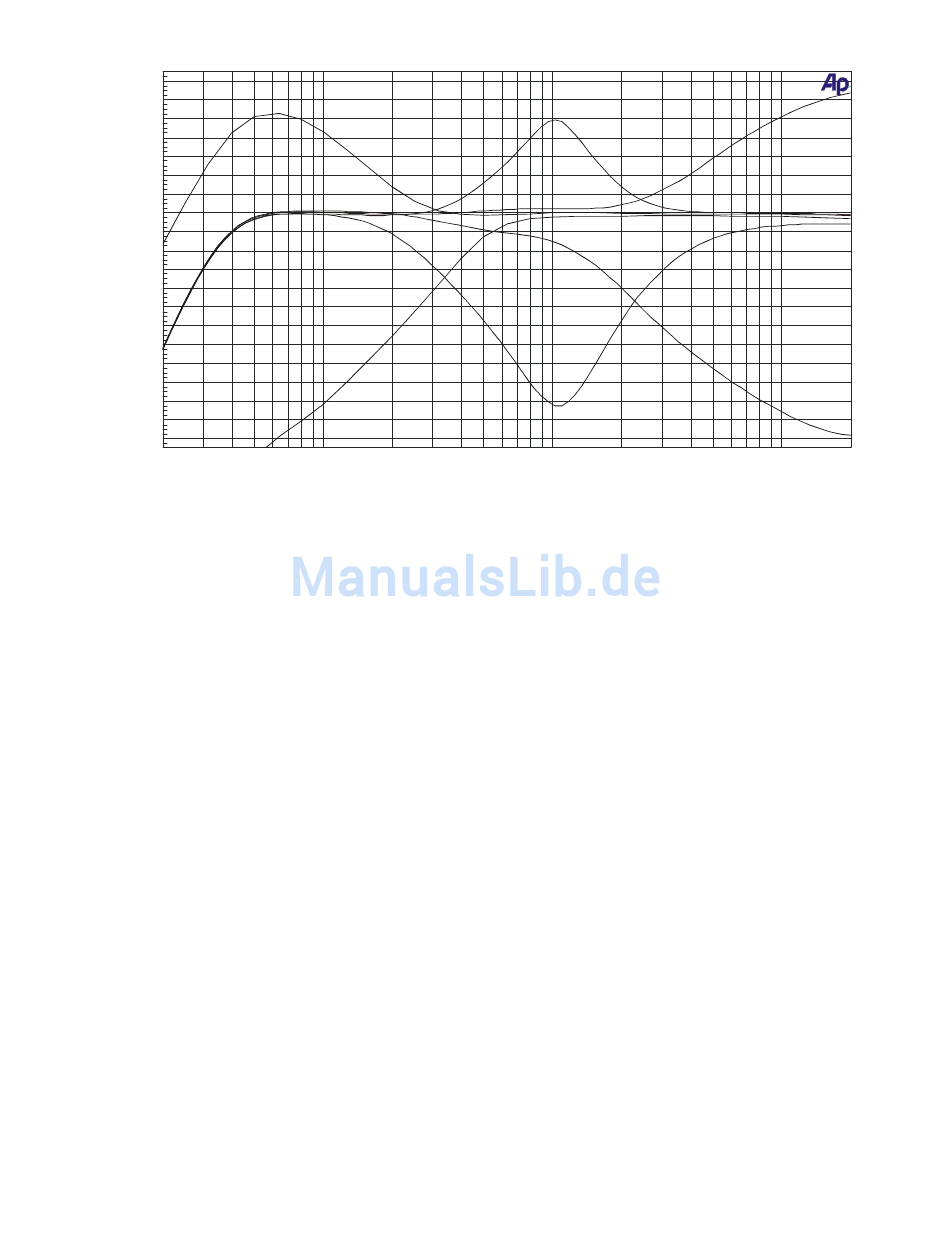

LOW MAX
LOW MIN
100
200
MID MAX
MID MIN
500
1k
2k
Hz
HIGH MAX
HIGH MIN
5k
10k
20k
8
