Rodec MX3000 Bedienungsanleitung Seite 15

Klinkenstecker angeschlossen, so ist die interne Verbindung unterbrochen. Die Empfindlichkeit
dieses Eingangs/Ausgangs ist 775 mV.
H) Masse/Erdung
Dieser Anschluss dient der Erdung eines angeschlossenen Plattenspielers.
I) Mikrofoneingang
Symmetrischer Mikrofoneingang. Für gute Signalqualität benutzen Sie bitte ein Mikrofon mit
symmetrischem Ausgang. Die Benutzung eines Mikrofons mit asymmetrischem Ausgang ist
jedoch ebenfalls möglich.
J) PHONO-Eingang

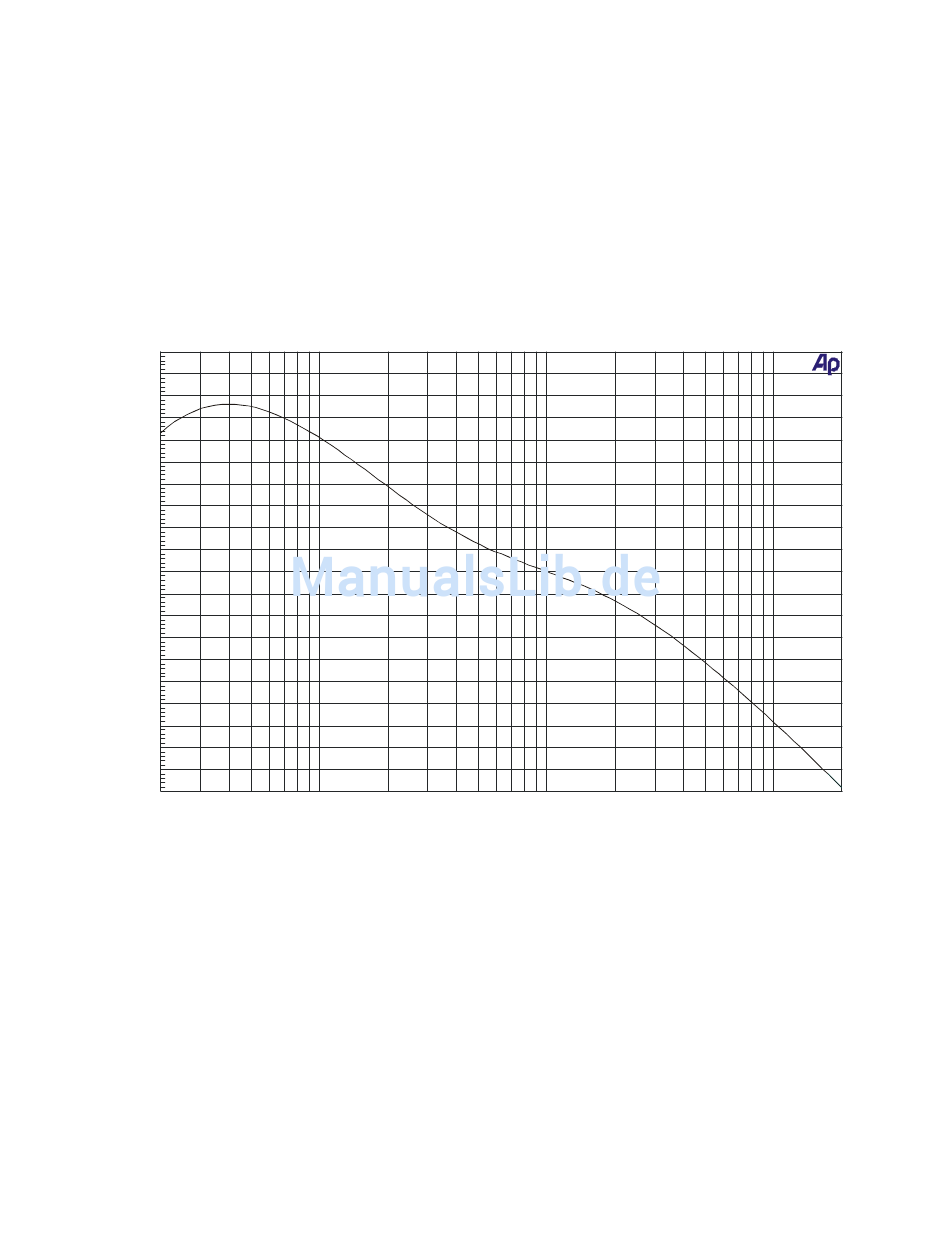

Phono-Eingang mit einer Empfindlichkeit von 5,2 mV und integrierter RIAA-Korrektur.
+20
+18
+16
+14
+12
+10
+8
+6
+4
+2
d
-0
B
r
-2
-4
-6
-8
-10
-12
-14
-16
-18
-20
20 50
K) Asymmetrischer Masterausgang 1
Asymmetrischer Ausgang zum Anschluss eines Verstärkers. Der Ausgangspegel wird über den
Regler für Ausgang Master 1 (19) zwischen 0 und Maximum (0,775 V) eingestellt.
L) Zweiter Kopfhöreranschluss
Das Signal ist mit dem Kopfhörerausgang auf der Frontblende (33) identisch. Die
Spezifikationen entsprechen dem Kopfhörerausgang auf der Frontblende.
M) Effekte EINGANG/AUSGANG 2
Eingang und Ausgang zum Anschluss von Effektgeräten an das Musiksignal. Das Signal
dieses Anschlusses wird durch die Regler für Eingangskanaleffekte (5) oder Regler zur
Zuordnung von Effekten für das Hauptausgangssignal (28) gesteuert. Intern verbunden, wenn
sich kein Klinkenstecker in der Buchse befindet. Empfindlichkeit 775 mV.
100 200 500 1k 2k
Hz
5k 10k 20k
15
