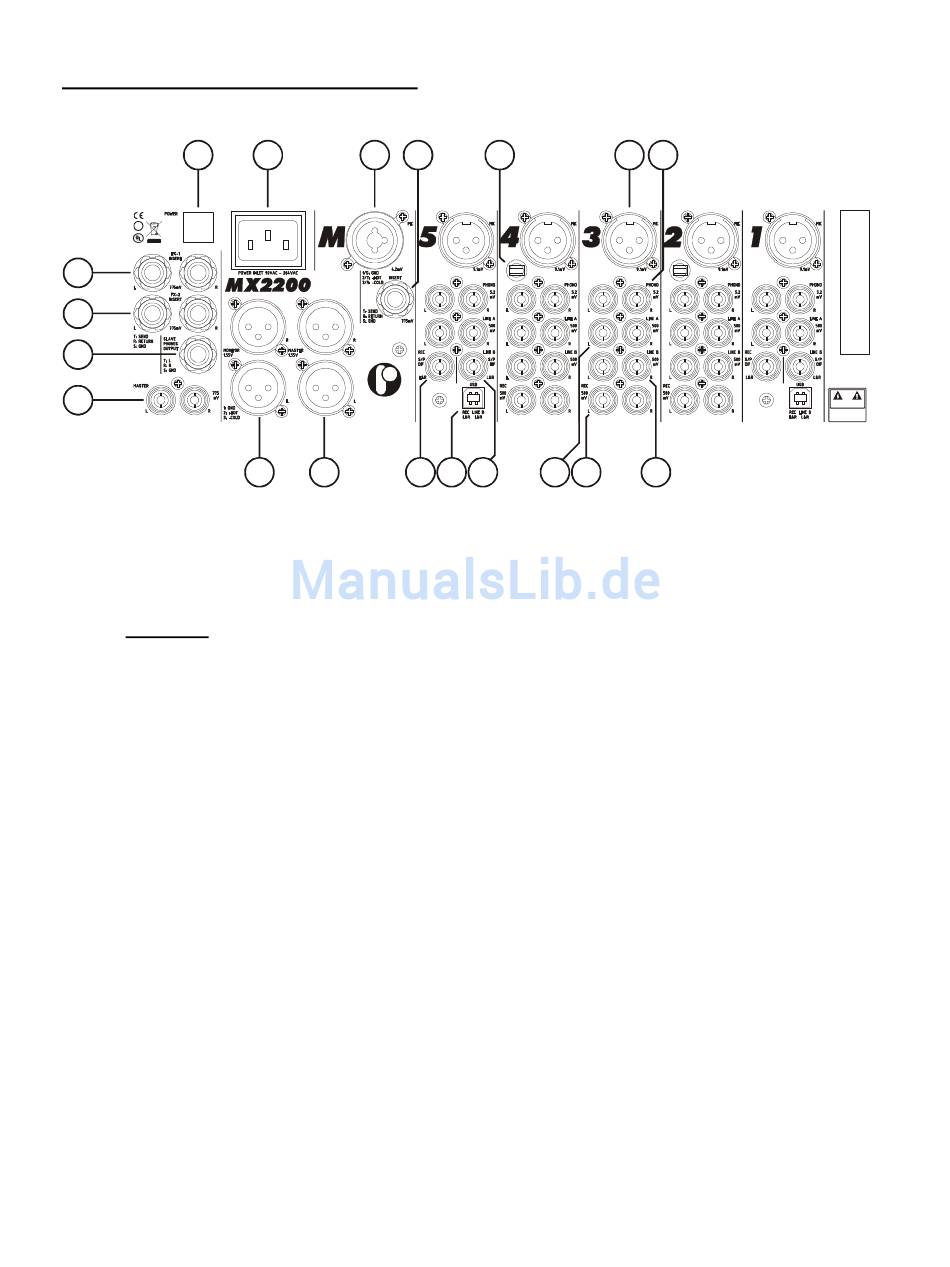

Geräterückseite und Anschlüsse
A
P S
E
H
I
J
K
A) Ein/Auschalter
Schaltet das Gerät ein und aus (Stand-by). Einfacher Tastendruck schaltet das Mischpult ein,
nochmaliger Tastendruck schaltet es wieder aus.
Attention!
B) Netzeingang
Universal-Netzkabelanschluss.
C) DJ-Mikrofoneingang
Symmetrischer Mikrofoneingang mit einer Empfindlichkeit von 4,2 mV, mit XLR/Klinke
Kombistecker.
D) Effekte EINGANG/AUSGANG
Eingang und Ausgang zum Anschluss von Effektgeräten an den Mikrofonkanal. Ist kein
Klinkenstecker angeschlossen, so reagiert der Mikrofonkanal normal, ist hingegen ein
Klinkenstecker angeschlossen, so ist die interne Verbindung unterbrochen. Die Empfindlichkeit
dieses Eingangs/Ausgangs ist 775 mV
E) Masse/Erdung
Dieser Anschluss dient der Erdung eines angeschlossenen Plattenspielers.
F) Mikrofoneingang
Symmetrischer Mikrofoneingang. Für gute Signalqualität benutzen Sie bitte ein Mikrofon mit
symmetrischem Ausgang. Die Benutzung eines Mikrofons mit asymmetrischem Ausgang ist
jedoch ebenfalls möglich.
G) PHONO-Eingang
Phono-Eingang mit einer Empfindlichkeit von 5,2 mV und integrierter RIAA-Korrektur.
B C D

RODEC
www.rodec.com www.rodec.com
www.rodec.com www.rodec.com
L M N
Mit dem Ausschalten des Geräts am Ein/Ausschalter wird es in Stand-by-
Modus versetzt. Das Mischpult verbraucht weiterhin einer gewisse Menge
Energie. Zum vollständigen Ausschalten müssen Sie das Netzkabel
abziehen.
.
E F G
O P Q R
Professional
S
Audio
Equipment
Made in
Belgium
WARNING
DISCONNECT
POWERCORD
BEFORE OPENING
